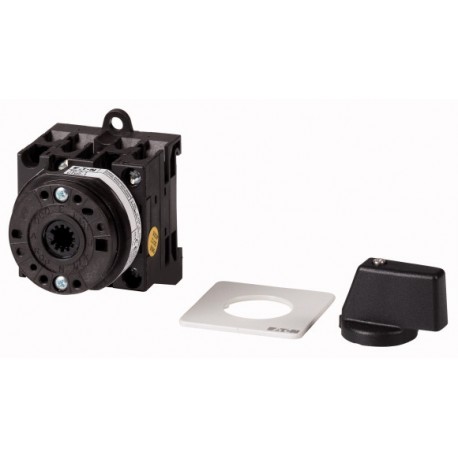

T0-2-8331/XZ 011814 EATON MOELLER Stufenschalter, 2-polig, Iu 20 A, 45°, Basisschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

T0-2-8331/XZ 011814 EATON MOELLER Stufenschalter, 2-polig, Iu 20 A, 45°, Basisschalter

T0-2-8331/XZ

011814

EATON - MOELLER

Verfügbar

Schiff am heute

Artikel auf Anfrage, das gebe keine Rückkehr.

Stufenschalter, 2-polig, Iu = 20 A, 45°, Basisschalter

Mehr Infos


Schalter

T Cam switches and P Switch-disconnectors - EATON - MOELLER

Switch-disconnectors - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$36.15
6+$33.12
11+$32.41
16+$32.03
22+$31.75
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Steuerschalter
Typkenner
  T0
Kontakte
  4
Bauform
  Zwischenbau
Basisschalter
Schaltzeichen

Schaltwinkel
 °45
Frontschild-Nr.

Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz

400 V
PkW5.5
Bemessungsdauerstrom
IuA20
Anzahl Baueinheiten
 Baueinheit(en)2
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947, VDE 0660, IEC/EN 60204
Lasttrennschalter nach IEC/EN 60947-3
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur

offen
 °C-25 - +50
gekapselt
 °C-25 - +40
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsstoßspannungsfestigkeit
UimpV AC6000
Schockfestigkeit
 g15
Einbaulage
  beliebig
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
  finger- und handrückensicher
Strombahnen
elektrische Kenngrößen

Bemessungsbetriebsspannung
UeV AC690
Bemessungsdauerstrom
IuA20
Hinweis zum Bemessungsdauerstrom Iu
  Der Bemessungsdauerstrom Iu ist bei max. Querschnitt angegeben.
Belastbarkeit bei Aussetzbetrieb, Klasse 12

AB 25 % ED
 x Ie2
AB 40 % ED
 x Ie1.6
AB 60 % ED
 x Ie1.3
Kurzschlussfestigkeit

Schmelzsicherung
 A gG/gL20
Bemessungskurzzeitstromfestigkeit (1-s-Strom)
IcwAeff320
Hinweis zur Bemessungskurzzeitstromfestigkeit Icw
  1-Sekunden-Strom
Bedingter Kurzschlussstrom
IqkA6
Schaltvermögen
Bemessungseinschaltvermögen cos ϕ nach IEC 60947-3
 A130
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3
 A
230 V
 A100
400/415 V
 A110
500 V
 A80
690 V
 A60
Sichere Trennung nach EN 61140

zwischen den Kontakten
 V AC440
Stromwärmeverlust pro Strombahn bei Ie
 W0.6
Stromwärmeverlust pro Hilfsstrombahn bei Ie (AC-15/230 V)
 W0.6
Lebensdauer, mechanisch
Schaltspielex 106> 0.4
maximale Schalthäufigkeit
Schaltspiele/h 1200
Wechselspannung

AC-3

Bemessungsbetriebsleistung Motorschalter
PkW
220 V 230 V
PkW3
230 V Stern-Dreieck
PkW5.5
400 V 415 V
PkW5.5
400 V Stern-Dreieck
PkW7.5
500 V
PkW5.5
500 V Stern-Dreieck
PkW7.5
690 V
PkW4
690 V Stern-Dreieck
PkW5.5
Bemessungsbetriebsstrom Motorschalter

230 V
IeA11.5
230 V Stern-Dreieck
IeA20
400V 415 V
IeA11.5
400 V Stern-Dreieck
IeA20
500 V
IeA9
500 V Stern-Dreieck
IeA15.6
690 V
IeA4.9
690 V Stern-Dreieck
IeA8.5
AC-21A

Bemessungsbetriebsstrom Lastschalter

440 V
IeA20
AC-23A

Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz
PkW
230 V
PkW3
400 V 415 V
PkW5.5
500 V
PkW7.5
690 V
PkW5.5
Bemessungsbetriebsstrom Motorschalter

230 V
IeA13.3
400 V 415 V
IeA13.3
500 V
IeA13.3
690 V
IeA7.6
Gleichspannung

DC-1, Lastschalter L/R = 1 ms

Bemessungsbetriebsstrom
IeA10
Spannung pro in Reihe geschalteten Kontakt
 V60
DC-21A
IeA
Bemessungsbetriebsstrom
IeA1
Kontakte
 Anzahl1
DC-23A, Motorschalter
L/R = 15 ms

24 V

Bemessungsbetriebsstrom
IeA10
Kontakte
 Anzahl1
48 V

Bemessungsbetriebsstrom
IeA10
Kontakte
 Anzahl2
60 V

Bemessungsbetriebsstrom
IeA10
Kontakte
 Anzahl3
120 V

Bemessungsbetriebsstrom
IeA5
Kontakte
 Anzahl3
240 V

Bemessungsbetriebsstrom
IeA5
Kontakte
 Anzahl5
DC-13, Steuerschalter L/R = 50 ms

Bemessungsbetriebsstrom
IeA10
Spannung pro in Reihe geschaltetem Kontakt
 V32
Fehlschaltungssicherheit bei 24 V DC, 10 mA
FehlerhäufigkeitHF< 10-5, < 1 Ausfall auf 100000 Schaltungen
Anschlussquerschnitte
ein- oder mehrdrähtig
 mm21 x (1 - 2,5)
2 x (1 - 2,5)
feindrähtig mit Aderendhülse nach DIN 46228
 mm21 x (0.75 - 2,5)
2 x (0.75 - 2,5)
Anschlussschraube
  M3,5
max. Anzugsdrehmoment
 Nm1
Sicherheitstechnische Kenngrößen
Hinweise
  B10d Werte nach EN ISO 13849-1, Tabelle C1
Technische Daten nach ETIM 6.0
Ausführung
  Umschalter
Polzahl
  3
Mit Nullstellung
  ja
Mit Rückzug in Nullstellung
  nein
Bemessungsdauerstrom Iu
 A20
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
 A11.5
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW4
Schutzart (IP), frontseitig
  -
Anzahl der Hilfskontakte als Öffner
  0
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Wechsler
  0
Geeignet für Bodenbefestigung
  ja
Geeignet für Frontbefestigung
  nein
Geeignet für Verteilereinbau
  nein
Geeignet für Zwischenbau
  ja
Komplettgerät im Gehäuse
  nein
Ausführung des Betätigungselements
  -
Anschlussart Hauptstromkreis
  Schraubanschluss
Weitere Produktinformationen (Verlinkungen)

Datasheet - PDF
