> EATON - MOELLER>Trennschalter und Nockenschalter>T5B-3-8342/I4-SI-SW 207251 ELECTRIC Sicherheitsschalter, 6-polig, 63 A, NOT-HALT-Funktion, abschließba..
Vorheriges Produkt Nächstes Produkt

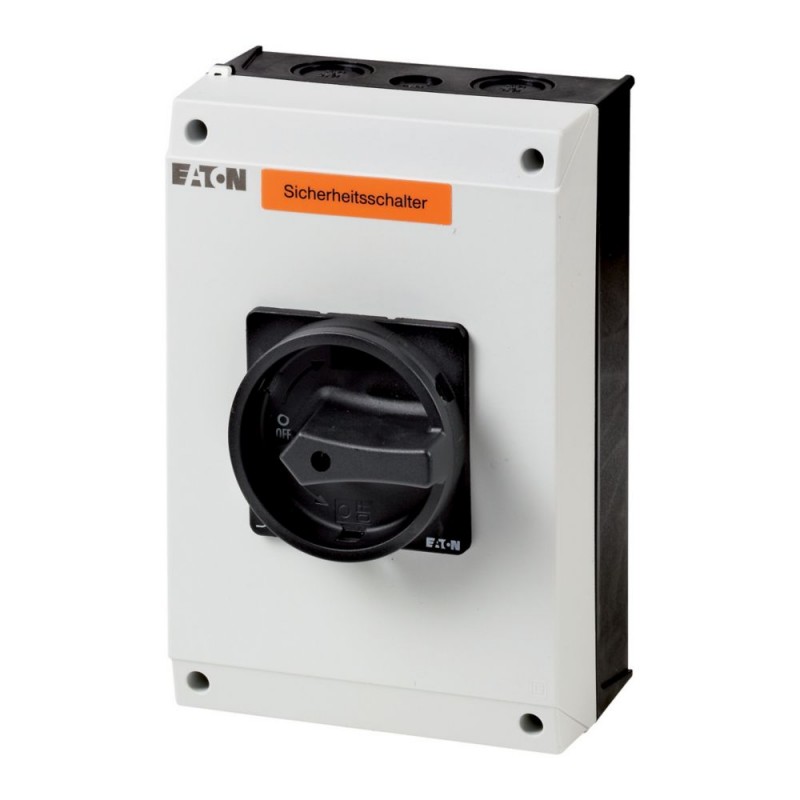

T5B-3-8342/I4-SI-SW 207251 EATON ELECTRIC Sicherheitsschalter, 6-polig, 63 A, NOT-HALT-Funktion, abschließba.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

T5B-3-8342/I4-SI-SW 207251 EATON ELECTRIC Sicherheitsschalter, 6-polig, 63 A, NOT-HALT-Funktion, abschließba..

T5B-3-8342/I4-SI-SW

207251

EATON-MOELLER

Sicherheitsschalter, 6-polig, 63 A, NOT-HALT-Funktion, abschließbar in 0-Stellung mit Deckelverriegelung, Aufbau, mit Warnschild 'Sicherheitsschalter'

T5B-3-8342/I4-SI-SW

Eaton Moeller® series T5B Sicherheitsschalter, T5B, 63 A, 6-polig, HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, abschließbar in 0-Stellung mit Deckelverriegelung, mit Warnhinweis „safety switch“ (Sicherheitsschalter)

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $248.67
Stückpreis: $248.67

Menge Preis
1+$248.67
2+$241.10
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series T5B Sicherheitsschalter
Katalognummer
207251
Produkt Länge/Tiefe
167 mm
Produkthöhe
175 mm
Produktbreite
125 mm
Produktgewicht
1.303 kg
Zertifikat(e)
VDE 0660
IEC/EN 60947
IEC/EN 60947-3
IEC/EN 60204
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015082072513
Modellcode
T5B-3-8342/I4-SI-SW

Merkmale und Funktionen

Merkmale
Ausführung als Sicherheitsschalter
Ausstattung:
Schwarzer Drehgriff und Sicherungsring
Warnschild „Sicherheitsschalter“
Funktionen
Verriegelbar
STOPP-Funktion
Verriegelungsvorrichtung
In der Stellung 0 (Aus) abschließbar (Deckelverriegelung)
Anzahl der Pole
6-polig

Allgemein

Schutzart
NEMA 12
Schutzart, Vorderseite
IP65
Lebensdauer, mechanisch
500.000 Schaltvorgänge
Montageart
Aufbau
Einbaulage
beliebig
Anzahl Baueinheiten
3
Betriebsfrequenz
1200 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Sicherheitsschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 VAC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Geeignet für
Bodenmontage

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
40 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität
1 x (2,5 - 35) mm², ein- oder mehrdrähtig
2 x (1,5 - 10) mm², feindrähtig mit Aderendhülse nach DIN 46228
1 x (1 - 25) mm², feindrähtig mit Aderendhülse nach DIN 46228
2 x (2,5 - 16) mm², ein- oder mehrdrähtig
Schr-Grö
M6, Anschlussschraube
Anzugsdrehmoment
35,4 lb-in, Schraubklemmen
4 Nm, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
520 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
600 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
480 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
340 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
51 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
41 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
33 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
17 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
63 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
33 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
23.8 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
63 A
Bemessungsbetriebsstrom (le) bei DC-13, Steuerschalter L/R = 50 ms
25 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
25 A
Bem.betriebsstrom (le) bei DC-23A, 240 V
20 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3,220/230 V
63 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 380/400 V
63 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 500 V
57.2 A
Bemessungsbetriebsstrom (le) Stern-Dreieck bei AC-3, 690 V
29.4 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
22 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
22 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
15 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
18.5 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
22 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
22 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 220/230 V, 50 Hz
18.5 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 380/400 V, 50 Hz
30 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 500 V, 50 Hz
37 kW
Bemessungsbetriebsleistung Stern-Dreieck bei 690 V, 50 Hz
22 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
63 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
2 kA
Bemessungskurzzeitstromfestigkeit (Icw)
1,3 kA, Kontakte, 1 Sekunde
1,3 kA
Bemessungsdaten Kurzschlussschutz
80 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
3
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Anzahl Kontakte in Serie bei DC-23A, 240 V
6
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
800 A
Spannung je Kontaktpaar in Serie
60 V

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Betätigungselement

Farbe des Auslösers
Schwarz (Black)
Stellgliedtyp
Türkupplungsdrehantrieb

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
4.5 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
4.5 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
63 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
T5B-3-8342/I4-SI-SW 207251 EN_096876.pdf 1 Mbytes T5B-3-8342/I4-SI-SW 207251 EN_096876.pdf
