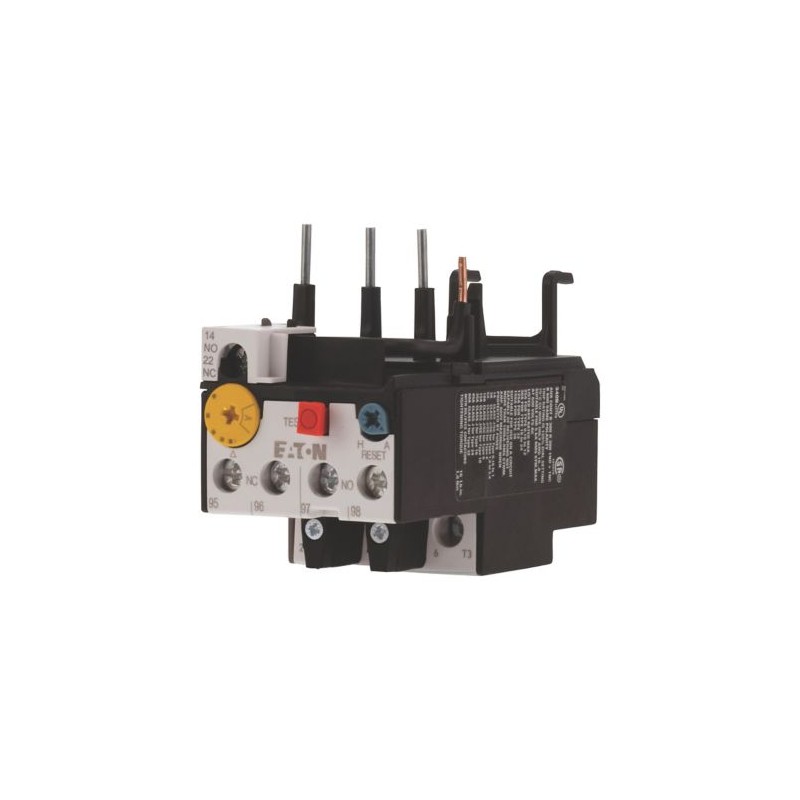

ZB32-0,6 278445 XTOBP60CC1 EATON ELECTRIC Motorschutzrelais, 0,4 0,6 A, 1 Schließer + 1 Öffner Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

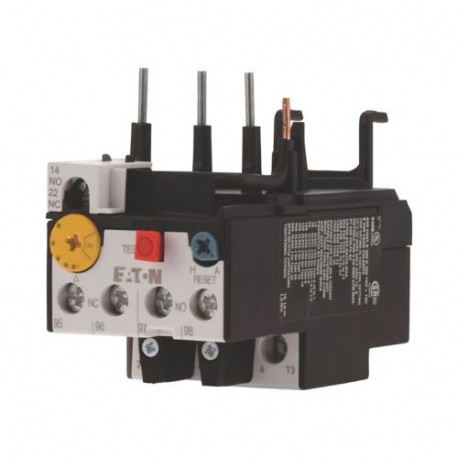

ZB32-0,6 278445 XTOBP60CC1 EATON ELECTRIC Motorschutzrelais, 0,4 0,6 A, 1 Schließer + 1 Öffner

ZB32-0,6

278445

XTOBP60CC1

EATON-MOELLER

Motorschutzrelais, 0,4 - 0,6 A, 1 Schließer + 1 Öffner

ZB32-0,6

Eaton Moeller® series ZB Motorschutzrelais, ZB32, Ir= 0,4 - 0,6 A, 1 S, 1 Ö, Direktmontage, IP20

Mehr Infos


Niederspannungsschaltgeräte > Überlastrelais thermisch

Thermische Relais

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $57.30
Stückpreis: $57.30

Menge Preis
1+$57.30
2+$48.99
3+$45.08
4+$43.93
5+$43.93
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series ZB Thermal overload relay
Katalognummer
278445
Produkt Länge/Tiefe
96 mm
Produkthöhe
67 mm
Produktbreite
45 mm
Produktgewicht
0.142 kg
Zertifikat(e)
CSA File No.: 012528
UL Category Control No.: NKCR
CSA Class No.: 3211-03
UL 60947-4-1
UL
IEC/EN 60947-4-1
VDE 0660
UL File No.: E29184
CE
CSA-C22.2 No. 60947-4-1-14
CSA
IEC/EN 60947
EAN
4015082784454
Modellcode
ZB32-0,6

Merkmale und Funktionen

Merkmale
Reset-Taste Hand/Auto
Phasenausfallempfindlichkeit (gemäß IEC/EN 60947, VDE 0660 Teil 102)
Freiauslösung
Test/Aus-Taste

Allgemein

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klasse
CLASS 10 A
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Schutzart
IP20
Rahmengröße
ZB32
Montageart
Direct attachment
Direktanbau
Überlastauslösestromeinstellung - min
0.4 A
Überlastauslösestromeinstellung - max
0.6 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
4000 V (Hilfs- und Steuerkreise)
Schockfestigkeit
10 g, Mechanisch, Sinusförmig, Schockdauer 10 ms
Geeignet für
Nebenstromkreise, (UL/CSA)
Temperaturkompensation
Kontinuierlich
≤ 0,25 %/K, Restfehler für T > 40°

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (1 - 4) mm², Hauptleiter
2 x (1 - 4) mm², Hauptleiter
1 x (0,75 - 2,5) mm², Steuerstromleitungen
2 x (0,75 - 2,5) mm², Steuerstromleitungen
Anschlusskapazität (fest)
1 x (0,75 - 4) mm², Steuerstromleitungen
2 x (0,75 - 4) mm², Steuerstromleitungen
2 x (1 - 6) mm², Hauptleiter
1 x (1 - 6) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 8, Hauptleiter
2 x (18 - 14), Steuerstromleitungen
Abisolierlänge (Hauptleiter)
10 mm
Abisolierlänge (Hilfsleiter)
8 mm
Schr-Grö
M3,5, Anschlussschraube, Hilfsleiter
M4, Anschlussschraube
Schraubendrehergröße
1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher

Bemessungswerte

Konventioneller thermischer Strom lth der Hilfskontakte (1-polig, offen)
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 120 V
1.5 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
1.5 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
0.9 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.4 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.2 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
0.9 A
Bemessungsbetriebsstrom (le) bei DC-13, 60 V
0.75 A
Bemessungsbetriebsspannung (Ue) - max
690 V
Sichere Trng
440 V, Zwischen Hilfskontakten und Hauptkontakten, Entspricht EN 61140
440 V AC, zwischen den Hauptstrombahnen, Entspricht EN 61140
240 V AC, Zwischen Hilfskontakten, Entspricht EN 61140
Schaltvermögen (Hilfskontakte, Steuerzyklus)
R300, DC-betätigt (UL/CSA)
B300 bei gegenüberliegender Polarität, AC-betätigt (UL/CSA)
B600 bei gegenüberliegender Polarität, AC-betätigt (UL/CSA)

Kurzschlussfestigkeit

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)
1 A, Klasse J/CC, max. Sicherung, SCCR (UL/CSA)
100 kA, Sicherung, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
25 A gG/gL, Sicherung, Zuordnungsart "1"
Max. 6 A gG/gL, Sicherung, Ohne Verschweißen, Hilfs- und Steuerkreise
4 A gG/gL, Sicherung, Zuordnungsart "2"

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
1
Anzahl Hilfskontakte (Schließer)
1
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
1

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
4.8 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
1.6 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0.6 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
