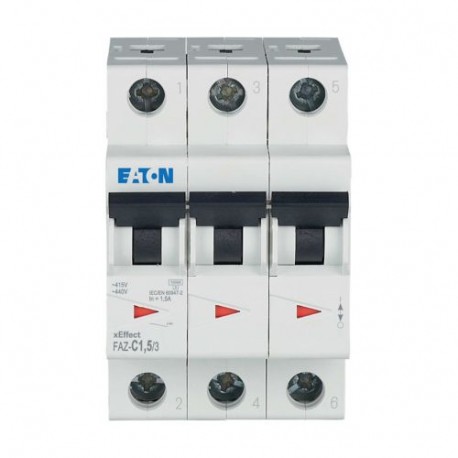

FAZ-C1,5/3 278859 FAZ-C1.5/3 EATON ELECTRIC Leitungsschutzschalter, 1,5A, 3p, C-Char Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-C1,5/3 278859 FAZ-C1.5/3 EATON ELECTRIC Leitungsschutzschalter, 1,5A, 3p, C-Char

FAZ-C1,5/3

278859

FAZ-C1.5/3

EATON-MOELLER

Leitungsschutzschalter, 1,5A, 3p, C-Char

FAZ-C1,5/3

Eaton Moeller series xEffect - FAZ MCB FAZ, 3-polig, Auslösecharakteristik: C, Bemessungsstrom Ein: 1.5 A

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $147.61
Stückpreis: $147.61

Menge Preis
1+$147.61
2+$134.79
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Allgemeine spezifikation

Produktname
Eaton Moeller series xEffect - FAZ MCB
Katalognummer
278859
Produkt Länge/Tiefe
80 mm
Produkthöhe
75.5 mm
Produktbreite
54 mm
Produktgewicht
0.339 kg
Einhaltung(en)
UL CSA09 (with supplementary protector only)
RoHS conform
Zertifikat(e)
IEC/EN 60898
UL (Category Control Number QVNU2, QVNU8)
UL (File No. E177451)
CE marking
UL 1077
CSA-C22.2 No. 235
CSA (File No. 204453)
North America (UL recognized, CSA certified)
IEC/EN 60947-2
CSA (Class No. 3215-30)
EN45545-2
IEC 61373
EAN
4015082788599
Modellcode
FAZ-C1,5/3

Delivery Programme

Anwendung
  • Nebenstromkreise, nicht als BCPD
  • Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
  • xEffect – Schaltanlagen für industrielle und erweiterte kommerzielle Anwendungen
Polzahl
3-polig
Polzahl (gesamt)
3
Polzahl (geschützt)
3
Auslösecharakteristik
C
Auslösecharakteristik
C
Stromstärkewert
1,5 A
Typ
  • FAZ
  • Leitungsschutzschalter

Technical data - electrical

Spannungsart
Wechselstrom
Nennspannung
240 V AC / 415 V AC
Nennspannung (IEC/EN 60898-1)
415 VAC
Nennspannung (UL)
480Y/277 V
Nennspannung (UL/CSA 13)
480 Y/277 V AC
Bemessungsbetriebsspannung (Ue) - max
400 V
Betriebsspannung (IEC/EN 60947-2) - max
440 VAC
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max
60 Hz
Bemessungsschaltvermögen (IEC/EN 60947-2) bei max. Nennspannung
10 kA
Bemessungsschaltvermögen (IEC/EN 60947-2)
15 kA
Bemessungsschaltvermögen (IEC/EN 60898-1)
10 kA
Ausschaltvermögen
10 kA (UL1077)
Bemessungsbetriebsausschaltvermögen im Kurzschluss (IEC/EN 60898-1)
7.5 kA
Bemessungsbetriebsausschaltvermögen im Kurzschluss (IEC/EN 60947-2)
7.5 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
15 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
15 kA
Überspannungskategorie
III
Verschmutzungsgrad
2

Technical data - mechanical

Breite in Anzahl der modularen Abstände
3
Einbautiefe
70.5 mm
Schutzart
UL/CSA-Typ: -
IP20
IP20 (IEC)
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²

Design verification as per IEC/EN 61439 - technical data

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
1.5 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
4,4 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
75 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Additional information

Energiebegrenzungsklasse
3
Merkmale
Zusatzeinrichtungen möglich
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Verwendet mit
Leitungsschutzschalter
FAZ

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
FAZ-C1,5/3 FAZ-C1.5/3 278859 EN_243133.pdf 551 Kbytes FAZ-C1,5/3 FAZ-C1.5/3 278859 EN_243133.pdf
