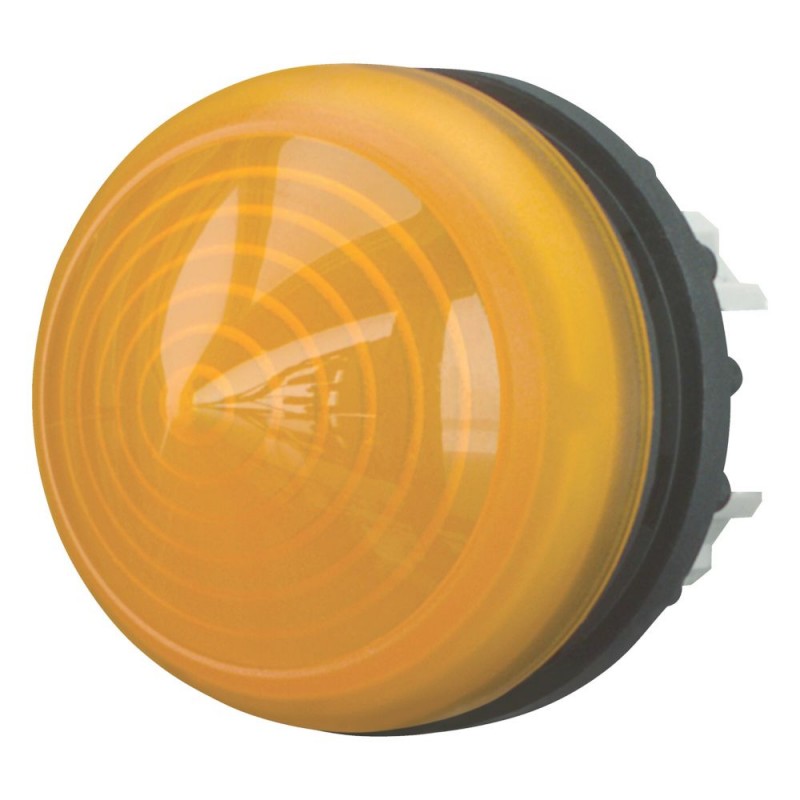

M22-LH-A 164375 EATON ELECTRIC Leuchtmelder, hoch, bernstein
M22-LH-A
164375
EATON-MOELLER
Leuchtmelder, hoch, bernstein
Leuchtmelder, RMQ-Titan, hoch, konisch, orange
Niederspannungsschaltgeräte > Frontelement für Leuchtmelder
Hilfskontroll- und Signalelemente
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Leuchtmelder, RMQ-Titan, hoch, konisch, orange
Leuchtmelder, Sortiment: RMQ-Titan, Einzelgerät, Bauform: hoch, konisch, Farbe Linse: orange, Schutzart: IP66, IP67, IP69K, Anbindung an SmartWire-DT: ja, mit RMQ-SWD-Anschaltungen, Normen und Bestimmungen: IEC/EN 60947, VDE 0660
Lieferprogramm
Sortiment
RMQ-Titan
Grundfunktion
Leuchtmelder
Einbaudurchmesser [⌀]
22.5 mm
Einzelgerät/Komplettgerät
Einzelgerät
Bauform
hoch, konisch
Farbe
Linse
orange
Linse
Schutzart
IP66, IP67, IP69
Anbindung an SmartWire-DT
ja
mit RMQ-SWD-Anschaltungen
mit RMQ-SWD-Anschaltungen
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947
VDE 0660
VDE 0660
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Schutzart
IP66, IP67, IP69
Umgebungstemperaturoffen
-25 - +70 °C
Einbaulage
Nach Bedarf
Schockfestigkeit
30
Schockdauer 11 ms
Halbsinus
gemäß IEC 60068-2-27 g
Schockdauer 11 ms
Halbsinus
gemäß IEC 60068-2-27 g
Anschlussquerschnitteeindrähtig
0.5 - 1.5 mm2
Anschlussquerschnittemehrdrähtig
0.5 - 1.5 mm2
Schiffszulassungen
DNV
GL
LR
GL
LR
Strombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsisolationsspannung [Ui]
250 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht zutreffend.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Frontelement für Leuchtmelder (EC000223)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Frontelement für Leuchtmelder ([email protected] [AKF029014])
Anzahl der einbaubaren Leuchtmelder
1
Farbe der Linse
sonstige
Bauform der Linse
rund
Lochdurchmesser
22.5 mm
Breite der Öffnung
0 mm
Höhe der Öffnung
0 mm
Mit Frontring
nein
Werkstoff des Frontrings
sonstige
Farbe Frontring
sonstige
Ausführung der Linse
hoch
Schutzart (IP), frontseitig
IP67/IP69K
Abmessungen
Taster und Leuchtmelder mit Teleskop-Clip M22-TC und Verlängerung M22-TCV
① Hutschiene nach IEC/EN 60715
① Hutschiene nach IEC/EN 60715
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| M22-LH-A M22-LH-A 164375 DE_164375.pdf | 383 Kbytes |
|
