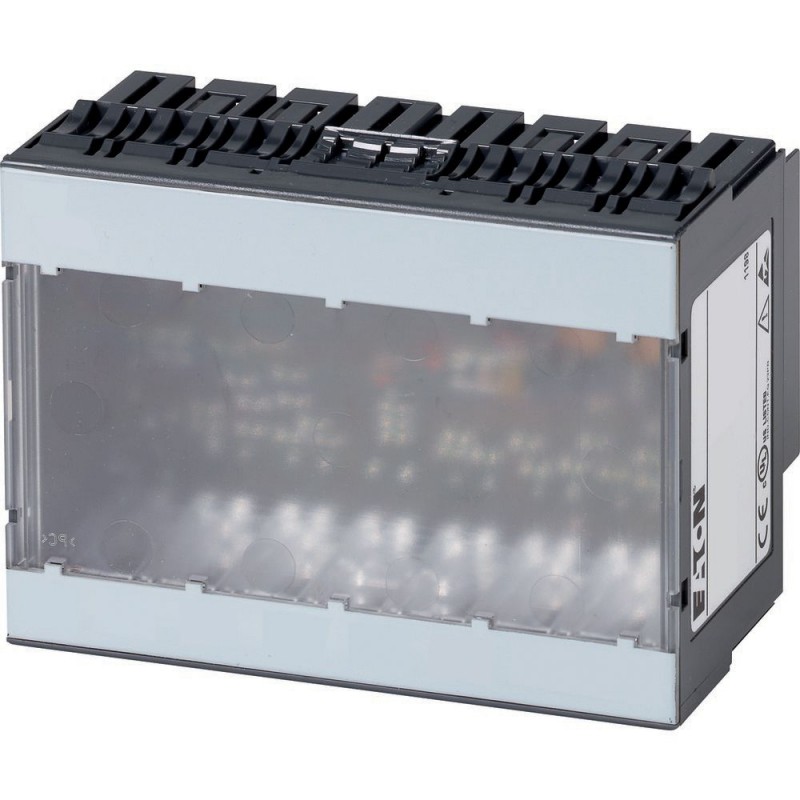

Normen und Bestimmungen
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potentialtrennung
ja, über Optokoppler
UmgebungstemperaturUmgebungstemperatur, Betrieb
0 - +55 °C
UmgebungstemperaturLagerung, Transport [ϑ]
-25 - +85 °C
Relative Luftfeuchterelative Feuchte
5 - 95 % (indoor), Level RH-2, keine Kondensation (bei 45°C Lagerung)
Mechanische UmgebungsbedingungenSchutzart
IP20
Mechanische UmgebungsbedingungenSchadgas
SO2: 10 (rel. Feuchte < 75 %, keine Kondensation)
H2S: 1.0 (rel. Feuchte < 75 %, keine Kondensation) ppm
Vibrationsfestigkeit, Einsatzbedingungen
gemäß IEC/EN 60068-2-6
Schockfestigkeit
gemäß IEC 60068-2-27 g
Dauerschockfestigkeit (IEC/EN 60068-2-29)
nach IEC 60068-2-29
Kippen und Umstürzen
nach IEC 60068-2-31, freier Fall nach IEC 60068-2-32
Elektromagnetische Verträglichkeit (EMV)ESD [Luft- / Kontaktentladung]
EN 61000-4-2 kV
Elektromagnetische Verträglichkeit (EMV)Elektromagnetische Felder [(0.08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Elektromagnetische Verträglichkeit (EMV)Burst
EN 61100-4-4
Elektromagnetische Verträglichkeit (EMV)Surge
EN 61100-4-5
Elektromagnetische Verträglichkeit (EMV)Einströmung
EN 61100-4-6 V
Elektromagnetische Verträglichkeit (EMV)Störaussendung (gestrahlt, hochfrequent) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Elektromagnetische Verträglichkeit (EMV)Spannungsvariationen/Spannungseinbrüche
EN 61131-2
Elektromagnetische Verträglichkeit (EMV)Typprüfung (Type Test)
nach EN 61131-2
Weitere Technische Daten (Blätterkatalog)
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 30 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 30 mA
Basismoduleohne C-Verbindung
2-⁄3-Leiter
XN-B6x-SBBSBB
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 30 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 30 mA
Basismoduleohne C-Verbindung
2-⁄3-Leiter
XN-B6x-SBBSBB
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme (bei Laststrom = 0 mA) [IL]
≦ 30 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 30 mA
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 30 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 30 mA
Isolationsprüfspannung [Ui]
500 V AC
EingangsspannungEingangsspannung Nennwert [Ue]
24 V DC V DC
EingangsspannungLow-Pegel [UeL]
-30 V - +5 V V
EingangsspannungHigh-Pegel [UeH]
15 V - 30 V V
EingangsstromLow-Pegel⁄aktiver Pegel [IeL]
0 mA - 1.5 mA mA
EingangsstromHigh-Pegel⁄aktiver Pegel [IeH]
2 mA - 10 mA mA
Eingangsverzögerungtansteigende Flanke
< 200 µs
Eingangsverzögerungtabfallende Flanke
< 200 µs
Basismoduleohne C-Verbindung
2-⁄3-Leiter
XN-B6x-SBBSBB
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 30 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 30 mA
Basismoduleohne C-Verbindung
2-⁄3-Leiter
XN-B6x-SBBSBB
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 30 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 30 mA
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 30 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 30 mA
EingangsspannungEingangsspannung Nennwert [Ue]
24 V DC V DC
EingangsspannungLow-Pegel [UeL]
-30 V - +5 V V
EingangsspannungHigh-Pegel [UeH]
15 V - 30 V V
EingangsstromLow-Pegel [IeL]
0 mA - 1.5 mA mA
EingangsstromHigh-Pegel [IeH]
2 mA - 10 mA mA
Nennspannung durch Versorgungsklemme [UL]
24 V DC
Nennstromaufnahme aus Versorgungsklemme [IL]
≦ 30 mA
Nennstromaufnahme aus Modulbus [IMB]
≦ 30 mA
Die Versorgungsklemme (UL) liefert den Strom für die Modulelektronik und für die Sensoren an den Eingängen. Der Gesamtstrom, der für jedes Modul benötigt wird, berechnet sich aus der Summe aller Teilströme.
Ein Teil der Elektronik des XI/ON-Moduls wird von der Modulbusspannung (5 V DC) versorgt, der andere Teil von der Versorgungsklemme (UL).
Maximal zulässige Leitungskapazität: 141 nF bei 79 V AC/50 Hz; 23 nF bei 265 V AC/50 Hz
