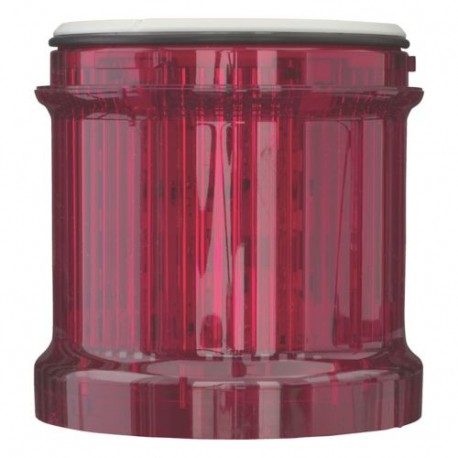

Dauerlichtmodul Ba15d, rot
Dauerlichtmodul, Farbe rot, ohne Leuchtmittel, Sortiment: Signalsäulen SL, Schutzart: IP66, Schutzart UL: Type 4, 4X, 13, Bemessungsbetriebsspannung: Ue= < 250 V AC/DC, Lichtart: Dauerlicht, Leuchtmittel: Glühlampe max. 7 W, Einbaulage: beliebig, Anbindung an SmartWire-DT: nein, Normen und Bestimmungen: IEC/EN 60947-5-1
Lieferprogramm
Grundfunktion
Dauerlichtmodul
Bemessungsbetriebsspannung [Ue]
< 250 V AC/DC V
Beschreibung
ohne Leuchtmittel
Leuchtmittel
Glühlampe max. 7 W
Anbindung an SmartWire-DT
nein
Technische Daten
Normen und Bestimmungen
IEC/EN 60947-5-1
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Schockfestigkeit
> 15
gemäß IEC 60068-2-27
Schockdauer 11 ms
Halbsinus g
Schutzart IEC
IP66
IEC/EN 60529
Schutzart UL
Type 4, 4X, 13
Material
Gehäuse: Polycarbonat (PC), schwarz
Kalotte: Polycarbonat (PC)
Umgebungstemperatur
-30 - +60 °C
Anzahl Signalelemente
max. 5 mit Standardbasis
max. 10 mit Basis für zweiseitige Montage
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsisolationsspannung [Ui]
250 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Leuchtmittel
Glühlampe max. 7 W
Strom-/LeistungsaufnahmeLeistungsaufnahme
max. 7 W bei den angegebenen Spannungen
Spannungsbereich
bis 250 V AC/DC
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
-30 °C
Max. Betriebsumgebungstemperatur
+60 °C
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Signalsäulenelement, optisch (EC000232)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Signalsäulenelement, optisch (ecl@ss13-27-37-12-20 [AKF038019])
Wiederholfrequenz einstellbar
nein
Betriebsspannung AC 50 Hz
24 - 250 V
Betriebsspannung AC 60 Hz
24 - 250 V
Betriebsspannung DC
24 - 250 V
Approbationen
Product Standards
IEC/EN 60947-5-1; UL 508; CSA-C22.2 No. 14-10; CSA-C22.2 No. 94-91; CE marking
UL Category Control No.
NKCR
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
UL Type 4, 4X, 13
