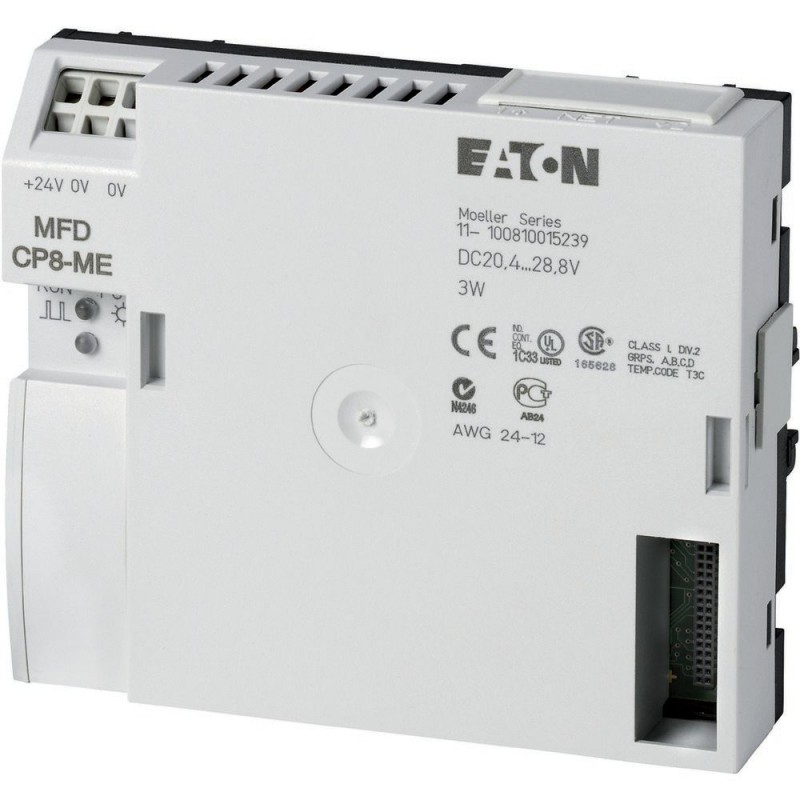

MFD-CP8-ME 267164 EATON MOELLER CPU/Netzteil, 24VDC, erweiterbar, ohne easyNet, Programm- u. Maskenspeicher Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MFD-CP8-ME 267164 EATON MOELLER CPU/Netzteil, 24VDC, erweiterbar, ohne easyNet, Programm- u. Maskenspeicher

MFD-CP8-ME

267164

EATON - MOELLER

Verfügbar

Schiff am heute

CPU/Netzteil, 24VDC, erweiterbar, ohne easyNet, Programm- u. Maskenspeicher

Mehr Infos


Kleinsteuerungen

easyHMI: MFD-Titan - EATON - MOELLER

easyHMI - MFD-Titan - I/O expansions - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$260.22
2+$253.88
3+$250.74
4+$249.11
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Multi-Funktions-Display MFD-Titan
Grundfunktion
  Netzteil-/CPU-Module
Untersortiment
  CPU-Module
Versorgungsspannung
  24 V DC
easyNet/easyLink
  ohne easyNet

Beschreibung
  kombinierbar mit Anzeige-/Bedieneinheit MFD-80-.. und E/A-Modul
erweiterbar: Digital-/Analog-Ein-/Ausgänge und Bussysteme AS-Interface, PROFIBUS-DP, CANopen®, DeviceNet
Bussystem easyNet optional on board
Programm- und Maskenspeicher
Auslieferung mit Anwenderprogramm möglich mit Produkt MFD-COMBINATION (Artikel-Nr. 201801)
Beschreibung
  Programm- und Maskenspeicher
Anschlussart
  Federzugklemmen
Schutzart
  IP20
Technische Daten
Allgemeines
Normen und Bestimmungen
  EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Abmessungen (B x H x T)
 mm107.5 x 90 x 30
Gewicht
 kg0.145
Montage
  Aufgesteckt auf den Befestigungsschaft der Anzeige oder auf Hutschiene nach IEC/EN 60715 , 35 mm Tiefe (ohne Anzeige)
Anschlussquerschnitte
eindrähtig
 mm20.2⁄4 (AWG 24 - 12)
feindrähtig mit Aderendhülse
 mm20.2⁄2.5 (AWG 24 - 12)
Schlitzschraubendreher
 mm3.5 x 0.6
Klimatische Umgebungsbedingungen
Betriebsumgebungstemperatur
 °C-25 - 55, Kälte nach IEC 60068-2-1, Wärme nach IEC 60068-2-2
Betauung
  Betauung durch geeignete Maßnahmen verhindern
Lagerung
 °C- 40 - 70
relative Luftfeuchte, keine Betauung (IEC/EN 60068-2-30)
 %5 - 95
Luftdruck (Betrieb)
 hPa795 - 1080
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
  IP20
Schwingungen (IEC/EN 60068-2-6)
 Hz
konstante Amplitude 0.15 mm
 Hz10 - 57
konstante Beschleunigung 2 g
 Hz57 - 150
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
 Schocks18
Kippfallen (IEC/EN 60068-2-31)
Fallhöhemm50
freier Fall, verpackt (IEC/EN 60068-2-32)
 m1
Einbaulage
  senkrecht oder waagerecht
Elektromagnetische Verträglichkeit (EMV)
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)
 kV
Luftentladung
 kV8
Kontaktentladung
 kV6
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3
 V/m10
Funkentstörung
  EN 55011 Klasse B, EN 55022 Klasse B
Burst Impulse (IEC/EN 61000-4-4, Level 3)

Versorgungsleitung
 kV2
Signalleitungen
 kV2
Energiereiche Impulse (Surge) (IEC/EN 61000-4-5)
 kV2 (Versorgungsleitungen symmetrisch, MFD-AC-CP8..)
energiereiche Impulse (Surge) (IEC/EN 61000-4-5, Level 2)
 kV2 (Versorgungsleitungen symmetrisch, MFD-AC-CP8..)
Einströmung nach IEC/EN 61000-4-6
 V10
Isolationsfestigkeit
Bemessung der Luft- und Kriechstrecken
  EN 50178, UL 508, CSA C22.2, No. 142
Isolationsfestigkeit
  EN 50178

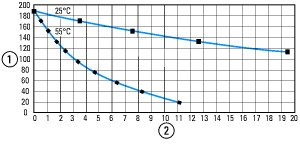

Pufferung der Echtzeituhr
Pufferung der Echtzeituhr


   Pufferzeit (Stunden) bei voll aufgeladenem Superkondensator
Betriebsdauer (Jahre)
Genauigkeit der Echtzeituhr
 s/Tagtyp. ±5 s/Tag (±0.5 h⁄Jahr)
Wiederholgenauigkeit der Zeitrelais
Genauigkeit der Zeitrelais (vom Wert)
 %± 0.02
Auflösung

Bereich „S”
 ms5
Bereich „M:S”
 s1
Bereich „H:M”
 min1
Remanenzspeicher
Schreibzyklen Remanenzspeicher (mindestens)
  1010 (Lese-⁄Schreibzyklen)
Spannungsversorgung
Bemessungsbetriebsspannung
UeV24 DC (-15⁄+20 %)
zulässiger Bereich
 V DC20.4 - 28.8
Restwelligkeit
 % 5
Eingangsstrom

bei 24 V DC
 mAtyp. 200
Spannungseinbrüche
 ms10
Verlustleistung

Verlustleistung bei 24 V DC
 W3.4
Hinweis zur Verlustleistung
  Stromaufnahme bei 24 V DC
Netzwerk easyNet
Teilnehmer
 Anzahlmaximal 8
Datenübertragungsrate/Entfernung
  1000 kBit/s, 6 m
500 kBit/s, 25 m
250 kBit/s, 40 m
125 kBit/s, 125 m
50 kBit/s, 300 m
20 kBit/s, 700 m
10 kBit/s, 1000 m
Potentialtrennung

zur Spannungsversorgung
  ja
zu den Ausgängen
  ja


zur PC-Schnittstelle, Speicherkarte, easyNet, easyLink
  ja
Busabschluss (erster und letzter Teilnehmer)
  ja
Anschlusstechnik
  RJ45, 8-polig
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA0
Verlustleistung pro Pol, stromabhängig
PvidW0
Verlustleistung des Betriebsmittels, stromabhängig
PvidW0
Verlustleistung statisch, stromunabhängig
PvsW3.4
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C55
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Versorgungsspannung bei AC 50 Hz
 V0 - 0
Versorgungsspannung bei AC 60 Hz
 V0 - 0
Versorgungsspannung bei DC
 V20.4 - 28.8
Spannungsart der Versorgungsspannung
  DC
Anzahl der HW-Schnittstellen Industrial Ethernet
  0
Anzahl der HW-Schnittstellen PROFINET
  0
Anzahl der HW-Schnittstellen seriell RS-232
  0
Anzahl der HW-Schnittstellen seriell RS-422
  0
Anzahl der HW-Schnittstellen seriell RS-485
  0
Anzahl der HW-Schnittstellen seriell TTY
  0
Anzahl der HW-Schnittstellen USB
  0
Anzahl der HW-Schnittstellen parallel
  0
Anzahl der HW-Schnittstellen Wireless
  0
Anzahl der HW-Schnittstellen sonstige
  3
Mit SW-Schnittstellen
  ja
Unterstützt Protokoll für TCP/IP
  nein
Unterstützt Protokoll für PROFIBUS
  nein
Unterstützt Protokoll für CAN
  nein
Unterstützt Protokoll für INTERBUS
  nein
Unterstützt Protokoll für ASI
  nein
Unterstützt Protokoll für KNX
  nein
Unterstützt Protokoll für MODBUS
  nein
Unterstützt Protokoll für Data-Highway
  nein
Unterstützt Protokoll für DeviceNet
  nein
Unterstützt Protokoll für SUCONET
  nein
Unterstützt Protokoll für LON
  nein
Unterstützt Protokoll für PROFINET IO
  nein
Unterstützt Protokoll für PROFINET CBA
  nein
Unterstützt Protokoll für SERCOS
  nein
Unterstützt Protokoll für Foundation Fieldbus
  nein
Unterstützt Protokoll für EtherNet/IP
  nein
Unterstützt Protokoll für AS-Interface Safety at Work
  nein
Unterstützt Protokoll für DeviceNet Safety
  nein
Unterstützt Protokoll für INTERBUS-Safety
  nein
Unterstützt Protokoll für PROFIsafe
  nein
Unterstützt Protokoll für SafetyBUS p
  nein
Unterstützt Protokoll für sonstige Bussysteme
  nein
Funkstandard Bluetooth
  nein
Funkstandard WLAN 802.11
  nein
Funkstandard GPRS
  nein
Funkstandard GSM
  nein
Funkstandard UMTS
  nein
IO-Link Master
  nein
Ausführung des Displays
  -
Mit Farbdisplay
  nein
Anzahl der Farben des Displays
  0
Anzahl der Graustufen/Blaustufen des Displays
  0
Bildschirmdiagonale
 Zoll0
Anzahl der Bildpunkte, horizontal
  0
Anzahl der Bildpunkte, vertikal
  0
Nutzbarer Projektspeicher/Anwenderspeicher
 kByte32
Mit nummerischer Tastatur
  nein
Mit Alpha Tastatur
  nein
Anzahl der Funktionstasten, programmierbar
  9
Anzahl der Tasten mit LED
  0
Anzahl der Systemtasten
  0
Mit Touchscreen
  nein
Mit Meldungsanzeige
  ja
Mit Meldesystem (inkl. Puffer und Quittierung)
  nein
Prozesswertdarstellung (Ausgabe) möglich
  ja
Prozesswertvorgabe (Eingabe) möglich
  ja
Mit Rezepturen
  nein
Anzahl der Ebenen, Passwortschutz
  1
Druckausgabe vorhanden
  nein
Anzahl der Online-Sprachen
  256
Zusätzliche Softwarekomponenten, ladbar
  ja
Schutzart (IP), frontseitig
  IP20
Betriebstemperatur
 °C-25 - 55
Tragschienenmontage möglich
  ja
Wand-/Direktmontage möglich
  nein
Geeignet für Sicherheitsfunktionen
  nein
Breite der Front
 mm0
Höhe der Front
 mm0
Einbautiefe
 mm30
Approbationen
Product Standards  IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.  E135462
UL Category Control No.  NRAQ
CSA File No.  012528
CSA Class No.  2252-01 + 2258-02
North America Certification  UL listed, CSA certified
Degree of Protection  IEC: IP20, UL/CSA Type: -
Schiffszulassungen  BV
GL
LR

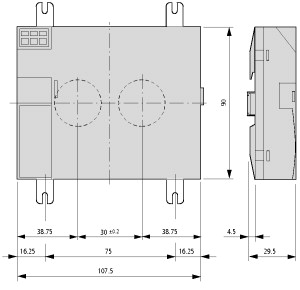

Abmessungen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL05013014Z (AWA2528-2019) Multi-Funktions-Display, Steuerrelais easy

IL05013018Z (AWA2528-2175) Netzteil, Kommunikationsmodul

MN05002001Z (AWB2528-1480) Multi-Funktions-Display MFD-Titan



Datasheet - PDF

Title:Language:Size:Type:
Technischen Datenblatt 1: 267164 - MFD-CP8-MEEnglish253 KbytesTechnischen Datenblatt 1: 267164 - MFD-CP8-ME
Technischen Datenblatt 2: 267164 - MFD-CP8-MEEnglish94 KbytesTechnischen Datenblatt 1: 267164 - MFD-CP8-ME
Katalog 1: 267164 - MFD-CP8-MEGerman13 MbytesTechnischen Datenblatt 1: 267164 - MFD-CP8-ME

Bewertungen (0)

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
  Captcha
  Bewertung abgeben
Sie verwirrt?

Wenn Sie Fragen Kauf haben, können Sie die folgenden Links oder E-Mail

Bitte warten





* Pflichtfelder

oder
