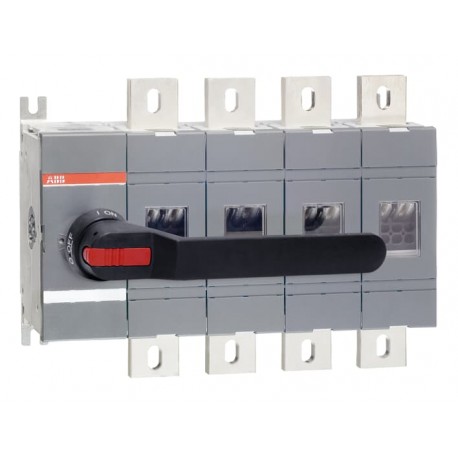

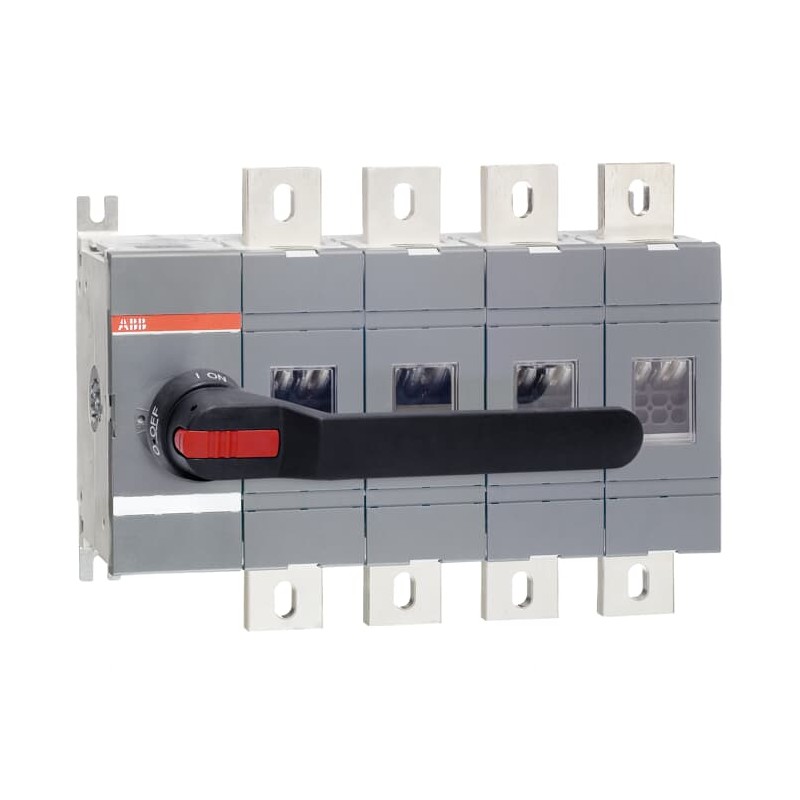

OT1000E04P 1SCA022860R6150 ABB OT1000E04P Trennschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

OT1000E04P 1SCA022860R6150 ABB OT1000E04P Trennschalter

OT1000E04P

1SCA022860R6150

ABB

Verfügbar

Schiff am heute

OT1000E04P Trennschalter

Mehr Infos


Lasttrennschalter Trennschalter Lastschalter

Handschalter

OT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Mit einer black-ON-OFF-Kunststoffgriff und Welle als standard. Der Griff ist IP65 geschützt abschließbar in der AUS-position und mit Türverriegelung in ON-position. Der Schaft ist verstellbar für eine Reihe von Installations-tiefen.

Bestellen

  • EAN:
    6417019309323
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85365080

Abmessungen

  • Produkt Netto-Breite:
    415mm
  • Produkt Netto-Höhe:
    306mm
  • Produkt Netto Tiefe:
    146mm
  • Produkt-Netto-Gewicht:
    21.5kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    400 mm
  • Paket Level 1 Höhe:
    170 mm
  • Paket Level 1 Länge:
    435 mm
  • Paket Level 1 Brutto-Gewicht:
    21.5 kg
  • Paket Level 1-EAN:
    6417019309323

Umwelt

  • RoHS Status:
    Geplante Folgen der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung nach 2006-06-01

Weitere Informationen

  • Herkömmliche Free-air Thermal Current (Ith):
    q = 40 °C 1000 A
  • Konventioneller Thermischer Strom (Idie):
    Vollständig Geschlossene 1000 A
  • Erder Typ:
    Keine Weitere Art
  • Griff Typ:
    Pistole
  • IIT Publishing Status:
    Level 0 - Information enabled
  • Enthält:
    Griff und Welle
  • Montage Typ:
    Normal
  • Anzahl der Pole:
    4
  • Betätigungsvorrichtung:
    Mechanismus an das Ende der switch
  • Betriebsart:
    Vor Betrieben
  • Verschmutzungsgrad:
    3
  • Position von Line Terminals:
    Top-In - Bottom-Out
  • Verlustleistung:
    bei Nenn-Betriebsbedingungen pro Pol 19 W
  • Produkt-Typ:
    OT1000
  • Produkt-Name:
    Lasttrennschalter
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    12 kV
  • Bemessungsisolationsspannung (Uich):
    1000 V
  • Bemessungs-Betriebsstrom AC-21A (iche):
    (380 ... 415 V) 1000 A
    (500 V) 1000 A
    (690 V) 1000 A
  • Bemessungs-Betriebsstrom AC-22A (iche):
    (380 ... 415 V) 1000 A
    (500 V) 1000 A
    (690 V) 1000 A
  • Bemessungs-Betriebsstrom AC-23A (iche):
    (380 ... 415 V) 1000 A
    (500 V) 1000 A
    (690 V) 1000 A
  • Bemessungs-Strom AC-23A (Pe):
    (400 V) 560 kW
    (415 V) 560 kW
    (500 V) 710 kW
    (690 V) 1000 kW
  • Bemessungs-Spannung:
    1000 V
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    für 1 s 50 kiloampere rms
  • Besondere Funktionen:
    Keine
  • Standards:
    IEC
  • Geeignet für Produkt-Klasse:
    Lasttrennschalter
  • Terminal-Typ:
    Lug terminals
  • Terminalbreite:
    50 mm
  • Anzugsmoment:
    acc. IEC 60947-1 50 ... 75 N·m

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • E-nummer:
    3171235
  • ETIM 5:
    EC000216 - Lasttrennschalter
  • Objekt-Classification Code:
    Q

Datasheet - PDF

Title:Language:Size:Type:
pdf-OT1000E04P switch-disconnector - ABB - OT1000E04P - 1SCA022860R6150English91 Kbytespdf-OT1000E04P switch-disconnector - ABB - OT1000E04P - 1SCA022860R6150
