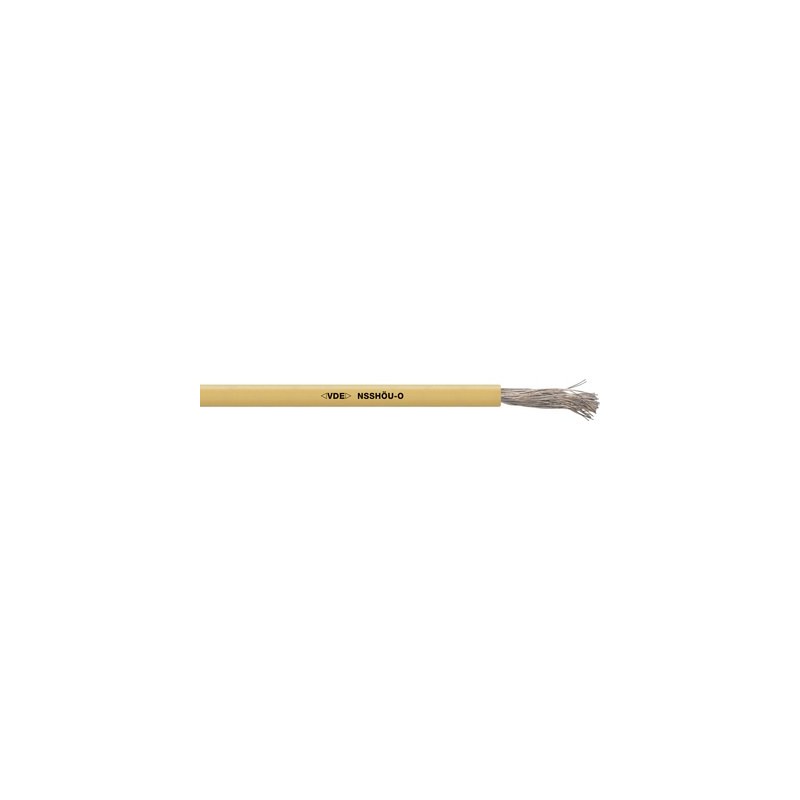

1600509 LAPP НСШЁУ-О 1X240

Преимущества

• Для применения в условиях очень высоких механических нагрузок
• Возможно применение одножильных кабелей в сварочных аппаратах
• Нет антистатических свойств

Области применения

• Для горнодобывающей промышленности, также для разработок открытым способом
• Для подвижного электрооборудования и машин
• В областях с экстремальными условиями
• Как вне помещений, так и в помещениях с сухой или влажной средой

Характеристики

• Не распространяет горение согл. IEC 60332-1-2
• Маслостойкие в соответствии с IEC 60811-404
• Высокая прочность к раздиру
• Износостойкие

Стандарты / Сертификаты соответствия

• Кабель типа <VDE> NSSHÖU в соотв. с VDE 0250-812

Конструкция

• Жилы из медных лужёных тонких проволок
• Изоляция жил: резиновая смесь типа 3Gl3
• Внутренняя оболочка: резиновая смесь типа GM1b или 5GM5
• Наружная облочка: резиновая смесь типа 5GM5

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: кабели силовые

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000057
• Описание класса ETIM 6.0: Силовой кабель

Маркировка жил

• До 5 жил: по VDE 0293-308 (табл. T9 в приложении)
• От 6 жил: черные с белой цифровой маркировкой

Конструкция жилы

• из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

• Подвижное применение: 10 x D
• Неподвижное применение: 5 х D

Номинальное напряжение

• U₀/U: 600/1000 В

Испытательное напряжение

• 3000 B

Жила заземления

• G = с ж/з жилой заземления
• X = без жилы заземления

Допустимая токовая нагрузка

• В соответствии с VDE 0298 ч. 4 табл. 15

Tемпературный диапазон

• Ограниченная подвижность: от -25 до +90 °C
• Неподвижное применение: от -40 до +90 °C
