Visualizza ingrandito

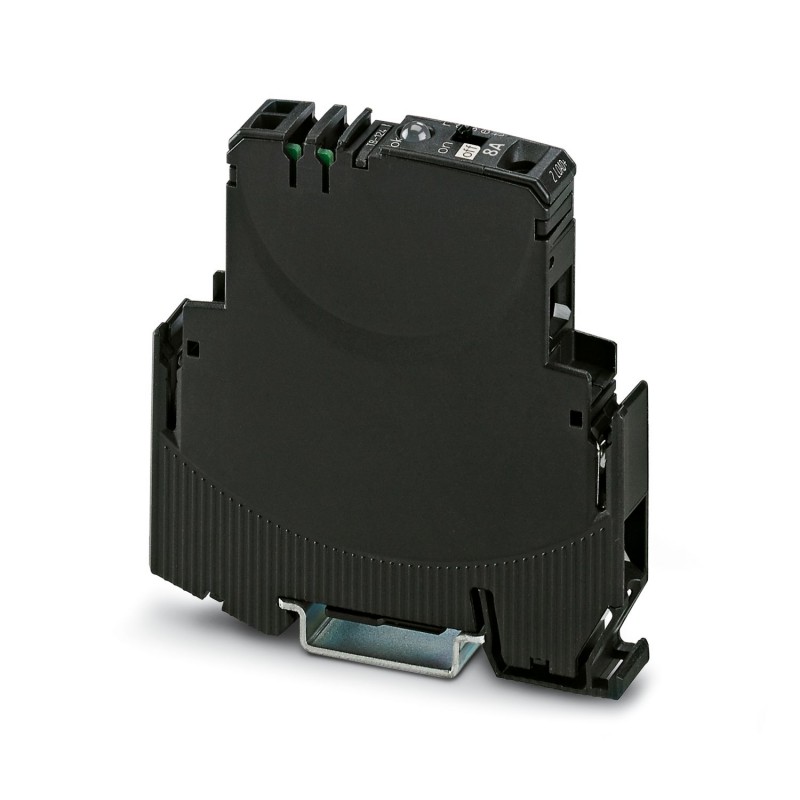

EC-E 8A DC24V 0903047 PHOENIX CONTACT Interruttore di protezione elettronico
EC-E 8A DC24V
0903047
PHOENIX_CONTACT
Interruttore di protezione elettronico
Interruttore elettronico di protezione, 1 ingresso reset, corrente nominale: 8 A
Interruttore di protezione elettronico, 1 ingresso di reset, corrente nominale: 8 A
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
Protezione contro le sovratensioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Note
| Note generali | Nel montaggio in serie senza raffreddamento a convezione, la corrente nominale dell'apparecchio deve essere condotta massimo all'80% a causa dell'effetto termico in funzionamento continuo (100% ED). Negli impianti o nelle macchine è necessario prendere particolari provvedimenti che impediscano il riavvio di parti dell'impianto (ad es. usando un PLC di sicurezza). Non è consentito il collegamento in parallelo di più interruttori di protezione. |
Caratteristiche articolo
| Tipo di prodotto | Interruttore di protezione elettronico |
| Famiglia di prodotti | EC-E |
| Tipo | Modulo guida monolitico |
| Numero di poli | 1 |
| Numero di canali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 02 |
| Caratteristiche di isolamento | |
| Grado d'inquinamento | 2 |
Caratteristiche elettriche
| Tipo di fusibile | Macchina |
| Potere d'interruzione ICN | limitazione di corrente attiva |
| Fusibile | elettronico |
| Note generali | |
| Tensione di esercizio | 24 V DC |
| 18 V DC ... 32 V DC | |
| Corrente nominale IN | 8 A |
| Tensione impulsiva di dimensionamento | 0,5 kV |
| Tipo di sgancio | E (elettronico) |
| Prefusibile necessario | non necessario, elemento Fail-Safe integrato |
| Resistenza alla tensione | max. 32 V DC (Circuito di carico) |
| Disattivazione | tip. 1,5 x IN |
| Limitazione attiva di corrente | attivo |
| Fusibile | elettronico |
| Range corrente di riposo I0 | tip. 25 mA ±5 mA (nello stato acceso) |
| MTBF (IEC 61709, SN 29500) | 7430000 h (a 25 °C con carico a 80 %) |
| 6590000 h (a 40 °C con carico a 80 %) | |
| Tensione dissipata | 120 mV (con IN) |
| Circuito di carico | |
| Carico capacitivo max. | 20000 µF |
| Ritardo di accensione | tip. 0,5 s |
| Reset | |
| Tensione d'ingresso | max. 32 V DC |
| Corrente assorbita | tip. 2,6 mA (con 24 V DC) |
| Lunghezza dell'impulso | min. 10 ms |
| Tensione | < 3 V DC (Stato Low) |
| > 8 V DC (Stato High) | |
| Uscita di stato | |
| Tensione d'uscita | 24 V DC |
| Corrente d'uscita | max. 0,2 A (Resistente a cortocircuiti) |
| Indicazione/segnalazione a distanza | |
| Denominazione collegamento | Contatto ausiliario |
| Funzione di inserzione | Ingresso reset |
Dati di collegamento
| Sezione nominale | 16,00 mm² |
| Collegamento | Connessione a vite |
| Line+ / LOAD+ /0V | |
| Filettatura | M4 |
| Coppia di serraggio | ... 1,2 Nm |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
| Sezione conduttore AWG | 26 ... 6 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile [AWG] | 20 ... 6 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,5 mm² ... 10 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,5 mm² ... 10 mm² |
| 2 conduttori di sezione identica rigidi | 0,5 mm² ... 4 mm² |
| 2 conduttori con sezione identica AWG rigidi | 20 ... 12 (convertito secondo IEC) |
| 2 conduttori di sezione identica flessibili | 0,5 mm² ... 4 mm² |
| 2 conduttori con sezione identica AWG flessibili | 20 ... 12 (convertito secondo IEC) |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,5 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 6 mm² |
| Sezione nominale | 16 mm² |
| Contatto ausiliario | |
| Filettatura | M3 |
| Coppia di serraggio | ... 0,5 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 2,5 mm² |
| Line+ / LOAD+ /0V | |
| Collegamento | Connessione a vite |
| Filettatura | M4 |
| Coppia di serraggio | 1,2 Nm |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore flessibile | 0,5 mm² ... 16 mm² |
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
| Sezione conduttore AWG | 20 ... 6 |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 6 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,5 mm² ... 10 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,5 mm² ... 10 mm² |
| Contatto ausiliario | |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore AWG | 24 ... 14 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² |
Dimensioni
| Larghezza | 12,5 mm |
| Altezza | 83 mm |
| Altezza NS 35/15 | 90,5 mm |
| Altezza NS 35/7,5 | 83 mm |
| Profondità | 80 mm |
Indicazioni materiale
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V0 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 (Custodia) |
| Temperatura ambiente (esercizio) | 0 °C ... 50 °C (senza condensa) |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Prova dell'umidità | 96 h, 95 % RH, 40 °C |
Normative e prescrizioni
| Norme/disposizioni | UL 508 |
| Norme/disposizioni | CSA 22.2 |
| Nota | N. 14 |
| Norme/disposizioni | UL 2367 |
| Norme/disposizioni | CSA 22.2 |
| Nota | N. 142 |
| Norme/disposizioni | CSA 22.2 |
| Nota | N. 213 |
| Norme/disposizioni | UL 1604 |
Montaggio
| Tipo di montaggio | Guida di supporto: 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-0903047-EC-E 8A DC24V | 118 Kbytes |
|
