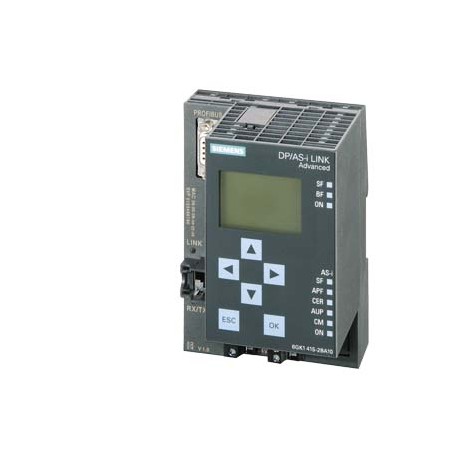

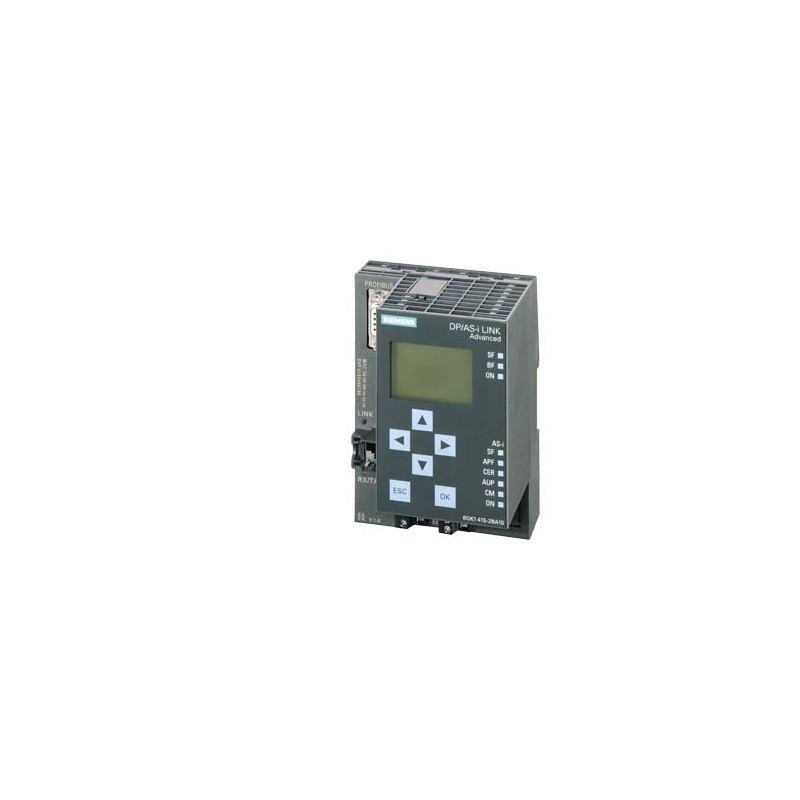

6GK1415-2BA10 SIEMENS SIMATIC NET, interface DP/AS Link advanced, passerelle PROFIBUS-DP/AS-Interface avec p.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6GK1415-2BA10 SIEMENS SIMATIC NET, interface DP/AS Link advanced, passerelle PROFIBUS-DP/AS-Interface avec p..

6GK1415-2BA10

SIEMENS

SIMATIC NET, interface DP/AS Link advanced, passerelle PROFIBUS-DP/AS-Interface avec profil maître M3, M4 selon la spécification AS-i V3.0 pour l'intégration au PROFIBUS-DP, maître simple avec écran, indice de protection IP20

Plus de détails


Commande industrielle API > Module de communication pour API

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001423 - Module de communication pour API

Valeur Unité
catégorie selon EN 954-1 (EF006782) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 1
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 1
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'autres interfaces matérielles (EF003027) 1
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) true
protocole pris en charge pour PROFIBUS (EF003052) true
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) true
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
capacité de redondance (EF003156) true
type de transmission de données (EF008225) autre
taux de transmission (EF003271) 167.0kBit/s
avec séparation de potentiel (EF003272) true
SIL conformément à IEC 61508 (EF009889) sans
adapté aux fonctions de sécurité (EF001597) false
niveau de performance selon EN ISO 13849-1 (EF007399) sans
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) sans
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 90.0mm
hauteur (EF000040) 132.0mm
profondeur (EF000049) 88.5mm


SIMATIC NET, interface DP/AS Link advanced, passerelle PROFIBUS-DP/AS-Interface avec profil maître M3, M4 selon la spécification AS-i V3.0 pour l'intégration au PROFIBUS-DP, maître simple avec écran, indice de protection IP20
Caractéristiques techniques générales
désignation du produitPROFIBUS DP/AS-Interface Link
désignation type de produitDP/AS-i LINK Advanced (maître simple)
indice de protection IPIP20
Type du raccordement électrique d'AS-Interfacebornes à vis
Type d'alimentation en tensionpar AS-i ou 24 V DC
Condition de service alimentation 24V séparéeNon
Tension d'alimentation depuis la tension d'alimentation externe optionnelle pour CCV24
Courant absorbé
● depuis les câbles profilés AS-Interface
— pour 30 V max.mA250
— pour 24 V avec AS-i Power24V max.mA250
Puissance dissipée [W]W7,5
Tension d'isolement Valeur assignéeV500
Fonction produit Convenant pour AS-i Power24VOui
● Remarqueà partir de la version 4 / Firmware V2.2
Caractéristique produit Capacité de redondanceOui
● Remarqueen liaison avec Y-Link
Fonction produit
● Gestion basée sur WebOui
● diagnostic par e-mailOui
● Séparation galvaniqueOui
Exécution de l'affichage
● en tant que signalisation d'état par LEDSF, BF, ON, APF, CER, AUP, CM
● en tant qu'affichage de l'étatécran LCD, graphique, rétroéclairé, 128 x 64 pixels
Type de configuration d'AS-InterfaceEcran de commande, serveur web intégré, STEP7, GSD, interface de commande
Communication/ Protocole
Version de la spécification AS-InterfaceV 3.0
Profil du maître AS-Interface pris en chargeM4 (selon spécifications AS-Interface V 3.0)
Type de transmission des donnéesPROFIBUS
Nombre d'interfaces
● en tant qu'AS-Interface1
● selon RS 4851
● selon Industrial Ethernet1
● selon PROFINET0
● selon Wireless0
● selon USB0
● autres1
Constituant du produit Interface optiqueNon
● Protocole pris en charge Protocole ASIsafe(Safety at work)Non
● protocole pris en charge protocole PROFIsafeNon
● protocole pris en charge protocole PROFIBUSOui
● protocole pris en charge protocole PROFINET IONon
● Protocole pris en charge Protocole CBA-PROFINETNon
● protocole pris en charge TCP/IPOui
● Protocole pris en charge SNMPOui
Standard pour communication sans fil IEEE 802.11Non
Entrées/ Sorties
Nombre d'entrées dans AS-Interface max.496
Nombre de sorties dans AS-Interface max.496
Nombre d'esclaves AS-i par AS-Interface max.62
Temps de cycle du bus d'AS-Interface
● pour 31 esclavesms5
● pour 62 esclavesms10
Accès à des données d'E/S TORpar mémoire image/adresses de périphérie
Accès à des données d'E/S analogiquespar mémoire image/adresses de périphérie et transfert de blocs de données
Caractéristiques mécaniques
largeurmm90
hauteurmm132
profondeurmm88,5
Mode de fixationfixation par encliquetage sur rail DIN symétrique 35 mm
Format de moduleIP20
Conditions ambiantes
Température ambiante
● pour installation pour rail DIN horizontal°C0 ... 60
● pendant le transport°C-30 ... +70
● à l'entreposage°C-30 ... +70
Humidité relative pour 25 °C en service max.%95
altitude d'implantation pour altitude au-dessus de max.m3 000
Sécurité
compatibilité d'utilisation fonction de sécuritéNon
marquage ATEX pour la sécurité intrinsèque des matériels correspondants
● EEx iaNon
● EEx ibNon
catégorie de protection contre l'explosion pour gazSans
catégorie de protection contre l'explosion pour poussièresSans
Certificats/ homologations
General Product ApprovalEMCFor use in hazardous locationsDeclaration of Conformity

FM

UL

EAC

RCM

ATEX-EC-Type-Examination-Certificate

EC/EU-Declaration of Conformity

Declaration of ConformityShipping Approvalother

Miscellaneous

BV / Bureau Veritas

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :15-08-2020


Produit
Numéro d'article6GK1415-2BA10
Description d'articleSIMATIC NET, interface DP/AS Link advanced, passerelle PROFIBUS-DP/AS-Interface avec profil maître M3, M4 selon la spécification AS-i V3.0 pour l'intégration au PROFIBUS-DP, maître simple avec écran, indice de protection IP20
Famille de produitDP/AS-i Link Advanced
Cycle de vie du produit (PLM)PM300:Active Product
Date de fin de vie du produitProduktabauslauf ab: 01.10.2020
Notes
Successeur Modularer Aufbau mit 3RK7137-6SA00-0BC1: CM AS-i Master ST in ET 200SP PROFIBUS
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité0.543 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage144.00 x 176.00 x 139.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4019169852197
UPC040892551587
N° d'Export85176200
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5322
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-22-08
eClass7.127-24-22-08
eClass827-24-22-08
eClass927-24-22-08
eClass9.127-24-22-08
ETIM4EC001423
ETIM5EC001423
ETIM6EC001423
ETIM7EC001423
IDEA43564
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
