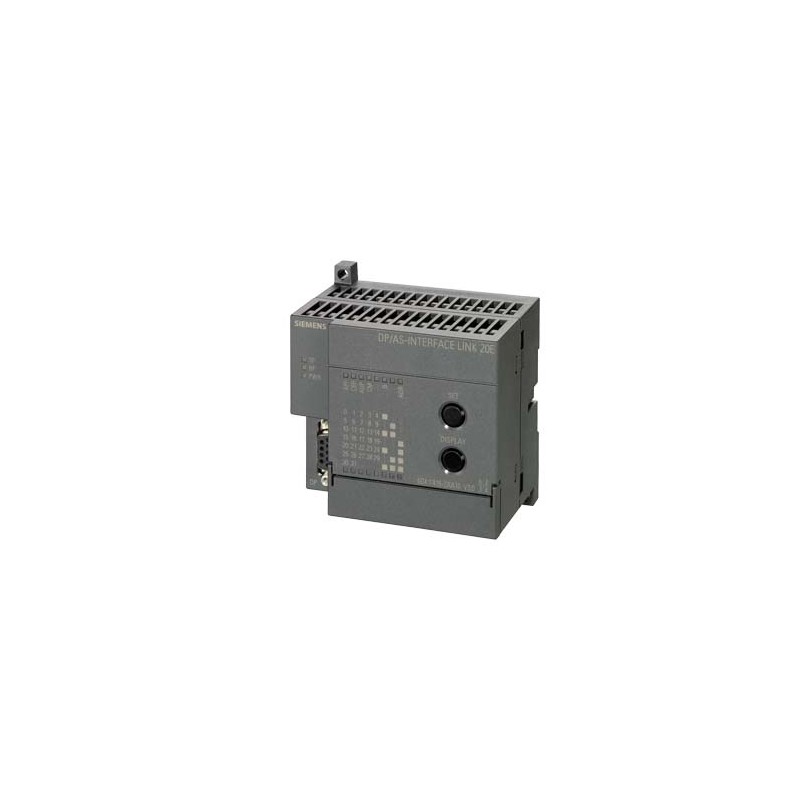

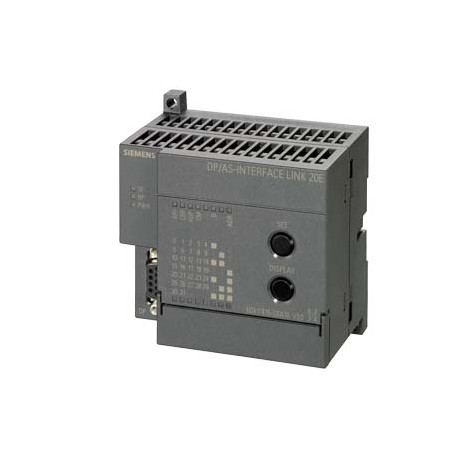

6GK1415-2AA10 SIEMENS SIMATIC NET, interface DP/AS Link 20 E, passerelle PROFIBUS-DP/AS-Interface selon spéc.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6GK1415-2AA10 SIEMENS SIMATIC NET, interface DP/AS Link 20 E, passerelle PROFIBUS-DP/AS-Interface selon spéc..

6GK1415-2AA10

SIEMENS

SIMATIC NET, interface DP/AS Link 20 E, passerelle PROFIBUS-DP/AS-Interface selon spécification AS-Interface V 3.0 avec indice de protection IP20

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $998.53
Prix unitaire: $998.53
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

SIMATIC NET, interface DP/AS Link 20 E, passerelle PROFIBUS-DP/AS-Interface selon spécification AS-Interface V 3.0 avec indice de protection IP20
Caractéristiques techniques générales
désignation du produitPROFIBUS DP/AS-Interface Link
désignation type de produitDP/AS-Interface Link 20E (AS-i V 3.0)
degré de protection IPIP20
version du raccordement électrique d'AS-Interfacebornes à vis
type d'alimentation en tensionvia AS-i
condition de service alimentation 24V séparéeNon
courant absorbé
● depuis les câbles profilés AS-Interface
— pour 30 V max.mA200
puissance dissipée [W]W4,5
tension d'isolement valeur assignéeV500
fonction produit convenant pour AS-i Power24VNon
● remarqueà partir de la version 2 / Firmware V3.1
caractéristique produit capacité de redondanceOui
● remarqueen liaison avec Y-Link
fonction produit
● gestion basée sur WebNon
● diagnostic par e-mailNon
● séparation galvaniqueOui
version de l'affichage
● en tant que signalisation d'état par LEDPWR, APF, CER, AUP, CM, BF, SF
type de configuration d'AS-InterfaceBouton-poussoir Set sur l'appareil, STEP7, GSD, interface de commande
Communication/ Protocole
version de la spécification AS-InterfaceV 3.0
profil du maître AS-Interface pris en chargeM4 (selon spécifications AS-Interface V 3.0)
type de transmission des donnéesPROFIBUS
nombre d'interfaces
● en tant qu'AS-Interface1
● selon RS 4851
● selon Industrial Ethernet0
● selon PROFINET0
● selon Wireless0
● selon USB0
● autres0
constituant du produit interface optiqueNon
protocole pris en charge
● protocole ASIsafe(Safety at work)Non
● protocole PROFIsafeNon
● protocole PROFIBUSOui
● protocole PROFINET IONon
● protocole CBA-PROFINETNon
● TCP/IPNon
● SNMPNon
standard pour communication sans fil IEEE 802.11Non
Entrées/ Sorties
nombre d'entrées dans AS-Interface max.496
nombre de sorties dans AS-Interface max.496
nombre d'esclaves AS-i par AS-Interface max.62
temps de cycle du bus d'AS-Interface
● pour 31 esclavesms5
● pour 62 esclavesms10
accès à des données d'E/S TORpar mémoire image/adresses de périphérie
accès à des données d'E/S analogiquespar transfert de blocs de données
Caractéristiques mécaniques
largeurmm90
hauteurmm80
profondeurmm62
type de fixationfixation par encliquetage sur rail DIN symétrique 35 mm
format de moduleIP20
Conditions ambiantes
température ambiante
● pour installation pour rail DIN horizontal°C0 ... 60
● pour installation pour rail DIN vertical en service°C0 ... 45
● pendant le transport°C-40 ... +70
● à l'entreposage°C-40 ... +70
humidité relative pour 25 °C en service max.%95
altitude d'implantation pour altitude au-dessus de max.m2 000
Sécurité
compatibilité d'utilisation fonction de sécuritéNon
marquage ATEX pour la sécurité intrinsèque des matériels correspondants
● EEx iaNon
● EEx ibNon
catégorie de protection contre l'explosion pour gazSans
catégorie de protection contre l'explosion pour poussièresSans
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

Confirmation

FM

UL

EAC

RCM

EC/EU-Declaration of Conformity

other

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :08/01/2021
Date
12/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article6GK1415-2AA10
Description d'articleSIMATIC NET, interface DP/AS Link 20 E, passerelle PROFIBUS-DP/AS-Interface selon spécification AS-Interface V 3.0 avec indice de protection IP20
Famille de produitDP/AS-Interface Link 20E
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)120 Jour(s)
Poids Net par quantité0.194 kg
Dimension emballage106.00 x 110.00 x 78.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209891661
UPC754554961552
N° d'Export85176200
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5322
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-22-08
eClass7.127-24-22-08
eClass827-24-22-08
eClass927-24-22-08
eClass9.127-24-22-08
ETIM5EC001423
ETIM6EC001423
ETIM7EC001423
ETIM8EC001423
IDEA43564
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Données ETIM

ETIM: EC001423 - Module de communication pour API

Valeur Unité
catégorie selon EN 954-1 (EF006782) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 1
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) true
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) true
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
capacité de redondance (EF003156) true
type de transmission de données (EF008225) autre
taux de transmission (EF003271) 167.0kBit/s
avec séparation de potentiel (EF003272) true
SIL conformément à IEC 61508 (EF009889) sans
adapté aux fonctions de sécurité (EF001597) false
niveau de performance selon EN ISO 13849-1 (EF007399) sans
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) sans
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 90.0mm
hauteur (EF000040) 80.0mm
profondeur (EF000049) 62.0mm
