6ES7138-6AA00-0BA0
SIEMENS
1

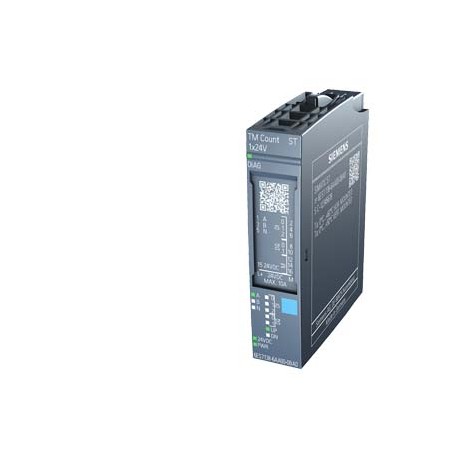

*** Pièce de rechange *** SIMATIC ET 200SP, TM compt. 1x 24V module de comptage, 1 voie pour codeur incrémental 24V ou Générateur d'impulsions, 3 entrées TOR, 2 DQ
AUTOMATISATION > SIMATIC ET200SP
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Valeur | Unité | |
---|---|---|
adapté à la détection de valeurs absolues (EF003259) | - | |
mesure de la fréquence (EF000599) | - | |
encastrement frontal possible (EF007016) | - | |
nombre d'interfaces matérielles en série RS-422 (EF003022) | - | |
catégorie de protection contre les explosions pour le gaz (EF003997) | - | |
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | - | |
adapté à la régulation mono-axe (EF003266) | - | |
degré de protection (NEMA) (EF011959) | - | |
tension d'alimentation CA 50 Hz (EF007532) | ['-', '-'] | V |
tension d'alimentation CA 60 Hz (EF007533) | ['-', '-'] | V |
tension d'alimentation CC (EF007534) | ['19.2', '28.8'] | V |
type de tension d’alimentation (EF002991) | DC | |
nombre de fonctions (EF003244) | - | |
nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 | |
nombre d'interfaces matérielles PROFINET (EF006932) | 0 | |
nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 | |
nombre d'interfaces matérielles en série RS-485 (EF003023) | - | |
nombre d'interfaces matérielles en série TTY (EF003024) | 0 | |
nombre d'interfaces matérielles parallèles (EF003026) | 0 | |
nombre d'interfaces matérielles Wireless (EF006933) | 0 | |
nombre d'interfaces matérielles USB (EF003025) | 0 | |
nombre d'autres interfaces matérielles (EF003027) | 0 | |
avec interface optique (EF003028) | false | |
protocole pris en charge pour TCP/IP (EF003050) | false | |
protocole pris en charge pour PROFIBUS (EF003052) | false | |
protocole pris en charge pour CAN (EF003053) | false | |
protocole pris en charge pour INTERBUS (EF003054) | false | |
protocole pris en charge pour ASI (EF003051) | false | |
supporte le protocole KNX (EF003055) | false | |
supporte protocole Modbus (EF003057) | false | |
protocole pris en charge pour Data-Highway (EF003058) | false | |
supporte le protocole DeviceNet (EF003059) | false | |
protocole pris en charge pour SUCONET (EF003060) | false | |
protocole pris en charge pour LON (EF003017) | false | |
protocole pris en charge pour PROFINET IO (EF007525) | false | |
protocole pris en charge pour PROFINET CBA (EF007524) | false | |
protocole pris en charge pour SERCOS (EF006657) | false | |
protocole pris en charge pour Foundation Fieldbus (EF007522) | false | |
protocole pris en charge pour EtherNet/IP (EF007521) | false | |
protocole pris en charge pour AS-Interface Safety at Work (EF007519) | false | |
protocole pris en charge pour DeviceNet Safety (EF007520) | false | |
protocole pris en charge pour INTERBUS-Safety (EF006662) | false | |
protocole pris en charge pour PROFIsafe (EF007526) | false | |
protocole pris en charge pour SafetyBUS p (EF007527) | false | |
protocole pris en charge pour autres systèmes de bus (EF003062) | false | |
standard radio Bluetooth (EF007178) | false | |
standard radio WLAN 802.11 (EF007179) | false | |
standard radio GPRS (EF008523) | false | |
standard radio GSM (EF008524) | false | |
standard radio UMTS (EF008525) | false | |
maître IO-Link (EF007298) | false | |
composants système (EF004118) | true | |
permet le comptage (EF003248) | true | |
adapté au pesage (EF003249) | false | |
adapté à la régulation de température (EF008344) | false | |
adapté à la régulation de soudure (EF003251) | false | |
adapté à la régulation de la pression (EF003252) | false | |
adapté à NC (EF003253) | false | |
adapté à la mesure du déplacement (EF003255) | true | |
adapté à CNC (EF003256) | false | |
adapté à SSI (EF003254) | false | |
adapté à la détection de valeurs incrémentales (EF003258) | true | |
adapté à la régulation du débit (EF003260) | false | |
adapté à la mesure du débit (EF003261) | false | |
adapté à la commande de trajectoire (EF003262) | false | |
adapté à la commande de cames (EF003263) | false | |
adapté au sciage à la volée (EF003264) | false | |
adapté à la régulation multi-axes (EF003265) | false | |
adapté au positionnement multi-axes (EF003267) | false | |
adapté au positionnement mono-axe (EF003268) | false | |
bloc fonctionnel de blocage du redémarrage (EF007212) | false | |
bloc fonctionnel de réinitialisation automatique (EF007208) | false | |
bloc fonctionnel de contrôle des contacteurs (EF007467) | false | |
bloc fonctionnel d'arrêt d'urgence (EF007211) | false | |
bloc fonctionnel d'équipements de protection électro-sensibles (EF007209) | false | |
bloc fonctionnel de commutateur de validation (EF007214) | false | |
bloc fonctionnel de circuit à deux mains (EF007215) | false | |
bloc fonctionnel de sélection du mode de fonctionnement (EF007210) | false | |
bloc fonctionnel de contrôle d'accès (EF007213) | false | |
indice de protection (IP) (EF005474) | IP20 | |
montage possible sur barres profilées (EF003972) | true | |
montage mural/direct possible (EF007020) | false | |
montage sur rack possible (EF007018) | true | |
adapté aux fonctions de sécurité (EF001597) | false | |
catégorie selon EN 954-1 (EF006782) | - | |
SIL conformément à IEC 61508 (EF009889) | - | |
niveau de performance selon EN ISO 13849-1 (EF007399) | - | |
matériel associé (Ex ia) (EF004141) | false | |
matériel associé (Ex ib) (EF004142) | false | |
catégorie de protection contre les explosions pour la poussière (EF003998) | sans | |
largeur (EF000008) | 15.0 | mm |
hauteur (EF000040) | 73.0 | mm |
profondeur (EF000049) | 58.0 | mm |
*** Pièce de rechange *** SIMATIC ET 200SP, TM compt. 1x 24V module de comptage, 1 voie pour codeur incrémental 24V ou Générateur d'impulsions, 3 entrées TOR, 2 DQ | ||
Informations générales | ||
Désignation du type de produit | TM Count 1x24V | |
Version du firmware | V1.3 | |
● Mise à jour du firmware possible | Oui | |
BaseUnits utilisables | Type BU A0 | |
Fonction du produit | ||
● Données I&M | Oui; I&M0 á I&M3 | |
● Mode synchrone | Oui | |
Ingénierie avec | ||
● STEP 7 TIA Portal configurable/intégré à partir de la version | V13 (FW V1.0), V14 (V1.2), V15 (FW V1.3) / V13 (FW V1.0), V14 SP1 (V1.2) | |
● STEP 7 configurable/intégré à partir de la version | À partir de V5.5 SP3, seulement jusqu'au FW V1.2 | |
● PROFIBUS à partir de la version/révision GSD | GSD Révision 5 | |
● PROFINET à partir de la version/révision GSD | GSDML V2.3 | |
Tension d'alimentation | ||
Tension de charge L+ | ||
● Valeur nominale (CC) | 24 V | |
● Plage admissible, limite inférieure (CC) | 19,2 V | |
● Plage admissible, limite supérieure (CC) | 28,8 V | |
● Protection contre l'inversion de polarité | Oui | |
Courant d'entrée | ||
Consommation, maxi | 60 mA; sans charge | |
Alimentation des capteurs | ||
Nombre de sorties | 1 | |
Alimentation des capteurs 24 V | ||
● 24 V | Oui; L+ (-0,8 V) | |
● Protection contre les courts-circuits | Oui; électronique / thermique | |
● Courant de sortie, maxi | 300 mA | |
Puissance dissipée | ||
Puissance dissipée, typ. | 1 W | |
Plage d'adresses | ||
Espace d'adresses par module | ||
● Entrées | 16 byte; 4 octets pour Fast Mode | |
● Sorties | 12 byte; 4 octets pour Motion Control, 0 octet pour Fast Mode | |
Configuration matérielle | ||
Codage automatique | ||
● Type d'élément de détrompage mécanique | Type B | |
Entrées TOR | ||
Nombre d'entrées TOR | 3 | |
entrées TOR, paramétrables | Oui | |
Caractéristique d'entrée selon CEI 61131, type 3 | Oui | |
Fonctions entrées TOR, paramétrables | ||
● Start/Stop porte | Oui | |
● Capture | Oui | |
● Synchronisation | Oui | |
● entrée TOR librement configurable | Oui | |
Tension d'entrée | ||
● Valeur nominale (CC) | 24 V | |
● pour état log. "0" | -5 ... +5 V | |
● pour état log. "1" | +11 à +30 V | |
● tension admissible à l'entrée, min. | -30 V; -5 V permanent, -30 V protection inversion polarité courte durée | |
● tension admissible à l'entrée, max. | 30 V | |
Courant d'entrée | ||
● pour état log. "1", typ. | 2,5 mA | |
Retard d'entrée (pour valeur nominale de la tension d'entrée) | ||
pour entrées standard | ||
— paramétrable | Oui; aucun / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms | |
— pour "0" vers "1", mini | 6 µs; pour paramétrage "aucun" | |
— pour "1" vers "0", mini | 6 µs; pour paramétrage "aucun" | |
pour fonctions technologiques | ||
— paramétrable | Oui | |
Longueur de câble | ||
● blindé, maxi | 1 000 m | |
● non blindé, max. | 600 m | |
Sorties TOR | ||
Type de sortie TOR | Transistor | |
Nombre de sorties TOR | 2 | |
sorties TOR, paramétrables | Oui | |
Protection contre les courts-circuits | Oui; électronique / thermique | |
● Seuil de réponse, typ. | 1 A | |
Limitation de la tension de coupure inductive à | L+ (-33 V) | |
Activation d'une entrée TOR | Oui | |
Fonctions sorties TOR, paramétrables | ||
● Commutation sur valeur de comparaison | Oui | |
● sortie TOR librement configurable | Oui | |
Pouvoir de coupure des sorties | ||
● pour charge résistive, max. | 0,5 A; par sortie TOR | |
● pour charge de lampes, maxi | 5 W | |
Plage de résistance de charge | ||
● Limite inférieure | 48 Ω | |
● Limite supérieure | 12 kΩ | |
Tension de sortie | ||
● pour état log. "1", mini | 23,2 V; L+ (-0,8 V) | |
Courant de sortie | ||
● pour état log. "1" valeur nominale | 0,5 A; par sortie TOR | |
● pour état log. "1" plage admissible, maxi | 0,6 A; par sortie TOR | |
● pour état log. "1" courant de charge minimal | 2 mA | |
● pour état log. "0" courant résiduel, maxi | 0,5 mA | |
Temps de retard de sortie pour charge ohmique | ||
● pour "0" vers "1", maxi | 50 µs | |
● pour "1" vers "0", max. | 50 µs | |
Fréquence de commutation | ||
● pour charge résistive, max. | 10 kHz | |
● pour charge inductive, maxi | 0,5 Hz; selon CEI 60947-5-1, DC-13 ; tenir compte de la courbe de déclassement | |
● pour charge de lampes, maxi | 10 Hz | |
Courant total des sorties | ||
● Courant max. par module | 1 A | |
Longueur de câble | ||
● blindé, maxi | 1 000 m | |
● non blindé, max. | 600 m | |
Capteurs | ||
Capteurs raccordables | ||
● Détecteur 2 fils | Oui | |
— Courant de repos admis (détecteur 2 fils), max. | 1,5 mA | |
Signaux de capteurs, codeurs incrémental (sans signaux inversés) | ||
● Tension d'entrée | 24 V | |
● Fréquence d'entrée, maxi | 200 kHz | |
● Fréquence de comptage, max. | 800 kHz; pour évaluation quadruple | |
● Longueur de câble blindé, maxi | 600 m; pour 200 KHz ; en fonction de la fréquence d'entrée, du codeur et de la qualité du câble ; max. 50 m à 200 kHz | |
● Filtre de signal, paramétrable | Oui | |
● Codeur incrémental avec pistes A/B, phases à 90° | Oui | |
● Codeur incrémental avec pistes A/B, phases à 90° et voie zéro | Oui | |
● Capteur à impulsions | Oui | |
● Capteur à impulsion directionnel | Oui | |
● Capteur à impulsion avec signal pulsé dans chaque direction | Oui | |
Signal de capteur 24 V | ||
— tension admissible à l'entrée, min. | -30 V | |
— tension admissible à l'entrée, max. | 30 V | |
Réalisation physique de l'interface | ||
● Type M/P | Oui | |
● Caractéristique d'entrée selon CEI 61131, type 3 | Oui | |
Alarmes/diagnostic/information d'état | ||
Valeurs de remplacement applicables | Oui; paramétrable | |
Alarmes | ||
● Alarme de diagnostic | Oui | |
● Alarme process | Oui | |
Diagnostics | ||
● Surveillance de la tension d'alimentation | Oui | |
● Rupture de fil | Oui | |
● Court-circuit | Oui | |
● Défaut de passage A/B pour codeur incrémental | Oui | |
● Signalisation groupée de défaut | Oui | |
Signalisation de diagnostic par LED | ||
● Surveillance de la tension d'alimentation (LED PWR) | Oui; LED verte PWR | |
● Affichage de l'état de la voie | Oui; LED verte | |
● pour diagnostic du module | Oui; LED verte / rouge DIAG | |
● Signalisation d'état Comptage (verte) | Oui | |
● Signalisation d'état Décomptage (verte) | Oui | |
Fonctions intégrées | ||
Nombre de compteurs | 1 | |
Fréquence de comptage (compteurs), maxi | 800 kHz; pour évaluation quadruple | |
Fast Mode | Oui; À partir du firmware V1.2 | |
Fonctions de comptage | ||
● utilisable avec TO High_Speed_Counter | Oui | |
● Comptage sans fin | Oui | |
● Comportement de comptage paramétrable. | Oui | |
● Porte matérielle via entrée TOR | Oui | |
● Porte logicielle | Oui | |
● Arrêt déclenché par événement | Oui | |
● Synchronisation via entrée TOR | Oui | |
● Plage de comptage, paramétrable | Oui | |
Comparateur | ||
— Nombre de comparateurs | 2 | |
— Dépendance de la direction | Oui | |
— modifiable depuis le programme utilisateur | Oui | |
Saisie de position | ||
● Saisie incrémentale | Oui | |
● convient à S7-1500 Motion Control | Oui | |
Fonctions de mesure | ||
● Temps de mesure, paramétrable | Oui | |
● Adaptation dynamique du temps de mesure | Oui | |
● Nombre de seuils, paramétrable | 2 | |
Etendue de mesure | ||
— Mesure de fréquence, min. | 0,04 Hz | |
— Mesure de fréquence, max. | 800 kHz | |
— Mesure de durée de période, min. | 1,25 µs | |
— Mesure de durée de période, max. | 25 s | |
Précision | ||
— Mesure de fréquence | 100 ppm ; en fonction du signal de mesure et de l'évaluation du signal | |
— Mesure de durée de période | 100 ppm ; en fonction du signal de mesure et de l'évaluation du signal | |
— Mesure de vitesse | 100 ppm ; en fonction du signal de mesure et de l'évaluation du signal | |
Séparation galvanique | ||
Séparation galvanique des canaux | ||
● entre voies et bus interne | Oui | |
Isolation | ||
Isolation vérifiée avec | 707 V CC (type Test) | |
Conditions ambiantes | ||
Température ambiante en service | ||
● Montage horizontal, mini | -30 °C | |
● Montage horizontal, maxi | 60 °C | |
● Montage vertical, mini | -30 °C | |
● Montage vertical, maxi | 50 °C | |
Mode décentralisé | ||
vers SIMATIC S7-300 | Oui | |
vers SIMATIC S7-400 | Oui | |
vers SIMATIC S7-1200 | Oui | |
vers SIMATIC S7-1500 | Oui | |
vers maître standard PROFIBUS | Oui | |
vers contrôleur standard PROFINET | Oui | |
Dimensions | ||
Largeur | 15 mm | |
Hauteur | 73 mm | |
Profondeur | 58 mm | |
Poids | ||
Poids approx. | 45 g | |
dernière modification : | 28-08-2020 |
Produit | |||
Numéro d'article | 6ES7138-6AA00-0BA0 | ||

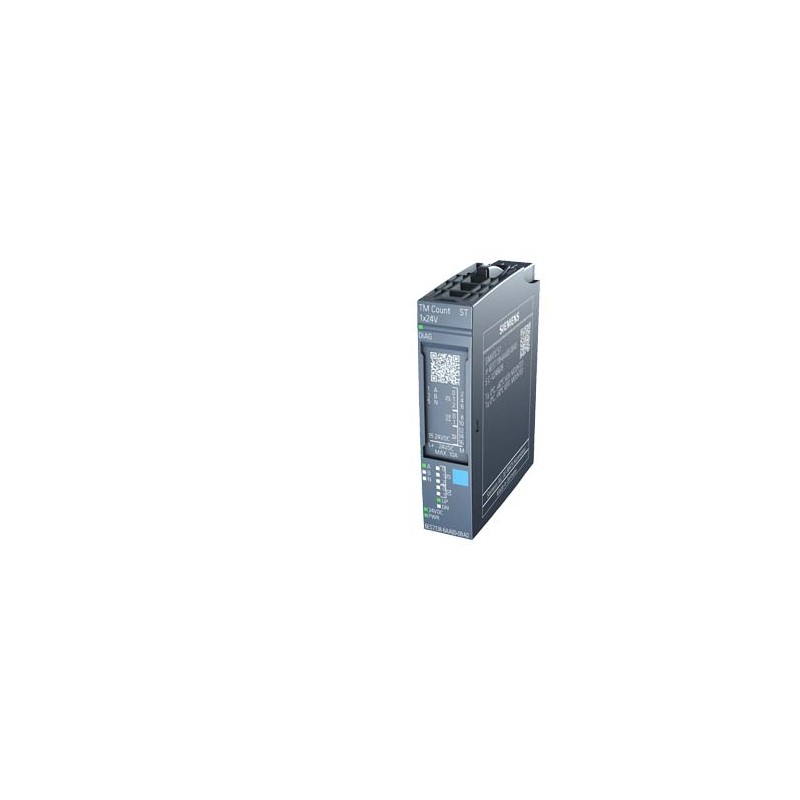

Description d'article | *** Pièce de rechange *** SIMATIC ET 200SP, TM compt. 1x 24V module de comptage, 1 voie pour codeur incrémental 24V ou Générateur d'impulsions, 3 entrées TOR, 2 DQ | ||
Famille de produit | Indisponible. | ||
Cycle de vie du produit (PLM) | PM410:Commencez phase de soutien / Pièces de rechange & Repare - Période de soutien | ||
Date de fin de vie du produit | Produkt gestrichen seit: 30.03.2020 | ||
Notes | Ce produit ne peut être commandé qu'en tant que pièce de rechange. Pour cela cliquez sur l'icône "Service" ci-dessus puis "Service & Pièces de Rechange" pour accéder au panier "Pièces de Rechange"Vous pouvez aussi envoyer si besoin une demande de prix à l'adresse suivante :<a href="mailto:[email protected]?Subject=Demande%20de%20prix">[email protected]</a> Pour plus d'information merci de contacter votre interlocuteur Siemens habituel | ||
Successor information | |||
Successeur | 6ES7138-6AA01-0BA0 | ||
Description article de remplacement | SIMATIC ET 200SP, TM compt. 1x 24V module de comptage, 1 voie pour 24V incrémental- ou générateur d'impulsions, 3 entrées TOR, 2 sorties TOR, convient pour type de BU A0, colisage: 1 pièce, | ||
Données Prix | |||
Groupe de prix | 255 | ||
Coefficient Metal | Nullement | ||
Informations Livraison | |||
Caractéristiques d'exportation | ECCN : EAR99H / AL : N | ||
Délai Appro Fsseur (hors transport) | 1 Jour(s) | ||
Poids Net par quantité | 0.054 kg | ||
Dimensions Produit (largeur x Longueur x Hauteur) | Indisponible. | ||
Dimension emballage | 6.40 x 7.80 x 2.30 | ||
Unité de mesure de l'emballage | CM | ||
Quantité | 1 Pc | ||
Quantité par emballage | 1 | ||
Informations produit supplémentaires | |||
EAN | 4047623402947 | ||
UPC | 887621541804 | ||
N° d'Export | 85389091 | ||
Rubrique catalogue (PDF) | ST9-E5 | ||
Groupe de produit | 4520 | ||
Group Code | R111 | ||
Pays d'origine | Allemagne | ||
Conformité à la directive RoHS | Conforme directive RoHS depuis :: 22.11.2013 | ||
Classe de produit | A: problem-free, re-useable at short notice | ||
Directive environnementale DEEE : | Oui | ||
Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| ||
Classification | |||
Indisponible. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATÁLOGO SIEMENS AUTOMATIZACIÓN FR.pdf | 22 Mbytes | |
6ES7138-6AA00-0BA0 FR_6ES7138-6AA00-0BA0.pdf | 141 Kbytes |
Aucun commentaire sur le produit encore.
Score: | |
Nom: | |
Email: | |
Titre: | |
Commentaire: | |
Recommandez-vous acheter ce produit? | |
Écrire commentaire |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
