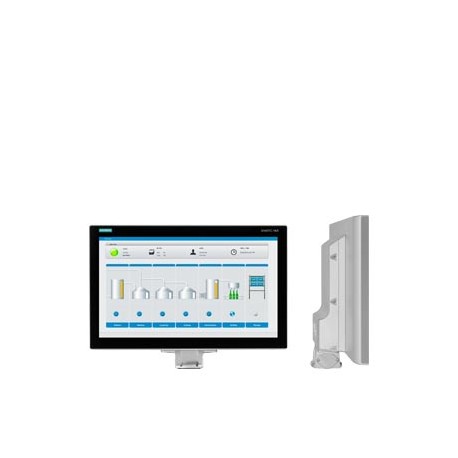

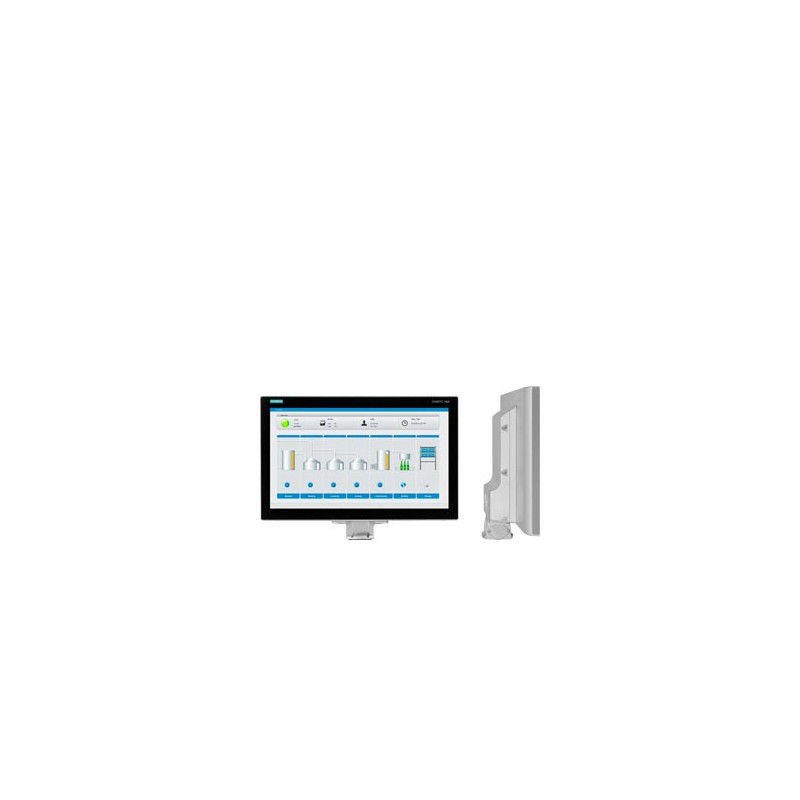

6AV7863-3MA14-1AA0 SIEMENS SIMATIC IFP1900 Pro, Flat Panel écran 19" (16:9), Multitouch, préparé pour pied e.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AV7863-3MA14-1AA0 SIEMENS SIMATIC IFP1900 Pro, Flat Panel écran 19" (16:9), Multitouch, préparé pour pied e..

6AV7863-3MA14-1AA0

SIEMENS

SIMATIC IFP1900 Pro, Flat Panel écran 19" (16:9), Multitouch, préparé pour pied et éléments d'extension; Extended version jusqu'à 30m, 1366 x 768 pixels, pour 24V CC, interface display-Port/DVI, IP65, complètement protège, design Standard

Plus de détails


AUTOMATISATION > SIMATIC IPC - Informatique industrielle

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001428 - Écran encastrable

Valeur Unité
profondeur d'encastrement (EF000218) -mm
montage possible sur barres profilées (EF003972) -
largeur de l'avant (EF003651) -mm
avec écran tactile (EF003102) -
avec signal vidéo interface matérielle, numérique (EF003316) -
avec interface matérielle USB (EF003317) -
tension d'alimentation CA 50 Hz (EF007532) -V
nombre de touches de fonction (EF003142) -
avec signal vidéo interface matérielle, analogique (EF003315) -
tension d'alimentation CA 60 Hz (EF007533) -V
classe de protection (IP), face avant (EF003118) -
hauteur de l'avant (EF003652) -mm
encastrement frontal possible (EF007016) -
fréquence de balayage (EF003984) -kHz
montage sur rack possible (EF007018) -
montage mural/direct possible (EF007020) -
avec interface matérielle PS2 (EF003318) -
tension d'alimentation CC (EF007534) ['19.2', '28.8']V
type de tension d’alimentation (EF002991) DC
finition de l'écran (EF008244) TFT
avec écran couleur (EF003097) true
nombre de couleurs de l'écran (EF003098) 16777216
nombre d'échelles de gris/de bleu de l'écran (EF008515) -
taille de l'écran (EF002032) 19.0inch
nombre de pixels, horizontal (EF003099) 1366
nombre de pixels, vertical (EF003100) 768
avec affichage à l'écran (EF003314) false
clavier intégré (EF003141) false
commande de curseur de souris intégrée (EF003143) true
température d'utilisation (EF002393) ['0', '45']°C
fréquence de ligne (EF003312) ['-', '-']kHz
adapté aux fonctions de sécurité (EF001597) false


SIMATIC IFP1900 Pro, Flat Panel écran 19" (16:9), Multitouch, préparé pour pied et éléments d'extension; Extended version jusqu'à 30m, 1366 x 768 pixels, pour 24V CC, interface display-Port/DVI, IP65, complètement protège, design Standard
Informations générales
Désignation du type de produitIFP1900 PRO
Désignation abrégéeÉcran plat 19" PRO multitactile ext.
Ecran
Technologie de l'écranAfficheur large TFT, rétroéclairage LED
Diagonale d'écran19 in
Diagonale d'écran [cm]47 cm
Largeur d'écran409,8 mm
Hauteur d'écran230,4 mm
Configuration sur écran (OSD)Non; paramétrable par logiciel
Nombre de couleurs16 777 216; 24 bit
Angle d'observation170° x 160°
Résolution (en pixels)
● Résolution d'image horizontale1 366 Pixel
● Résolution d'image verticale768 Pixel
● Taille pixel, horizontal0,3 mm
● Taille pixel, vertical0,3 mm
Caractéristiques générales
● Luminosité/contraste300 cd/m² / 1 000:1
● glace en verre minéral trempé traitée anti-refletsOui
● dissociable de l'unité centrale30 m
● luminance300 cd/m²
Rétroéclairage
● Type de rétroéclairageLED
● MTBF du rétroéclairage (à 25 °C)50 000 h; à 25°C
● Rétroéclairage à intensité variableOui; 0-100 %
Organes de commande
Périphérique de saisie
● Commande du curseur souris intégréeOui; aussi en externe via USB
Polices de clavier
● Touches de fonctionNon
— Nombre de touches de fonction0
Commande tactile
● Exécution à écran tactileOui
● Exécution à écran tactile multipointOui; projectif-capacitif
● Clavier virtuelOui
Type de configuration/Fixation
ConfigurationMontage sur pied-support
Montage sur bras-supportNon
Montage sur piedOui
Appareil encastrableNon; Fermé de tous côtés IP65
angle d'inclinaison vertical maximal autorisé vers l'avant par rapport à la verticale45°
angle d'inclinaison vertical maximal autorisé vers l'arrière par rapport à la verticale45°
Tension d'alimentation
Type de tension d'alimentation24 V CC
Valeur nominale (CC)24 V; TBTP / TBTS libre de potentiel
Plage admissible, limite inférieure (CC)19,2 V
Plage admissible, limite supérieure (CC)28,8 V
Courant d'entrée
Consommation (valeur nominale)2 A
Courant d'appel, maxi2,8 A
Courant d'enclenchement I²t0,5 A²·s
Puissance
Puissance active absorbée, typ.40 W
Puissance dissipée
Puissance dissipée, typ.40 W
Puissance dissipée, maxi60 W
Interfaces
Nombre d'interfaces USB2; USB 2.0 type A
USB en face arrièreOui; 2x onboard
Connexion pour clavier/sourisUSB
Interfaces vidéo
● Signal vidéo analogique (VGA)Non
● DVI-DOui
● DisplayPortOui; DisplayPort V1.1
Interfaces tactiles
● USBOui
Degré et classe de protection
IP (face avant)IP65
IP (à l'arrière)IP65
NEMA (en face avant)
● Capot type 4 face avantOui
● Capot type 4x face avantOui
Normes, homologations, certificats
Marquage CEOui
cULusOui; selon UL 508
RCM (anciennement C-TICK)Oui
Homologation KCOui
EAC (anciennement Gost-R)Oui
Utilisation en zone à risque d'explosion Ex
● ATEX Zone 2Oui
● ATEX Zone 22Oui
● IECEx Zone 2Oui
● IECEx Zone 22Oui
● cULus Class I Zone 2, Division 2Oui
● FM Class I Division 2Oui
Conditions ambiantes
Température ambiante en service
● mini0 °C
● max.45 °C
Température ambiante à l'entreposage / au transport
● mini-20 °C
● max.60 °C
Humidité relative de l'air
● Service, maxi95 %; sans condensation
Vibrations
● Tenue aux vibrations en service10 m/s²
● Tenue aux vibrations au transport / à l'entreposage10 m/s²
Essai de tenue au choc
● Tenue aux chocs en service150 m/s²
● accélération de l'amplitude des chocs / pendant l'entreposage/le transport150 m/s²
Mécanique/Matériau
Matériau du boîtier (face avant)De conception standard
● AluminiumOui
● VerreOui; sur face avant
Dimensions
Largeur462 mm
Hauteur296 mm; sans adaptateur de base
Profondeur94 mm; sans adaptateur de base
Poids
Poids sans emballage7,3 kg
Poids, y compris emballage10 kg
dernière modification :19-08-2020


Produit
Numéro d'article6AV7863-3MA14-1AA0
Description d'articleSIMATIC IFP1900 Pro, Flat Panel écran 19" (16:9), Multitouch, préparé pour pied et éléments d'extension; Extended version jusqu'à 30m, 1366 x 768 pixels, pour 24V CC, interface display-Port/DVI, IP65, complètement protège, design Standard
Famille de produitSIMATIC Industrial Flat Panel PRO
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 01.07.2020
Données Prix
Groupe de prix275
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité9.100 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage51.00 x 62.00 x 22.00
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EANIndisponible.
UPC804766673580
N° d'Export85371098
Rubrique catalogue (PDF)ST9.80
Groupe de produit4B44
Group CodeR115
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.12.2017
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass619-20-02-01
eClass7.119-20-02-01
eClass819-20-02-01
eClass919-20-02-01
eClass9.119-20-02-01
ETIM5EC001428
ETIM6EC001428
ETIM7EC001428
IDEA46675
UNSPSC1543-21-19-02
