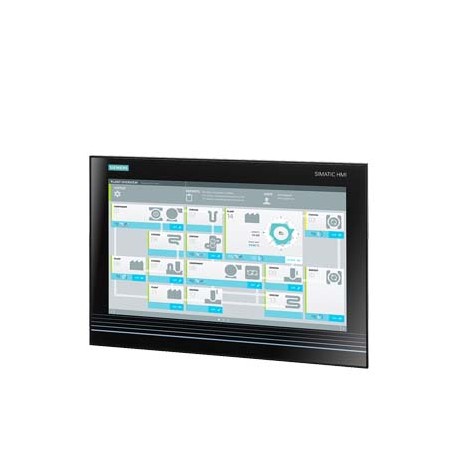

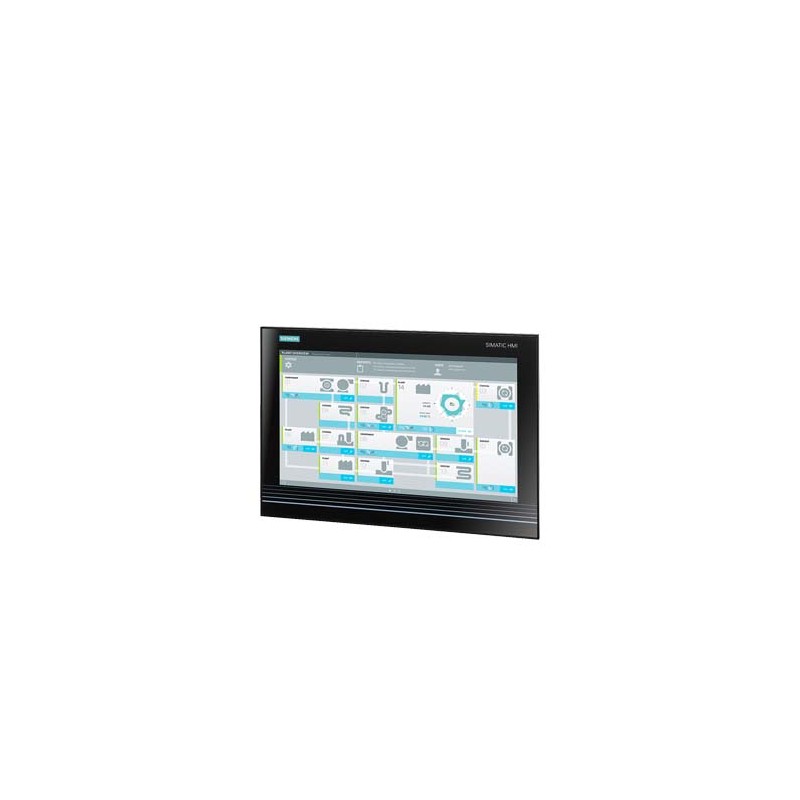

6AV7863-2MB10-0SA0 SIEMENS SIMATIC IFP1500 écran Flat Panel 15" (16: 9): multitactile, version étendue jusqu.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AV7863-2MB10-0SA0 SIEMENS SIMATIC IFP1500 écran Flat Panel 15" (16: 9): multitactile, version étendue jusqu..

6AV7863-2MB10-0SA0

SIEMENS

SIMATIC IFP1500 écran Flat Panel 15" (16: 9): multitactile, version étendue jusqu'à 30m, 1366 x 768 pixels, pour 24V CC et 100-240V CA, interface DisplayPort/DVI avec câble DVI/USB 1,8m homologation navale

Plus de détails


AUTOMATISATION > SIMATIC - Produit discontinué

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001428 - Écran encastrable

Valeur Unité
commande de curseur de souris intégrée (EF003143) -
avec interface matérielle PS2 (EF003318) -
clavier intégré (EF003141) -
avec interface matérielle USB (EF003317) -
montage mural/direct possible (EF007020) -
encastrement frontal possible (EF007016) -
fréquence de balayage (EF003984) -kHz
montage sur rack possible (EF007018) -
classe de protection (IP), face avant (EF003118) -
montage possible sur barres profilées (EF003972) -
nombre de touches de fonction (EF003142) -
tension d'alimentation CA 50 Hz (EF007532) ['90', '264']V
tension d'alimentation CA 60 Hz (EF007533) ['90', '264']V
tension d'alimentation CC (EF007534) ['19.2', '28.8']V
type de tension d’alimentation (EF002991) AC/DC
avec signal vidéo interface matérielle, analogique (EF003315) false
avec signal vidéo interface matérielle, numérique (EF003316) true
finition de l'écran (EF008244) TFT
avec écran couleur (EF003097) true
nombre de couleurs de l'écran (EF003098) 16777216
nombre d'échelles de gris/de bleu de l'écran (EF008515) -
taille de l'écran (EF002032) 15.6inch
nombre de pixels, horizontal (EF003099) 1366
nombre de pixels, vertical (EF003100) 768
avec affichage à l'écran (EF003314) false
avec écran tactile (EF003102) true
température d'utilisation (EF002393) ['0', '50']°C
fréquence de ligne (EF003312) ['-', '-']kHz
adapté aux fonctions de sécurité (EF001597) false
largeur de l'avant (EF003651) 416.5mm
hauteur de l'avant (EF003652) 298.0mm
profondeur d'encastrement (EF000218) 62.5mm


SIMATIC IFP1500 écran Flat Panel 15" (16: 9): multitactile, version étendue jusqu'à 30m, 1366 x 768 pixels, pour 24V CC et 100-240V CA, interface DisplayPort/DVI avec câble DVI/USB 1,8m homologation navale
Informations générales
Désignation du type de produitIFP1500
Désignation abrégéeÉcran plat 15" multitactile ext. Marine
Ecran
Technologie de l'écranAfficheur large TFT, rétroéclairage LED
Diagonale d'écran15,6 in
Diagonale d'écran [cm]40 cm
Largeur d'écran344,2 mm
Hauteur d'écran193,5 mm
Configuration sur écran (OSD)Non; paramétrable par logiciel
Nombre de couleurs16 777 216
Angle d'observation160° x 160°
Résolution (en pixels)
● Résolution d'image horizontale1 366 Pixel
● Résolution d'image verticale768 Pixel
● Taille pixel, horizontal0,252 mm
● Taille pixel, vertical0,252 mm
Caractéristiques générales
● Luminosité/contraste400 cd/m² / 900:1
● dissociable de l'unité centrale30 m
● luminance400 cd/m²
Rétroéclairage
● Type de rétroéclairageLED
● MTBF du rétroéclairage (à 25 °C)70 000 h; à 25°C
● Rétroéclairage à intensité variableOui; 0-100 %
Organes de commande
Polices de clavier
● Touches de fonctionNon
Commande tactile
● Exécution à écran tactileOui; projectif-capacitif
● Clavier virtuelOui
Type de configuration/Fixation
Appareil encastrableOui; Mode portrait possible
angle d'inclinaison vertical maximal autorisé vers l'avant par rapport à la verticale35°
angle d'inclinaison vertical maximal autorisé vers l'arrière par rapport à la verticale35°
Tension d'alimentation
Type de tension d'alimentationCA/CC
Valeur nominale (CC)24 V
Plage admissible, limite inférieure (CC)19,2 V
Plage admissible, limite supérieure (CC)28,8 V
Valeur nominale (CA)100 V; jusqu'à 240 V, 50/60 Hz
Plage admissible, limite inférieure (CA)90 V
Plage admissible, limite supérieure (CA)264 V
Puissance dissipée
Puissance dissipée, typ.40 W
Puissance dissipée, maxi60 W
Interfaces
USB en face arrièreOui; 2x onboard
Connexion pour clavier/sourisUSB
Interfaces vidéo
● Signal vidéo analogique (VGA)Non
● DVI-DOui
● DisplayPortOui; DisplayPort V1.1
Interfaces tactiles
● USBOui
Degré et classe de protection
IP (face avant)IP65
IP (à l'arrière)IP20
NEMA (en face avant)
● Capot type 4 face avantOui
● Capot type 4x face avantOui
● Capot type 12 face avantOui
Normes, homologations, certificats
Marquage CEOui
cULusOui; selon UL 508
RCM (anciennement C-TICK)Oui
Homologation KCOui
EAC (anciennement Gost-R)Oui
Utilisation en zone à risque d'explosion Ex
● ATEX Zone 2Non
● ATEX Zone 22Non
● FM Class I Division 2Non
Agrément pour constructions navales
● Germanischer Lloyd (GL)Oui
● American Bureau of Shipping (ABS)Oui
● Bureau Veritas (BV)Oui
● Det Norske Veritas (DNV)Oui
● Lloyds Register of Shipping (LRS)Oui
● Nippon Kaiji Kyokai (Class NK)Oui
Conditions ambiantes
Température ambiante en service
● mini0 °C
● max.50 °C; Montage vertical (format transversal)
Température ambiante à l'entreposage / au transport
● mini-20 °C
● max.60 °C
Humidité relative de l'air
● Service, maxi95 %; sans condensation
Vibrations
● Tenue aux vibrations en service10 m/s²
● Tenue aux vibrations au transport / à l'entreposage10 m/s²
Essai de tenue au choc
● Tenue aux chocs en service150 m/s²
● accélération de l'amplitude des chocs / pendant l'entreposage/le transport150 m/s²
Dimensions
Largeur de la face avant416,5 mm
Hauteur de la face avant298 mm
Découpe d'encastrement, largeur398 mm; Tolérance : +1 mm
Découpe d'encastrement, hauteur279 mm; Tolérance : +1 mm
Profondeur62,5 mm
Poids
Poids sans emballage4,2 kg
Poids, y compris emballage5,3 kg
dernière modification :29-08-2020


Produit
Numéro d'article6AV7863-2MB10-0SA0
Description d'articleSIMATIC IFP1500 écran Flat Panel 15" (16: 9): multitactile, version étendue jusqu'à 30m, 1366 x 768 pixels, pour 24V CC et 100-240V CA, interface DisplayPort/DVI avec câble DVI/USB 1,8m homologation navale
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 01.10.2019
Données Prix
Groupe de prix2AP
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité7.080 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballageIndisponible.
Unité de mesure de l'emballageIndisponible.
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EANIndisponible.
UPCIndisponible.
N° d'Export85371098
Rubrique catalogue (PDF)ST9.80
Groupe de produit4322
Group CodeR115
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 22.04.2016
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.
