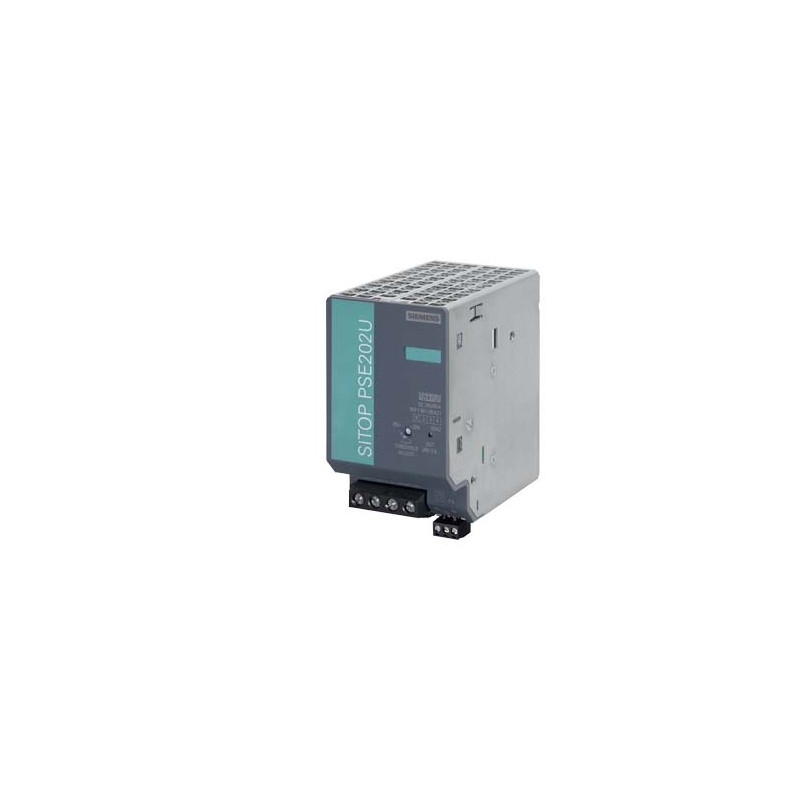

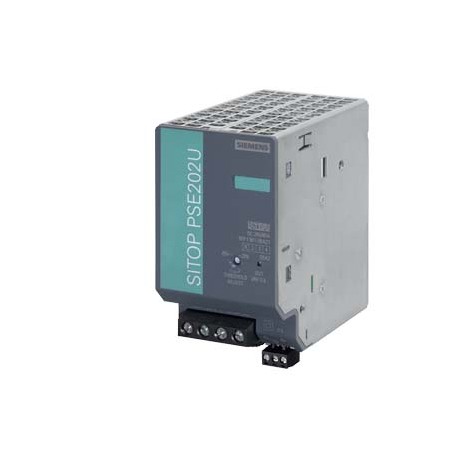

6AG1961-3BA21-7AX0 SIEMENS Module de redondance SIPLUS PS E202U -40...+70°C avec Conformal Coating basé sur ..
6AG1961-3BA21-7AX0
SIEMENS
Module de redondance SIPLUS PS E202U -40...+70°C avec Conformal Coating basé sur 6EP1961-3BA21 . Entrée/sortie : 24V CC/40A approprié pour le découplage de deux alimentations SITOP avec courant de sortie de 20A chacun max.
SIPLUS, module de redondance PS E202U -40 à + 70 ° C, avec une couche de protection spéciale, basée sur 6EP1961-3BA21 . entrée/sortie: DC 24 V/40 A ajustement pour le découplage de deux alimentations SITOP avec une intensité de sortie maximale de 20 chaque
AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Les plus vendus
▲En savoir plus
▲ETIM: EC002584 - Accessoires pour commandes
| Valeur | Unité | |
|---|---|---|
| type d’accessoires mécaniques (EF005994) | - | |
| type d’accessoires électriques (EF005722) | - |
| SIPLUS PSE202U MODULE REDONDANCE | ||
| Module de redondance SIPLUS PS E202U -40...+70°C avec Conformal Coating basé sur 6EP1961-3BA21 . Entrée/sortie : 24V CC/40A approprié pour le découplage de deux alimentations SITOP avec courant de sortie de 20A chacun max. | ||
| Entrée | ||
| Entrée | Tension continue | |
| Tension d'alimentation | ||
| ● pour CC | 24 ... 24 V | |
| Tension d'entrée | ||
| ● pour CC | 24 ... 28,8 V | |
| Sortie | ||
| Sortie | Tension continue stabilisée, flottante | |
| Tension nominale Us nom CC | 24 V | |
| Tension de sortie | Ue - env. 0,5 A | |
| Fonction produit Tension de sortie réglable | Non | |
| Affichage de fonctionnement | LED verte pour "les deux tensions d'entrée > seuil de résponse"; LED rouge pour "une au moins des tensions d'entrée < seuil de résponse" | |
| Signalisation | Contact de relais libre de potentiel (inverseur, charge admissible 8 A/240 V CA, 24 V CC): Signalisation OK si les deux tensions d'entrée > seuil de réponse, seuil de résponse réglable de 20 ... 25 V | |
| Courant nominal Ie nom | 40 A | |
| Plage de courant | 40 A | |
| ● Remarque | courant cumulé max. 40 A; +60 ... +70 °C: derating 3%/K | |
| Rendement | ||
| Rendement pour Us nom, Is nom, env. | 96,6 % | |
| Puissance dissipée pour Us nom, Is nom, env. | 34 W | |
| Puissance dissipée [W] en fonctionnement à vide max. | 1,5 W | |
| Sécurité | ||
| Séparation galvanique | oui, TBTS selon EN 60950-1 (contact de relais) | |
| Classe de protection | Classe III | |
| Degré de protection (EN 60529) | IP20 | |
| Homologations | ||
| Marquage CE | Oui | |
| CEM | ||
| Niveau d'émission | EN 55022 classe B | |
| Immunité aux perturbations | EN 61000-6-2 | |
| conditions d´environnement | ||
| Température ambiante pour position de montage verticale en service | -40 ... +70; en convection naturelle (propre) | |
| Température ambiante pendant l'entreposage et le transport | -40 ... +85 | |
| Altitude d'implantation pour altitude au-dessus de max. | 6 000 m | |
| Conditions ambiantes rapporté facteurs de température ambiante/pression atmosphérique/altitude d'implantation | En cas de fonctionnement à des altitudes de 2000 - 6000 m : déclassement de puissance de sortie de -7,5 %/1000 m ou réduction de la température ambiante de 5 K/1000 m | |
| Humidité relative avec condensation selon CEI 60068-2-38 max. | 100 %; HR condensation/gel inclus (aucune mise en service en état de condensation), montage horizontal | |
| Résistance aux sollicitations chimiques contre les lubrifiants réfrigérants du commerce | Oui; avec diesel et gouttelettes d'huile dans l'air | |
| Résistance aux substances biologiquement actives Conformité selon EN 60721-3-3 | Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande | |
| Résistance aux substances chimiquement actives Conformité selon EN 60721-3-3 | Oui; Classe 3C4 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) | |
| Résistance aux substances mécaniquement actives Conformité selon EN 60721-3-3 | Oui; Classe 3S4 y compris sable, poussière | |
| Résistance aux substances biologiquement actives conformité selon EN 60721-3-6 | Oui; Classe 6B2 spores fongiques (faune exceptée) | |
| Résistance aux substances chimiquement actives conformité selon EN 60721-3-6 | Oui; Classe 6C3 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) | |
| Résistance aux substances mécaniquement actives conformité selon EN 60721-3-6 | Oui; Classe 6S3 y compris sable, poussière | |
| Revêtement pour carte imprimé équipée selon EN 61086 | Oui; Classe 2 pour haute disponibilité | |
| Exécution du revêtement protection contre la pollution selon EN 60664-3 | Oui; Protection de type 1 | |
| Type de contrôle du revêtement selon MIL-I-46058C | Oui; Pendant le cycle de vie, le revêtement peut se décolorer | |
| Conformité produit du revêtement Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830A | Oui; Conformal Coating, classe A | |
| Caractéristiques mécaniques | ||
| Connectique | raccordement à vis | |
| Connecteurs | ||
| ● Entrée réseau | Entrée, sortie et masse: Chacun une borne à vis pour 0,33 ... 10 mm² pour âme massive/souple | |
| ● contacts auxiliaires | contact de relais: 3 bornes à vis pour 0,5 ... 2,5 mm² pour âme massive/souple | |
| Largeur du boîtier | 70 mm | |
| Hauteur du boîtier | 125 mm | |
| Profondeur du boîtier | 120 mm | |
| Distance à respecter | ||
| ● haut | 50 mm | |
| ● bas | 50 mm | |
| ● gauche | 0 mm | |
| ● droite | 0 mm | |
| Poids, env. | 0,5 kg | |
| Caractéristique produit du boîtier Boîtier juxtaposable | Oui | |
| Fixation | Encliquetage sur rail EN 60715 35×7,5/15 | |
| MTBF pour 40 °C | 6 471 654 h | |
| autres remarques | Sauf mention contraire, toutes les indications valent à la tension d‘entrée nominale et à une température ambiante de +25 °C | |
| Produit | ||||||||||||||||||||||||||||||||||||||||
| Numéro d'article | 6AG1961-3BA21-7AX0 | |||||||||||||||||||||||||||||||||||||||
| Description d'article | Module de redondance SIPLUS PS E202U -40...+70°C avec Conformal Coating basé sur 6EP1961-3BA21 . Entrée/sortie : 24V CC/40A approprié pour le découplage de deux alimentations SITOP avec courant de sortie de 20A chacun max. | |||||||||||||||||||||||||||||||||||||||
| Famille de produit | SIPLUS Module de redondance | |||||||||||||||||||||||||||||||||||||||
| Cycle de vie du produit (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||||||||
| Données Prix | ||||||||||||||||||||||||||||||||||||||||
| Groupe de prix | 471 | |||||||||||||||||||||||||||||||||||||||
| Coefficient Metal | Nullement | |||||||||||||||||||||||||||||||||||||||
| Informations Livraison | ||||||||||||||||||||||||||||||||||||||||
| Caractéristiques d'exportation | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||||||||
| Délai Appro Fsseur (hors transport) | 23 Jour(s) | |||||||||||||||||||||||||||||||||||||||
| Poids Net par quantité | 0.411 kg | |||||||||||||||||||||||||||||||||||||||
| Dimensions Produit (largeur x Longueur x Hauteur) | Indisponible. | |||||||||||||||||||||||||||||||||||||||
| Dimension emballage | 13.50 x 13.50 x 8.00 | |||||||||||||||||||||||||||||||||||||||
| Unité de mesure de l'emballage | CM | |||||||||||||||||||||||||||||||||||||||
| Quantité | 1 Pc | |||||||||||||||||||||||||||||||||||||||
| Quantité par emballage | 1 | |||||||||||||||||||||||||||||||||||||||
| Informations produit supplémentaires | ||||||||||||||||||||||||||||||||||||||||
| EAN | 4042948561638 | |||||||||||||||||||||||||||||||||||||||
| UPC | 887621220518 | |||||||||||||||||||||||||||||||||||||||
| N° d'Export | 85044090 | |||||||||||||||||||||||||||||||||||||||
| Rubrique catalogue (PDF) | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||||||||
| Groupe de produit | 4626 | |||||||||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||||||||
| Pays d'origine | Allemagne | |||||||||||||||||||||||||||||||||||||||
| Conformité à la directive RoHS | Conforme directive RoHS depuis :: 01.08.2006 | |||||||||||||||||||||||||||||||||||||||
| Classe de produit | A: problem-free, re-useable at short notice | |||||||||||||||||||||||||||||||||||||||
| Directive environnementale DEEE : | Oui | |||||||||||||||||||||||||||||||||||||||
| Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| |||||||||||||||||||||||||||||||||||||||
| Classification | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
