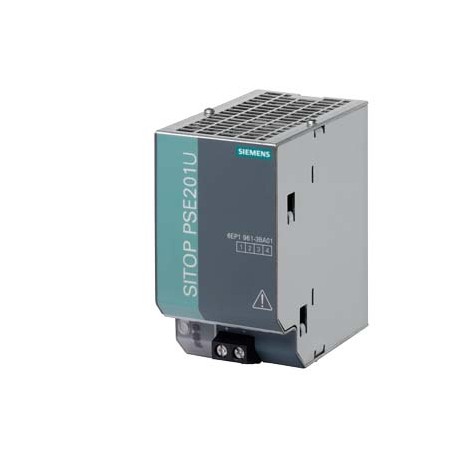

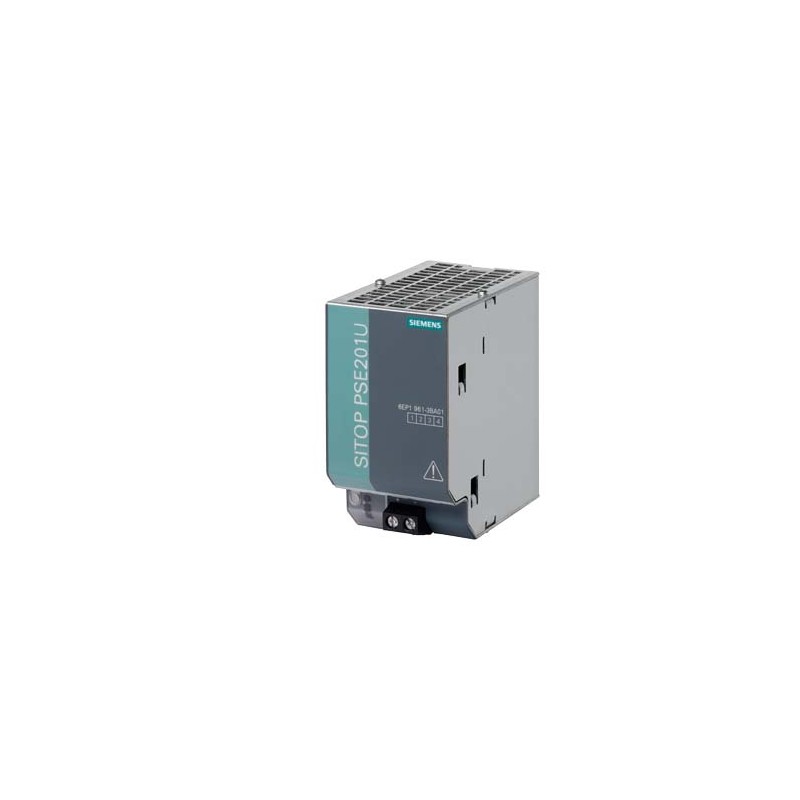

6AG1961-3BA01-7AA0 SIEMENS Module tampon modulaire SIPLUS PS -25...+70°C avec Conformal Coating basé sur 6EP..
6AG1961-3BA01-7AA0
SIEMENS
Module tampon modulaire SIPLUS PS -25...+70°C avec Conformal Coating basé sur 6EP1961-3BA01 . pour 6EP1x 3x-3BAX0 Temps de maintien 100ms jusqu'à 10 S dépendant du courant de charge
SIPLUS le support de module PS modulaire, -25 à + 70 ° C, avec une couche de protection spéciale, basée sur 6EP1961-3BA01, pour 6EP1X3X-3BAX0, le temps de sauvegarde de 100 ms à 10 s en fonction du courant de charge
AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Les plus vendus
▲En savoir plus
▲ETIM: EC002584 - Accessoires pour commandes
| Valeur | Unité | |
|---|---|---|
| type d’accessoires électriques (EF005722) | - | |
| type d’accessoires mécaniques (EF005994) | - |
| SIPLUS SITOP PS MODULAR MODULE TAMPON | ||
| Module tampon modulaire SIPLUS PS -25...+70°C avec Conformal Coating basé sur 6EP1961-3BA01 . pour 6EP1x 3x-3BAX0 Temps de maintien 100ms jusqu'à 10 S dépendant du courant de charge | ||
| Entrée | ||
| tension d'alimentation pour CC valeur nominale | 24 V | |
| Allure de la courbe de la tension sur l'entrée | CC | |
| entrée plage de tension | CC 24 ... 28,8 V | |
| Temps de maintien | ||
| Type du dispositif d'immunité aux microcoupures | Autonomie: courant de charge 40 A: 200 ms; courant de charge 20 A: 400 ms; courant de charge 10 A: 800 ms; courant de charge 5 A: 1,6 s. En combinaison avec 6EP1 437-3BA10, l'autonomie du tampon est réduite de 100 ms. En combinaison avec 6EP1 336-2BA10, l'autonomie maximale du tampon est de 100 ms (sous courant de charge 20 A). | |
| Sortie | ||
| Formule pour tension de sortie | Ue - env. 1 V | |
| Courant de sortie | ||
| ● Valeur nominale | 40 A | |
| Signalisation | ||
| Exécution de l'affichage | ||
| ● pour fonctionnement normal | LED verte pour "Tension d'alimentation > 20,5 V" | |
| Interface | ||
| Constituant du produit Interface PC | Non | |
| Type de l'interface | Sans | |
| Sécurité | ||
| Séparation galvanique entre l'entrée et la sortie | Oui | |
| Classe de protection du matériel | Classe III | |
| ● justification de qualification marquage CE | Oui | |
| indice de protection IP | IP20 | |
| CEM | ||
| Norme | ||
| ● pour niveau d'émission | EN 55022 classe B | |
| ● pour immunité aux perturbations | EN 61000-6-2 | |
| conditions d´environnement | ||
| Température ambiante pour position de montage verticale en service | -25 ... +70; en convection naturelle (propre) | |
| Température ambiante pendant l'entreposage et le transport | -40 ... +85 | |
| altitude d'implantation pour altitude au-dessus de max. | 6 000 m | |
| conditions ambiantes rapporté facteurs de température ambiante/pression atmosphérique/altitude d'implantation | En cas de fonctionnement à des altitudes de 2000 - 6000 m : déclassement de puissance de sortie de -7,5 %/1000 m ou réduction de la température ambiante de 5 K/1000 m | |
| humidité relative avec condensation selon CEI 60068-2-38 max. | 100 %; HR condensation/gel inclus (aucune mise en service en état de condensation), montage horizontal | |
| Résistance aux sollicitations chimiques contre les lubrifiants réfrigérants du commerce | Oui; avec diesel et gouttelettes d'huile dans l'air | |
| résistance aux substances biologiquement actives conformité selon EN 60721-3-3 | Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande | |
| résistance aux substances chimiquement actives conformité selon EN 60721-3-3 | Oui; Classe 3C4 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) | |
| résistance aux substances mécaniquement actives conformité selon EN 60721-3-3 | Oui; Classe 3S4 y compris sable, poussière | |
| résistance aux substances biologiquement actives conformité selon EN 60721-3-6 | Oui; Classe 6B2 spores fongiques (faune exceptée) | |
| résistance aux substances chimiquement actives conformité selon EN 60721-3-6 | Oui; Classe 6C3 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) | |
| résistance aux substances mécaniquement actives conformité selon EN 60721-3-6 | Oui; Classe 6S3 y compris sable, poussière | |
| revêtement pour carte imprimé équipée selon EN 61086 | Oui; Classe 2 pour haute disponibilité | |
| Exécution du revêtement protection contre la pollution selon EN 60664-3 | Oui; Protection de type 1 | |
| type de contrôle du revêtement selon MIL-I-46058C | Oui; Pendant le cycle de vie, le revêtement peut se décolorer | |
| conformité produit du revêtement Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830A | Oui; Conformal Coating, classe A | |
| Caractéristiques mécaniques | ||
| ● type du raccordement électrique | raccordement à vis | |
| ● Type du raccordement électrique sur l'entrée | +:1 bornes à vis pour 0,5 …10 mm² | |
| ● Type du raccordement électrique sur la sortie | -:1 bornes à vis pour 0,5 …10 mm² | |
| ● Type du raccordement électrique pour circuit de commande et signalisation de l'état | - | |
| Largeur du boîtier | 70 mm | |
| Hauteur du boîtier | 125 mm | |
| Profondeur du boîtier | 121 mm | |
| Distance à respecter | ||
| ● haut | 50 mm | |
| ● bas | 50 mm | |
| ● gauche | 0 mm | |
| ● droite | 0 mm | |
| poids net | 1,2 kg | |
| Caractéristique produit du boîtier Boîtier juxtaposable | Oui | |
| Mode de fixation | Encliquetage sur rail EN 60715 35×7,5/15 | |
| MTBF pour 40 °C | 2 538 071 h | |
| désignation du matériel selon CEI 81346-2:2009 | T | |
| autres remarques | Sauf mention contraire, toutes les indications valent à la tension d‘entrée nominale et à une température ambiante de +25 °C | |
| Produit | ||||||||||||||||||||||||||||||||||||||||
| Numéro d'article | 6AG1961-3BA01-7AA0 | |||||||||||||||||||||||||||||||||||||||
| Description d'article | Module tampon modulaire SIPLUS PS -25...+70°C avec Conformal Coating basé sur 6EP1961-3BA01 . pour 6EP1x 3x-3BAX0 Temps de maintien 100ms jusqu'à 10 S dépendant du courant de charge | |||||||||||||||||||||||||||||||||||||||
| Famille de produit | SIPLUS Module tampon | |||||||||||||||||||||||||||||||||||||||
| Cycle de vie du produit (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||||||||
| Données Prix | ||||||||||||||||||||||||||||||||||||||||
| Groupe de prix | 471 | |||||||||||||||||||||||||||||||||||||||
| Coefficient Metal | Nullement | |||||||||||||||||||||||||||||||||||||||
| Informations Livraison | ||||||||||||||||||||||||||||||||||||||||
| Caractéristiques d'exportation | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||||||||
| Délai Appro Fsseur (hors transport) | 23 Jour(s) | |||||||||||||||||||||||||||||||||||||||
| Poids Net par quantité | 1.200 kg | |||||||||||||||||||||||||||||||||||||||
| Dimensions Produit (largeur x Longueur x Hauteur) | Indisponible. | |||||||||||||||||||||||||||||||||||||||
| Dimension emballage | 13.50 x 13.50 x 8.00 | |||||||||||||||||||||||||||||||||||||||
| Unité de mesure de l'emballage | CM | |||||||||||||||||||||||||||||||||||||||
| Quantité | 1 Pc | |||||||||||||||||||||||||||||||||||||||
| Quantité par emballage | 1 | |||||||||||||||||||||||||||||||||||||||
| Informations produit supplémentaires | ||||||||||||||||||||||||||||||||||||||||
| EAN | 4042948568408 | |||||||||||||||||||||||||||||||||||||||
| UPC | Indisponible. | |||||||||||||||||||||||||||||||||||||||
| N° d'Export | 85049090 | |||||||||||||||||||||||||||||||||||||||
| Rubrique catalogue (PDF) | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||||||||
| Groupe de produit | 4626 | |||||||||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||||||||
| Pays d'origine | Allemagne | |||||||||||||||||||||||||||||||||||||||
| Conformité à la directive RoHS | Conforme directive RoHS depuis :: 01.01.2012 | |||||||||||||||||||||||||||||||||||||||
| Classe de produit | B: limited or only medium-term re-useability | |||||||||||||||||||||||||||||||||||||||
| Directive environnementale DEEE : | Oui | |||||||||||||||||||||||||||||||||||||||
| Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| |||||||||||||||||||||||||||||||||||||||
| Classification | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
