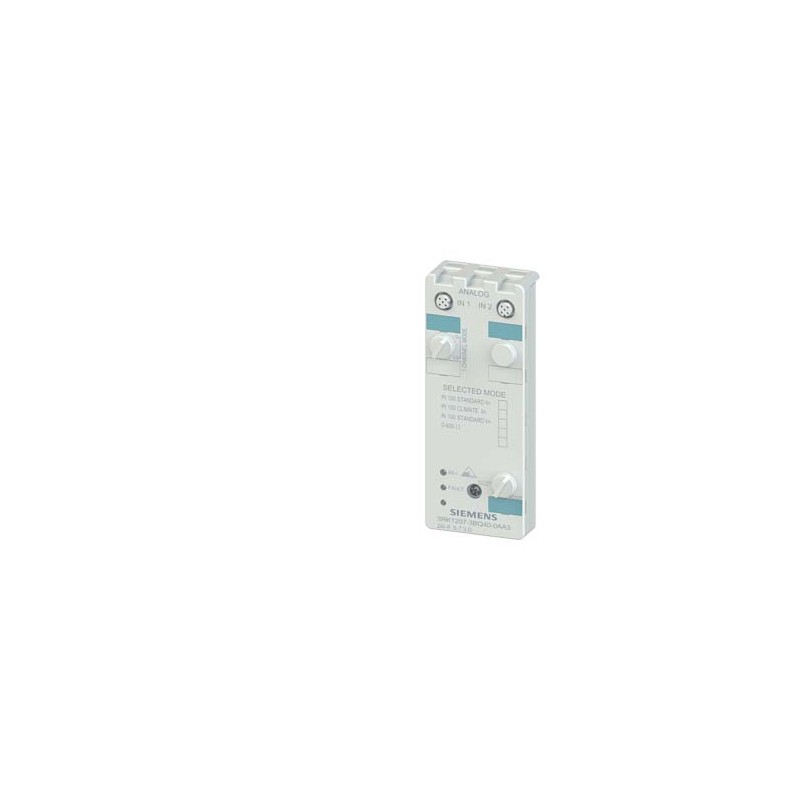

6AG1207-3BQ40-7AA3 SIEMENS interface SIPLUS côté D 2AI IP67 basé sur 3RK1207-3BQ40-0AA3 avec Conformal Coati.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1207-3BQ40-7AA3 SIEMENS interface SIPLUS côté D 2AI IP67 basé sur 3RK1207-3BQ40-0AA3 avec Conformal Coati..

6AG1207-3BQ40-7AA3

SIEMENS

interface SIPLUS côté D 2AI IP67 basé sur 3RK1207-3BQ40-0AA3 avec Conformal Coating, -25…+70°C, module compact AS-Interface, IP67 analogique, 2AI, format des nombres S7 2x entr. (M12), Pt100 LIN. pièces pour détecteurs 4 fils canaux actifs 1 et 2 pas de lissage filtre 50Hz plaque de montage 3RK1901-0CA00 à commander séparément, profil 7.3

SIPLUS AS-Interface 2AI IP67 -25...+70°C avec revêtement conforme basé sur 3RK1207-3BQ40-0AA3 . Module compact AS-Interface, analogique IP67, 2 AI, format numérique S7 2x entrées (M12), Pt100 LIN. unité pour capteurs à 4 fils canaux actifs 1 et 2 pas de filtre de lissage 50 Hz Plaque de montage 3RK1901-0CA00 doit être commandée séparément, profil 7.3. Retours et annulation limités. Consulter les conditions.

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

interface SIPLUS côté D 2AI IP67 basé sur 3RK1207-3BQ40-0AA3 avec Conformal Coating, -25…+70°C, module compact AS-Interface, IP67 analogique, 2AI, format des nombres S7 2x entr. (M12), Pt100 LIN. pièces pour détecteurs 4 fils canaux actifs 1 et 2 pas de lissage filtre 50Hz plaque de montage 3RK1901-0CA00 à commander séparément, profil 7.3
Caractéristiques techniques générales
version du produitmodules analogiques E/S pour l’application dans le champ IP67 - K60
Type d´appareilmodules d’entrée analogiques pour thermorésistance
Type2 entrées
version de l'esclaveesclave analogique
Configuration E/S7
Code ID3
version du raccordement électrique des entrées/sortiesraccordement par vis M12
Tension de service selon spécification AS-InterfaceV26,5 ... 31,6
Consommation au raccordement
● de 2 capteurs
— sans alimentation Uaux max.mA46
— de l’alimentation Uaux max.mA500
Alimentation en tension tension auxiliaire en supplément pour capteurs UauxV24 ... 30
profil7.3
Grandeur de mesure/de sortiethermorésistance/résistance
Plage de mesure/de sortieconvertible : Pt100 / Ni100 / 0 ... 600 ohms
Fonction de lissageparamétrable
Filtre réseauHz50
Canaux actifs1 et 2
résolution A/N pour E/S analogiquesbit16
type de connectique4 fils
Entrées
nombre d'entrées analogiques2
Entrées capteurscapteurs à 2/3/4 fils
grandeur d'entréeohms
version du capteur sur l'entrée analogique pris en charge
● thermocoupleNon
● sonde thermométrique à résistanceOui
fonction produit grandeur d'entrée paramétrableOui
nombre de sorties analogiques0
Signalisation d’état
● AUX PWR (Uhilf)LED verte
● AS-InterfaceLED verte
● FAULTLED rouge
Conditions ambiantes
température ambiante
● en service°C-25 ... +70
● à l'entreposage°C-40 ... +85
conditions ambiantes rapporté facteurs de température ambiante/pression atmosphérique/altitude d'implantation-25 ... +70°C à 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // -25 ... +60°C à 795 hPa ... 658 hPa (+2000 m ... +3500 m) // -25 ... +50°C à 658 hPa ... 540 hPa (+3500 m ... +5000 m)
humidité relative avec condensation max.%100; RH condensation/gel inclus
résistance aux substances biologiquement actives conformité selon EN 60721-3-3Oui
● remarqueConformité à EN 60721-3-3, classe 3B2 spores fongiques (faune exceptée) ; les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
résistance aux substances chimiquement actives conformité selon EN 60721-3-3Oui
● remarqueLes cache-connecteurs fournis doivent rester sur les interfaces non utilisées en service !
résistance aux substances mécaniquement actives conformité selon EN 60721-3-3Oui
● remarqueLes cache-connecteurs fournis doivent rester sur les interfaces non utilisées en service !
résistance au brouillard salin conformité selon EN 60068-2-52Oui
● remarqueNiveau de sévérité 3
degré de protection IPIP67
Caractéristiques mécaniques
largeurmm60
hauteurmm152
profondeurmm29

Téléchargements et manuels

type de fixationmontage sur rail DIN symétrique/montage mural sur embase pour module compact K60
Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :25/01/2022
Date
10/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article6AG1207-3BQ40-7AA3
Description d'articleinterface SIPLUS côté D 2AI IP67 basé sur 3RK1207-3BQ40-0AA3 avec Conformal Coating, -25…+70°C, module compact AS-Interface, IP67 analogique, 2AI, format des nombres S7 2x entr. (M12), Pt100 LIN. pièces pour détecteurs 4 fils canaux actifs 1 et 2 pas de lissage filtre 50Hz plaque de montage 3RK1901-0CA00 à commander séparément, profil 7.3
Famille de produitSIPLUS Modules E/S analogiques pour utilisation sur le terrain, degré de protection élevé
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix471
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)142 Jour(s)
Poids Net par quantité0.183 kg
Dimension emballage75.00 x 165.00 x 40.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4042948599440
UPCIndisponible.
N° d'Export85371098
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4573
Group CodeR151
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitB : pour un retour produit, merci de contacter votre interlocuteur Siemens habituel
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-01
eClass7.127-24-26-01
eClass827-24-26-01
eClass927-24-26-01
eClass9.127-24-26-01
ETIM5EC001596
ETIM6EC001596
ETIM7EC001596
ETIM8EC001596
IDEA43562
UNSPSC1532-15-17-05
