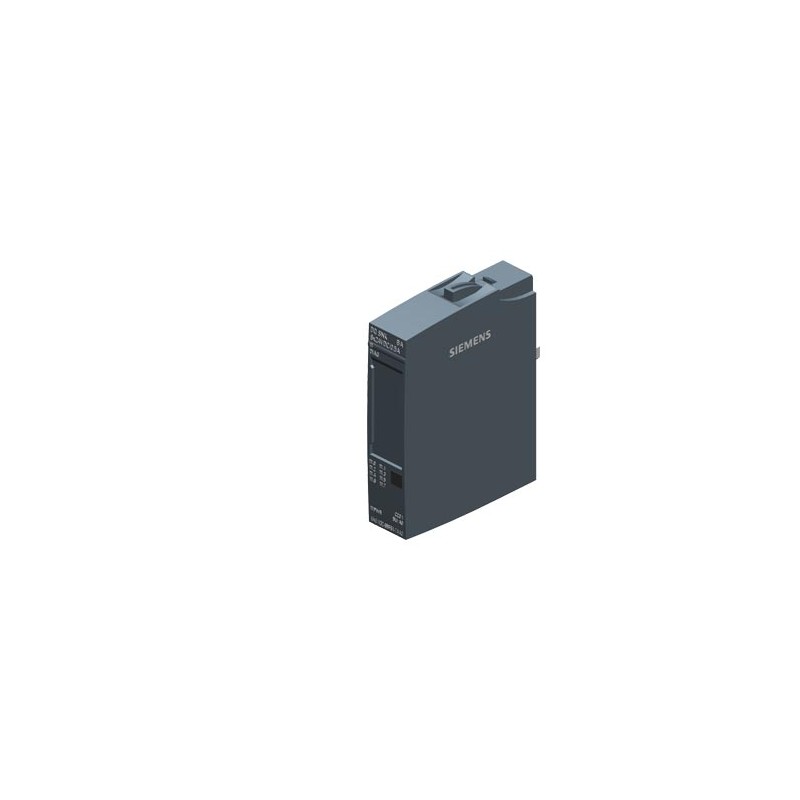

6AG1132-6BF61-7AA0 SIEMENS SIPLUS ET 200SP, module de sortie TOR, DQ 8x 24V CC/0,5A NPN Basic -40...+70°C av.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1132-6BF61-7AA0 SIEMENS SIPLUS ET 200SP, module de sortie TOR, DQ 8x 24V CC/0,5A NPN Basic -40...+70°C av..

6AG1132-6BF61-7AA0

SIEMENS

SIPLUS ET 200SP, module de sortie TOR, DQ 8x 24V CC/0,5A NPN Basic -40...+70°C avec Conformal Coating basé sur 6ES7132-6BF61-0AA0 . convient pour type de BU A0, Code de couleur CC01,

SIPLUS ET 200SP, sortie numérique DQ 8 X 24 V CC/0,5 A l'Évier de Base -40...+70 °C avec revêtement formé basé sur 6ES7132-6BF61-0AA0 . adapté pour type de BU A0, code couleur CC01

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $293.35
Prix unitaire: $293.35
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
tension admissible à la sortie (EF007553) -V
catégorie de protection contre les explosions pour le gaz (EF003997) -
tension d'alimentation CA 50 Hz (EF007532) -V
indice de protection (IP) (EF005474) -
catégorie de protection contre les explosions pour la poussière (EF003998) -
tension d'alimentation CA 60 Hz (EF007533) -V
catégorie selon EN 954-1 (EF006782) -
SIL conformément à IEC 61508 (EF009889) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
finition du raccordement électrique (EF003961) -
tension d'alimentation CC (EF007534) ['19.2', '28.8']V
type de tension d’alimentation (EF002991) DC
nombre d’entrées numériques (EF001992) 0
nombre de sorties numériques (EF001993) 8
entrées numériques configurables (EF008516) -
sorties numériques configurables (EF008520) true
courant d'entrée au signal 1 (EF001428) -mA
tension admissible à l'entrée (EF007554) ['-', '-']V
type de tension d'entrée (EF003033) -
type de sortie numérique (EF003601) autre
courant de sortie (EF003202) 0.5A
type de tension de sortie (EF008222) DC
protection contre les courts-circuits, sorties disponibles (EF003203) true
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) -
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) -
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) -
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) -
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) -
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
temps de retard en cas de changement de signal (EF002382) ['0.6', '0.3']ms
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) true
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) false
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) true
adapté aux fonctions de sécurité (EF001597) false
matériel associé (Ex ia) (EF004141) -
matériel associé (Ex ib) (EF004142) -
largeur (EF000008) 15.0mm
hauteur (EF000040) 73.0mm
profondeur (EF000049) 58.0mm


SIPLUS ET 200SP, module de sortie TOR, DQ 8x 24V CC/0,5A NPN Basic -40...+70°C avec Conformal Coating basé sur 6ES7132-6BF61-0AA0 . convient pour type de BU A0, Code de couleur CC01,
Informations générales
Désignation du type de produitDQ 8x24VDC/0,5A SNK BA
Version du firmware
● Mise à jour du firmware possibleNon
BaseUnits utilisablesType BU A0
Codage couleur des étiquette de repérage couleur spécifique aux modulesCC01
Fonction du produit
● Données I&MOui; I&M0 á I&M3
● Mode synchroneNon
Mode de fonctionnement
● STOROui
● DQ avec fonction d'économie d'énergieNon
● MLINon
● SuréchantillonnageNon
● MSONon
Redondance
● Aptitude à la configuration redondanteOui
Tension d'alimentation
Valeur nominale (CC)24 V
Plage admissible, limite inférieure (CC)19,2 V
Plage admissible, limite supérieure (CC)28,8 V
Tension de sortie
Valeur nominale (CC)24 V
Puissance dissipée
Puissance dissipée, typ.1,5 W
Plage d'adresses
Espace d'adresses par module
● Sorties1 byte
Configuration matérielle
Codage automatiqueOui
● élément de détrompage mécaniqueOui
Sorties TOR
Type de sortie TORSource Output (PNP, type P)
Nombre de sorties TOR8
Type MOui
sorties TOR, paramétrablesOui
Protection contre les courts-circuitsOui
● Seuil de réponse, typ.1,5 A
Limitation de la tension de coupure inductive àtyp. 47V
Activation d'une entrée TOROui
Pouvoir de coupure des sorties
● pour charge résistive, max.0,5 A
● pour charge de lampes, maxi5 W
Plage de résistance de charge
● Limite inférieure48 Ω
● Limite supérieure3 400 Ω
Courant de sortie
● pour état log. "1" valeur nominale0,5 A
● pour état log. "1" plage admissible, maxi0,5 A
● pour état log. "0" courant résiduel, maxi5 µA
Temps de retard de sortie pour charge ohmique
● pour "0" vers "1", maxi300 µs
● pour "1" vers "0", max.600 µs
Montage en parallèle de deux sorties
● pour augmentation de puissanceNon
● pour commande redondante d'une chargeOui
Fréquence de commutation
● pour charge résistive, max.100 Hz
● pour charge inductive, maxi0,5 Hz
● pour charge de lampes, maxi10 Hz
Courant total des sorties
● Courant max. par voie0,5 A
● Courant max. par module4 A
Courant total des sorties (par module)
Montage horizontal
— jusqu'à 60 °C, maxi4 A
Montage vertical
— jusqu'à 50 °C, maxi4 A; pour toutes les dispositions de montage
Longueur de câble
● blindé, maxi1 000 m
● non blindé, max.600 m
Alarmes/diagnostic/information d'état
Fonctions de diagnosticOui
Valeurs de remplacement applicablesOui
Alarmes
● Alarme de diagnosticOui
Diagnostics
● Surveillance de la tension d'alimentationOui
● Rupture de filNon
● Court-circuitNon
Signalisation de diagnostic par LED
● Surveillance de la tension d'alimentation (LED PWR)Oui; LED verte PWR
● Affichage de l'état de la voieOui; LED verte
● pour diagnostic de la voieNon
● pour diagnostic du moduleOui; LED verte / rouge DIAG
Séparation galvanique
Séparation galvanique des canaux
● entre les voiesNon
● entre voies et bus interneOui
Isolation
Isolation vérifiée avec707 V CC (type Test)
Normes, homologations, certificats
convient pour fonctions de sécuritéNon
Conditions ambiantes
Température ambiante en service
● Montage horizontal, mini-40 °C; = Tmin (avec condensation/gel)
● Montage horizontal, maxi70 °C; = Tmax
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; Condensation/gel inclus (pas de mise en service en condensation)
Tenue
Produits de refroidissement et lubrifiants
— Résistant aux produits de refroidissement et lubrifiants courants du commerceOui; y compris gazole et gouttelettes d'huile dans l'air
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-3Oui; Classe 3M8 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-6Oui; Classe 6M4 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Conformal coating
● Revêtements pour circuits imprimés équipés selon EN 61086Oui; Classe 2 pour une fiabilité élevée
● Protection contre l'encrassement selon EN 60664-3Oui; Protection de type 1
● Military Testing selon MIL-I-46058C, Amendment 7Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Dimensions
Largeur15 mm
Hauteur73 mm
Profondeur58 mm
Poids
Poids approx.30 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1132-6BF61-7AA0
Description d'articleSIPLUS ET 200SP, module de sortie TOR, DQ 8x 24V CC/0,5A NPN Basic -40...+70°C avec Conformal Coating basé sur 6ES7132-6BF61-0AA0 . convient pour type de BU A0, Code de couleur CC01,
Famille de produitSIPLUS Sorties TOR
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)37 Jour(s)
Poids Net par quantité0.037 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.50 x 7.80 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618090210
UPC804766722929
N° d'Export85389091
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4257
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 18.12.2012
Classe de produitB: limited or only medium-term re-useability
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1132-6BF61-7AA0 FR_6AG1132-6BF61-7AA0.pdf 134 Kbytes 6AG1132-6BF61-7AA0 FR_6AG1132-6BF61-7AA0.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
