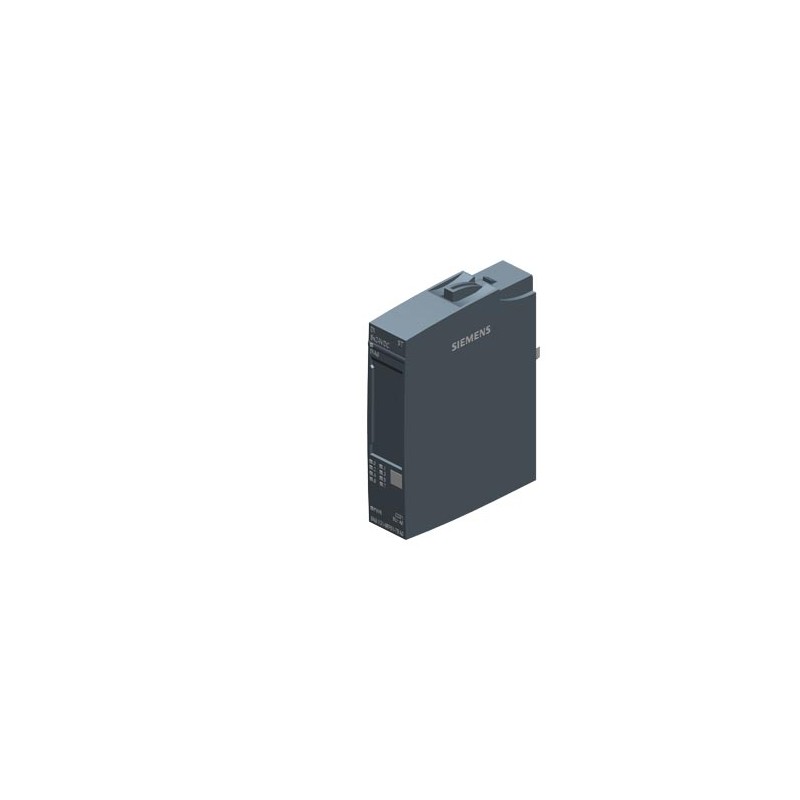

6AG1131-6BF01-7BA0 SIEMENS SIPLUS ET 200SP, module d'entrées TOR, 8 entrées TOR 24V CC standard, -40...+70°C.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1131-6BF01-7BA0 SIEMENS SIPLUS ET 200SP, module d'entrées TOR, 8 entrées TOR 24V CC standard, -40...+70°C..

6AG1131-6BF01-7BA0

SIEMENS

SIPLUS ET 200SP, module d'entrées TOR, 8 entrées TOR 24V CC standard, -40...+70°C avec Conformal Coating basé sur 6ES7131-6BF01-0BA0 . type d'entrée 3 (CEI 61131), entrée Sink, (PNP, entrée type P), colisage : 1 pièce, Convient pour type de BU A0, code de couleur CC01, "retard d'entrée 0,05..20ms diagnostic de module pour : courts-circuits, alimentation de capteur, rupture de fil, tension d'alimentation

SIPLUS ET 200SP, module d'entrées numériques, DI 8x DC 24V, standard, -40...+70°C avec revêtement formé basé sur 6ES7131-6BF01-0BA0 . Type 3 (IEC 61131), l'entrée dans l'évier (PNP), la lecture (P), de l'unité d'emballage: 1 pcs., adapté pour type de BU A0, code couleur CC01, le temps de délai d'entrée 0,05..20ms, module de diagnostic: court-circuit de l'alimentation des capteurs, rupture de câble, alimentation

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $253.90
Prix unitaire: $253.90
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
tension d'alimentation CA 50 Hz (EF007532) -V
catégorie de protection contre les explosions pour le gaz (EF003997) -
indice de protection (IP) (EF005474) -
finition du raccordement électrique (EF003961) -
tension d'alimentation CA 60 Hz (EF007533) -V
SIL conformément à IEC 61508 (EF009889) -
catégorie de protection contre les explosions pour la poussière (EF003998) -
catégorie selon EN 954-1 (EF006782) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
tension d'alimentation CC (EF007534) ['19.2', '28.8']V
type de tension d’alimentation (EF002991) DC
nombre d’entrées numériques (EF001992) 8
nombre de sorties numériques (EF001993) 0
entrées numériques configurables (EF008516) true
sorties numériques configurables (EF008520) -
courant d'entrée au signal 1 (EF001428) 2.5mA
tension admissible à l'entrée (EF007554) ['-30.0', '30.0']V
type de tension d'entrée (EF003033) DC
type de sortie numérique (EF003601) sans
courant de sortie (EF003202) -A
tension admissible à la sortie (EF007553) ['-', '-']V
type de tension de sortie (EF008222) -
protection contre les courts-circuits, sorties disponibles (EF003203) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) -
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) -
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) -
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) -
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) -
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
temps de retard en cas de changement de signal (EF002382) ['0.05', '20.0']ms
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) true
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) false
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) true
adapté aux fonctions de sécurité (EF001597) -
matériel associé (Ex ia) (EF004141) -
matériel associé (Ex ib) (EF004142) -
largeur (EF000008) 15.0mm
hauteur (EF000040) 73.0mm
profondeur (EF000049) 58.0mm


SIPLUS ET 200SP, module d'entrées TOR, 8 entrées TOR 24V CC standard, -40...+70°C avec Conformal Coating basé sur 6ES7131-6BF01-0BA0 . type d'entrée 3 (CEI 61131), entrée Sink, (PNP, entrée type P), colisage : 1 pièce, Convient pour type de BU A0, code de couleur CC01, "retard d'entrée 0,05..20ms diagnostic de module pour : courts-circuits, alimentation de capteur, rupture de fil, tension d'alimentation
Informations générales
Désignation du type de produitDI 8x24 VDC ST
Version du firmware
● Mise à jour du firmware possibleNon
BaseUnits utilisablesType BU A0
Codage couleur des étiquette de repérage couleur spécifique aux modulesCC01
Fonction du produit
● Données I&MOui; I&M0 á I&M3
● Mode synchroneNon
Mode de fonctionnement
● DIOui
● CompteursNon
● SuréchantillonnageNon
● MSINon
Tension d'alimentation
Valeur nominale (CC)24 V
Plage admissible, limite inférieure (CC)19,2 V
Plage admissible, limite supérieure (CC)28,8 V
Protection contre l'inversion de polaritéOui
Courant d'entrée
Consommation, maxi50 mA; toutes les voies sont alimentées par l'alimentation de capteur
Alimentation des capteurs
Nombre de sorties8
Tension de sortie, min.19,2 V
Protection contre les courts-circuitsOui; par module
Alimentation des capteurs 24 V
● 24 VOui
● Protection contre les courts-circuitsOui
● Courant de sortie par canal, max.700 mA
● Courant par module, max.700 mA
Puissance dissipée
Puissance dissipée, typ.1 W; 24 V, 8 entrées alimentées via l'alimentation de capteur
Plage d'adresses
Espace d'adresses par module
● Entrées1 byte; + 1 octet pour information QI
Configuration matérielle
Codage automatiqueOui
● élément de détrompage mécaniqueOui
Cartouches
● Sous-modules configurables, max.4
Choix de BaseUnit pour variantes de raccordement
● montage 1 filType BU A0
● montage 2 filsType BU A0
● montage 3 filsType BU A0 aux bornes AUX
● montage 4 filsType de BU A0 + module de distribution de potentiel
Entrées TOR
Nombre d'entrées TOR8
entrées TOR, paramétrablesOui
Type M/Plogique positive
Caractéristique d'entrée selon CEI 61131, type 3Oui
Tension d'entrée
● Valeur nominale (CC)24 V
— 24 V CCOui
● pour état log. "0"-30 à +5 V
● pour état log. "1"+11 à +30 V
Courant d'entrée
● pour état log. "1", typ.2,5 mA
Retard d'entrée (pour valeur nominale de la tension d'entrée)
pour entrées standard
— paramétrableOui; 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms (+ retard de ligne 30 à 500 µs)
— pour "0" vers "1", mini0,05 ms
— pour "0" vers "1", maxi20 ms
— pour "1" vers "0", mini0,05 ms
— pour "1" vers "0", maxi20 ms
Longueur de câble
● blindé, maxi1 000 m
● non blindé, max.600 m
Capteurs
Capteurs raccordables
● Détecteur 2 filsOui
— Courant de repos admis (détecteur 2 fils), max.1,5 mA
Alarmes/diagnostic/information d'état
Fonctions de diagnosticOui
Alarmes
● Alarme de diagnosticOui
Diagnostics
● Informations de diagnostic lisiblesOui
● Surveillance de la tension d'alimentationOui
— paramétrableOui
● Surveillance de l'alimentation des capteursOui; Par module, circuit optionnel pour la prévention d'un diagnostic de rupture de câble dans le cas de contacts de capteurs simples : 25 kOhm à 45 kOhm
● Rupture de filOui; par module
● Court-circuitOui; par module
Signalisation de diagnostic par LED
● Surveillance de la tension d'alimentation (LED PWR)Oui; LED verte PWR
● Affichage de l'état de la voieOui; LED verte
● pour diagnostic de la voieNon
● pour diagnostic du moduleOui; LED verte / rouge DIAG
Séparation galvanique
Séparation galvanique des canaux
● entre les voiesNon
● entre voies et bus interneOui
● entre les voies et la tension d'alimentation de l'électroniqueNon
Isolation
Isolation vérifiée avec707 V CC (type Test)
Conditions ambiantes
Température ambiante en service
● Montage horizontal, mini-40 °C; = Tmin (avec condensation/gel)
● Montage horizontal, maxi70 °C; = Tmax
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; Condensation/gel inclus (pas de mise en service en condensation)
Tenue
Produits de refroidissement et lubrifiants
— Résistant aux produits de refroidissement et lubrifiants courants du commerceOui; y compris gazole et gouttelettes d'huile dans l'air
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-3Oui; Classe 3M8 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-6Oui; Classe 6M4 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Conformal coating
● Revêtements pour circuits imprimés équipés selon EN 61086Oui; Classe 2 pour une fiabilité élevée
● Protection contre l'encrassement selon EN 60664-3Oui; Protection de type 1
● Military Testing selon MIL-I-46058C, Amendment 7Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Dimensions
Largeur15 mm
Hauteur73 mm
Profondeur58 mm
Poids
Poids approx.28 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1131-6BF01-7BA0
Description d'articleSIPLUS ET 200SP, module d'entrées TOR, 8 entrées TOR 24V CC standard, -40...+70°C avec Conformal Coating basé sur 6ES7131-6BF01-0BA0 . type d'entrée 3 (CEI 61131), entrée Sink, (PNP, entrée type P), colisage : 1 pièce, Convient pour type de BU A0, code de couleur CC01, "retard d'entrée 0,05..20ms diagnostic de module pour : courts-circuits, alimentation de capteur, rupture de fil, tension d'alimentation
Famille de produitSIPLUS Entrées TOR
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)37 Jour(s)
Poids Net par quantité0.036 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.50 x 7.60 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618090050
UPC804766672323
N° d'Export85389091
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4257
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 08.02.2018
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1131-6BF01-7BA0 FR_6AG1131-6BF01-7BA0.pdf 134 Kbytes 6AG1131-6BF01-7BA0 FR_6AG1131-6BF01-7BA0.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
