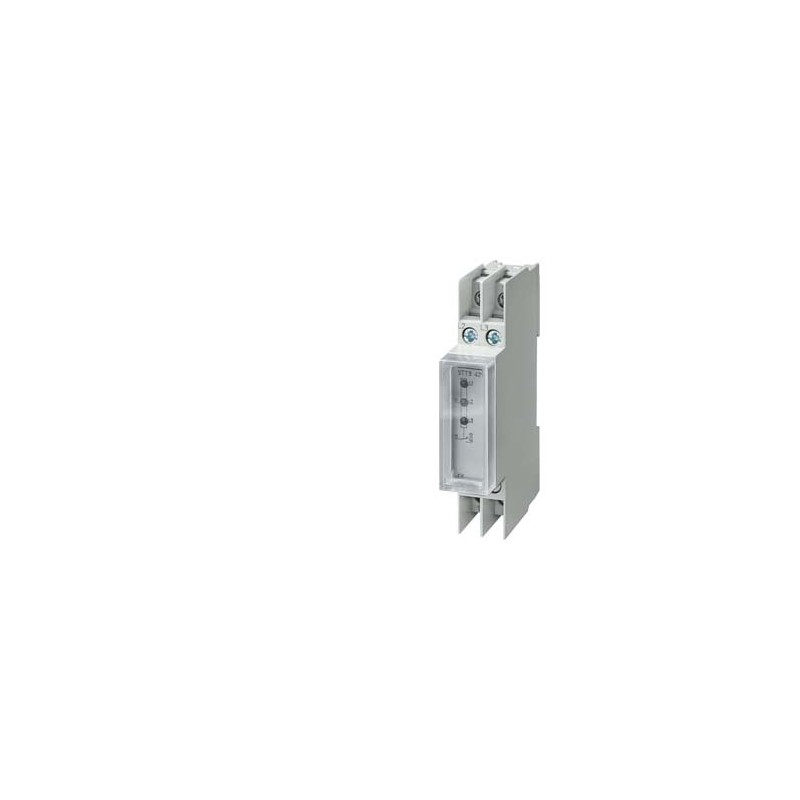

5TT3421 SIEMENS Contrôleur de phase CA 230V 4A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5TT3421 SIEMENS Contrôleur de phase CA 230V 4A

5TT3421

SIEMENS

Contrôleur de phase CA 230V 4A

Plus de détails


Relais > Relais de surveillance de phase

PROTECTION EN BASSE TENSION > D'autres appareils modulaires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $191.51
Prix unitaire: $191.51
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Contrôleur de phase CA 230V 4A
Version
nom de marque produitSENTRON
désignation du produitContrôleur de phases
Caractéristiques techniques générales
facteur plage de travail / de la tension de commande_10,8
durée réglable de retard à l'appel / valeur initiale0 s
grandeurs caractéristiques / pour applicabilité climatique / selon IEC 60068-120/60/4
tension mesurable / pour AC / valeur initiale400 V
tension de manœuvre / des contacts / pour AC / min.10 V
courant de commutation / pour AC / par contact / min.100 mA
Tension
type de tension / de la tension d'emploi / pour l'actionnementCA
tension mesurable / pour AC / valeur finale400 V
tension de tenue aux chocs / entre les contacts de la commande de relais2,5 kV
Tension d'alimentation
tension d'emploi / pour AC / valeur assignée250 V
degré de protection IPIP20, avec conducteurs raccordés
classe de protection du matérielII
courant d'emploi / valeur assignée4 A
Courant de commande
tension d'alimentation de commande
● pour DC / valeur assignée / min.0 V
● pour DC / valeur assignée / max.0 V
● pour AC / pour 50 Hz / valeur assignée / min.400 V
● pour AC / pour 50 Hz / valeur assignée / max.400 V
● pour AC / pour 60 Hz / valeur assignée / min.400 V
● pour AC / pour 60 Hz / valeur assignée / max.400 V
facteur plage de travail / de la tension de commande_21,1
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires1
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
Paramètres réglables
durée réglable de retard à l'appel / valeur finale0 s
temporisation réglable à la retombée
● valeur initiale0 s
● valeur finale0 s
Fonction du produit
fonction produit
● détection de déséquilibreNon
● détection de perte de phaseOui
● détection de l'ordre des phasesNon
● détection de surtensionNon
● détection de minimum de tensionNon
Nombre
nombre de bornes de raccordement / à têtes de vis cruciformes1
Liens
type de sections de câble raccordables2 × 2,5mm² (rigide, max.)
version du raccordement électriqueraccordement à vis
● socle d'embrochageNon
Conception mécanique
hauteur90 mm
largeur18 mm
profondeur64 mm
distance à respecter / entre les contacts de la commande de relais4 mm
poids net80 g
Conditions environnementales
température ambiante / en service
● min.-20 °C
● max.60 °C

Téléchargements et manuels

General Product ApprovalDeclaration of Conformityother

Confirmation

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Miscellaneous

Confirmation

other

Environmental Confirmations

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
16/05/2022


Données supplémentaires

Produit
Numéro d'article5TT3421
Description d'articleContrôleur de phase CA 230V 4A
Famille de produitSENTRON Contrôleurs de phases et d'ordre de phases 5TT3
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1BK
Coefficient MetalL-P-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité0.077 kg
Dimension emballage20.00 x 93.00 x 75.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869155883
UPC754554782119
N° d'Export85364900
Rubrique catalogue (PDF)LV10.1
Groupe de produit5527
Group CodeP310
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.01.2007
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-18-03
eClass7.127-37-18-03
eClass827-37-18-03
eClass927-37-18-03
eClass9.127-37-18-03
ETIM5EC001441
ETIM6EC001441
ETIM7EC001441
ETIM8EC001441
IDEA44727
UNSPSC1439-12-16-26
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC001441 - Relais de surveillance de phase

Valeur Unité
nombre de contacts en tant que contacts à ouverture (EF008255) -
nombre de contacts en tant qu'inverseurs (EF008257) -
délai de temporisation du déclenchement max. admissible (EF008189) -s
type de tension d'actionnement (EF008242) -
nombre de contacts en tant que contacts à fermeture (EF008256) -
avec pinces amovibles (EF003340) -
délai de retardement du déclenchement min. réglable (EF008192) -s
délai de retardement du déclenchement max. admissible (EF008191) -s
délai de temporisation du déclenchement min. réglable (EF008190) -s
finition du raccordement électrique (EF003961) raccordement à vis
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['400.0', '400.0']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['400.0', '400.0']V
tension d'alimentation de courant nominal Us CC (EF003980) ['0', '0']V
fonction surveillance d'ordre de phase (EF003412) false
fonction détection d'erreurs de phase (EF003413) true
fonction détection de sous-tension (EF003414) false
fonction détection de surtension (EF003415) false
fonction détection d'asymétrie (EF003416) false
plage de mesure de la tension (EF002486) ['400', '400']V
largeur (EF000008) 18.0mm
hauteur (EF000040) 90.0mm
profondeur (EF000049) 64.0mm
