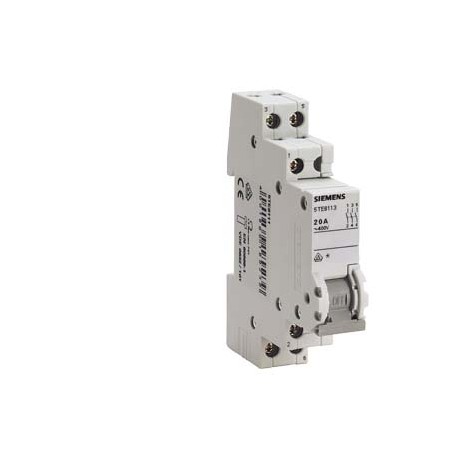

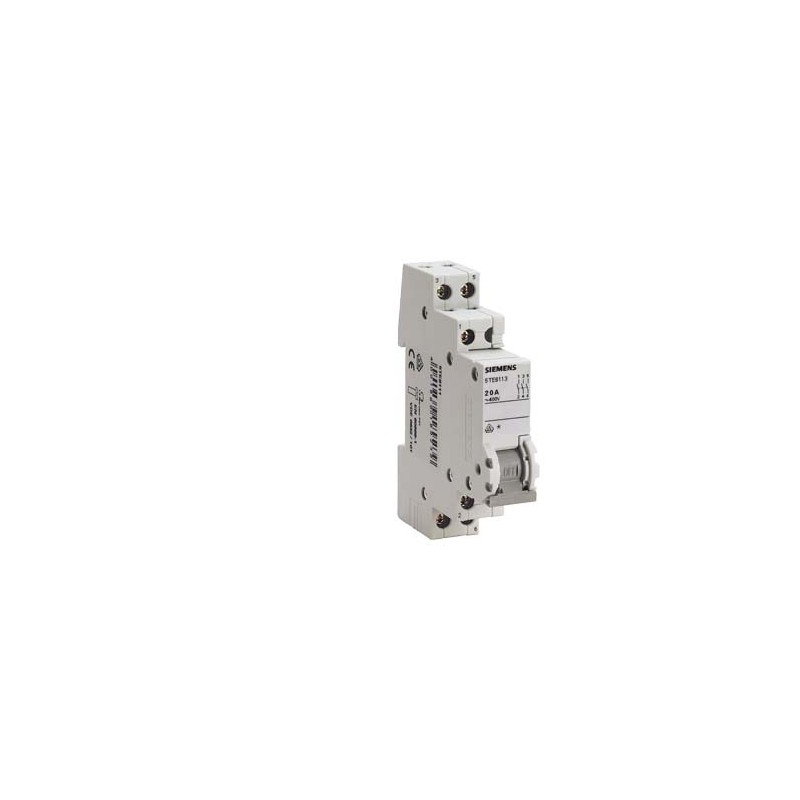

5TE8113 SIEMENS Interrupteur 20A 3 contacts à fermeture Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5TE8113 SIEMENS Interrupteur 20A 3 contacts à fermeture

5TE8113

SIEMENS

Interrupteur 20A 3 contacts à fermeture

Interrupteur 70mm, 230V, 1 mód., 6mm2, 3 pôles, 20A. Retours et annulation limités. Consulter les conditions.

Plus de détails


Appareillage modulaire monté en face avant d'enveloppe > Commutateur

PROTECTION EN BASSE TENSION > D'autres appareils modulaires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $108.71
Prix unitaire: $108.71
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Interrupteur 20A 3 contacts à fermeture
Version
nom de marque produitSENTRON
désignation du produitInterrupteur marche/arrêt
version du produit3 NO
version de la fonction de commutationinterrupteur
Caractéristiques techniques générales
nombre de pôles1
tenue au courant de court-circuit10 kA
type de tension / de la tension d'emploiAC
Tension d'alimentation
tension d'emploi / valeur assignée400 V
Classe de protection
degré de protection IPautres
Capacité de commutation
pouvoir de coupure courant / valeur assignée0,06 kA
Dissipation
puissance dissipée [W] / pour la valeur assignée du courant / pour AC / à chaud / par pôle0,7 W
Circuit principal
courant d'emploi / valeur assignée20 A
Détails sur le produit
constituant du produit / voyant lumineuxNon
nombre de contacts NO3
Fonction du produit
fonction produit / manœuvre positive d'ouverture (selon DIN VDE 0113)Non
section de câble raccordable / pour conducteurs souples / avec embouts
● min.1 mm²
● max.6 mm²
section de câble raccordable / pour conducteurs rigides
● min.1 mm²
● max.6 mm²
couple de serrage / pour bornes à vis
● min.0,8 N·m
● max.1 N·m
Conception mécanique
hauteur90 mm
profondeur77 mm
profondeur d'encastrement70 mm
nombre d'unités modulaires de largeur1
poids net87 g
température ambiante / en service
● min.-5 °C
● max.40 °C
température ambiante / à l'entreposage / min.-25 °C

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

CCC

Confirmation

VDE

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Test Certificatesother

Miscellaneous

Type Test Certificates/Test Report

Environmental Confirmations

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
04/05/2022


Données supplémentaires

Produit
Numéro d'article5TE8113
Description d'articleInterrupteur 20A 3 contacts à fermeture
Famille de produitSENTRON Interrupteurs MARCHE/ARRÊT 5TE81/82
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1BK
Coefficient MetalL-P-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité0.087 kg
Dimension emballage21.00 x 93.00 x 83.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869210087
UPCIndisponible.
N° d'Export85362010
Rubrique catalogue (PDF)LV10.1
Groupe de produit5520
Group CodeP310
Pays d'origineRoumanie
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.01.2006
Classe de produitB : pour un retour produit, merci de contacter votre interlocuteur Siemens habituel
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-14-23-01
eClass7.127-14-23-01
eClass827-14-23-01
eClass927-14-23-01
eClass9.127-14-23-01
ETIM5EC001545
ETIM6EC001545
ETIM7EC001545
ETIM8EC001545
UNSPSC1439-12-16-26
UNSPSC1539-12-22-33

Données ETIM

ETIM: EC001545 - Commutateur

Valeur Unité
couleur de la calotte (EF004668) -
fonction de commutation (EF000189) interrupteur on/off
nombre de contacts en tant que contacts à fermeture (EF008256) 3
nombre de contacts en tant que contacts à ouverture (EF008255) -
nombre de contacts en tant qu'inverseurs (EF008257) -
nombre de pôles (EF001391) 1
calibre/courant nominal assigné (In) (EF000227) 20.0A
tension assignée (Ue) (EF000228) 400V
tension assignée min. (EF005025) -V
pouvoir de coupure nominal (EF002563) 0.06kA
résistance de court-circuit (Icw) (EF002562) 10.0kA
type de tension (EF000187) AC
déconnexion forcée (selon DIN VDE 0113) (EF005450) false
avec voyant indicateur (EF000198) false
source lumineuse (EF002423) autre
culot de lampe (EF004870) autre
puissance de la lampe max. (EF000260) -W
largeur en nombre de modules (EF002950) 1
profondeur d'encastrement (EF000218) 70.0mm
indice de protection (IP) (EF005474) autre
