SIEMENSPROTECTION EN BASSE TENSIOND'AUTRES APPAREILS MODULAIRES5TE2515-1 SIEMENS Dispositif de déverrouillage CC 1 000V CC, 63A

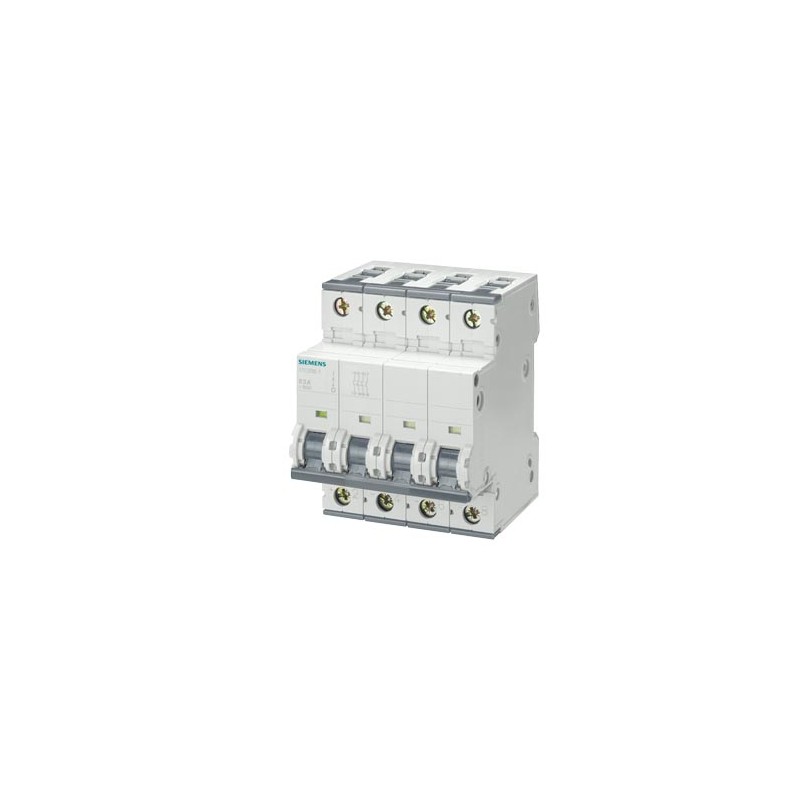

SIEMENS 5TE2515-1 5TE2515-1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

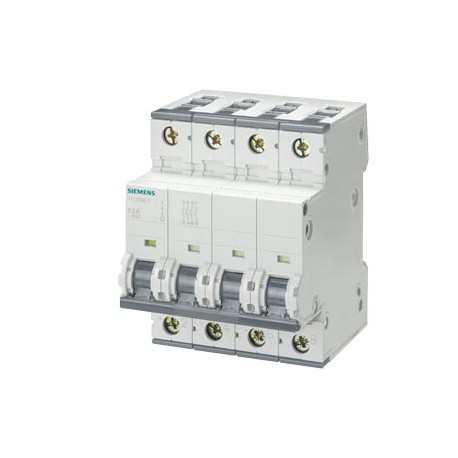

5TE2515-1 SIEMENS Dispositif de déverrouillage CC 1 000V CC, 63A

Référence: 5TE2515-1

Fabricant: SIEMENS

Article à la demande, sans remboursement.

Description:

Dispositif de déverrouillage CC 1 000V CC, 63A
SECTIONNEUR DC P. INSTALAC FV 1000 V DC, 63 A. Fabriqué selon les spécifications du client. Aucune possibilité d'annulation ou de retour du matériel.

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • SIEMENS > PROTECTION EN BASSE TENSION > D'autres appareils modulaires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 249,32 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 10-15 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données techniques

Dispositif de déverrouillage CC 1 000V CC, 63A
Version
nom de marque produitSENTRON
désignation du produitCommutateur marche-arrêt
version de l'organe de commandeculbuteur
version du mécanisme de commande / commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles4
type d'appareilautres
Classe de protection
degré de protection IPIP20
Circuit principal
courant d'emploi / valeur assignée63 A
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires4
Pertinence
compatibilité d'intégration / tableau de distribution électriqueOui
compatibilité d'utilisation
● interrupteur généralNon
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCENon
● interrupteur de sécuritéNon
● interrupteur de maintenance/pour travauxNon
Détails sur le produit
équipement du produit / verrouillageNon
extension produit / en option
● commande motoriséeNon
● déclencheur de tensionNon
Liens
version du raccordement électrique / pour circuit principalraccordement à vis
Conception mécanique
type de fixationrail DIN symétrique

Téléchargements et manuels

General Product ApprovalDeclaration of Conformityother

Confirmation

CCC

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Miscellaneous

Dangerous Good

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
14/05/2022


Données supplémentaires

Produit
Numéro d'article5TE2515-1
Description d'articleDispositif de déverrouillage CC 1 000V CC, 63A
Famille de produitSENTRON Interrupteurs CC 5TE
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1BK
Coefficient MetalL-P-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)40 Jour(s)
Poids Net par quantité0.645 kg
Dimension emballage75.00 x 95.00 x 83.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869415840
UPCIndisponible.
N° d'Export85362010
Rubrique catalogue (PDF)LV10.1
Groupe de produit5520
Group CodeP310
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2009
Classe de produitD : Produit spécifique client qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
UNSPSC1439-12-16-26
UNSPSC1539-12-22-33

Données ETIM

ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
adapté à une fixation frontale centrale (EF007248) -
puissance de commutation à 400 V (EF009166) -kW
adapté à un montage intermédiaire (EF007264) -
adapté à un montage en distributeur (EF007262) -
couleur de l'élément d'actionnement (EF007167) -
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW
finition de l'inverseur (EF009408) -
courant permanent nominal, AC-23, 400 V (EF011777) -A
courant permanent nominal, AC-21, 400 V (EF009165) -A
courant nominal de courte durée admissible Icw (EF007050) -kA
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
adapté à une fixation frontale à 4 trous (EF007247) -
degré de protection (NEMA) (EF011959) -
tension de fonctionnement normale (EF001435) -V
nombre d'interrupteurs (EF005586) -
convient pour montage au sol (EF007243) -
finition interrupteur général (EF006981) false
finition interrupteur de maintenance/réparation (EF006986) false
finition interrupteur de sécurité (EF006985) false
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) false
tension de fonctionnement nominale max. Ue en CA (EF007355) -V
courant permanent nominal (Iu) (EF001389) 63.0A
nombre de pôles (EF001391) 4
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 4
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) appareil complet installé dans un boîtier
finition de l'élément d'actionnement (EF006976) levier
verrouillable (EF006281) false
type de raccordement du circuit principal (EF006819) raccordement à vis
classe de protection (IP), face avant (EF003118) IP20
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) -kW
