> SIEMENS>PROTECTION EN BASSE TENSION>Interrupteurs automatiques industrielles de 6 kA>5SP5291-7 SIEMENS Disjoncteur modulaire 440V CC 10kA CC, 2 points, C, 100A
Produit précédent Produit suivant

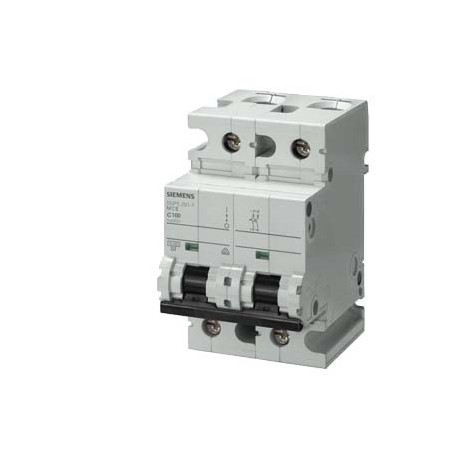

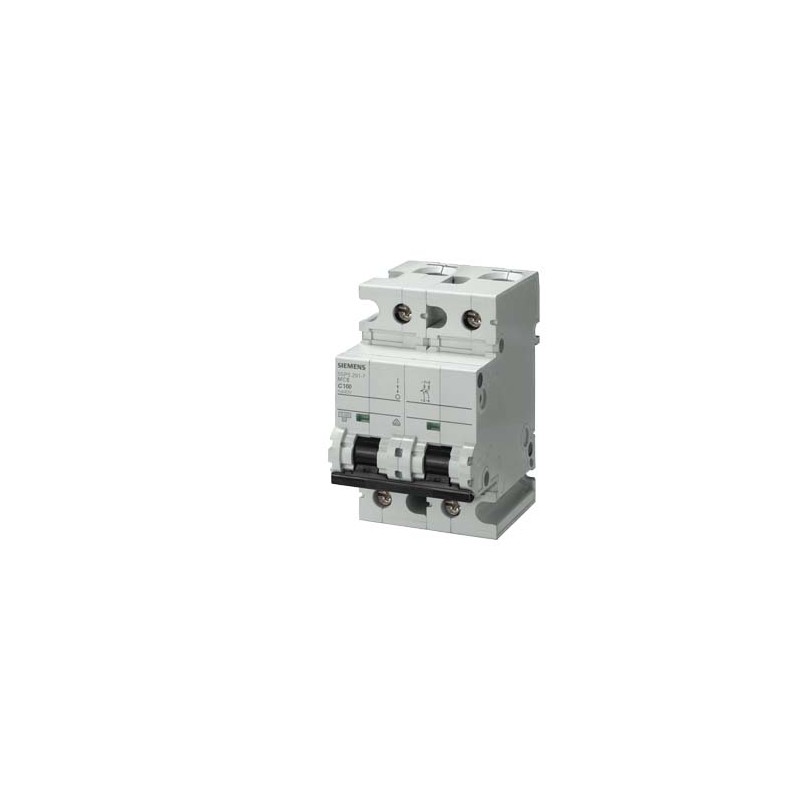

5SP5291-7 SIEMENS Disjoncteur modulaire 440V CC 10kA CC, 2 points, C, 100A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5SP5291-7 SIEMENS Disjoncteur modulaire 440V CC 10kA CC, 2 points, C, 100A

5SP5291-7

SIEMENS

Disjoncteur modulaire 440V CC 10kA CC, 2 points, C, 100A

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteurs automatiques industrielles de 6 kA

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000042 - Disjoncteur

Valeur Unité
tension assignée de tenue aux chocs (Uimp) (EF011980) -kV
caractéristique de déclenchement (type/courbe) (EF000889) C
nombre de pôles (total) (EF008618) 2
nombre de pôles protégés (EF005548) 2P
calibre/courant nominal assigné (In) (EF000227) 100A
tension assignée (Ue) (EF000228) 400V
tension d'isolement assignée (Ui) (EF001366) 440V
pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) (EF009556) 3.0kA
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) (EF009555) 3.0kA
type de tension (EF000187) AC/DC
fréquence (EF000416) ['50.0', '50.0']Hz
classe de limitation d'énergie (I²t) (EF002568) 3
adapté à une installation encastrée (EF006573) false
pôle neutre sectionné simultanément (EF005997) false
catégorie de surtension (EF002569) 3
degré de pollution (EF002570) 3
produits auxiliaires associables (EF008148) true
largeur en nombre de modules (EF002950) 3
profondeur d'encastrement (EF000218) 70.0mm
indice de protection (IP) (EF005474) IP20
température ambiante en fonctionnement (EF007515) ['-25', '55']°C
section de raccordement cable souple (EF007343) ['4.0', '50.0']mm²
section de raccordement cable rigide (EF007337) ['4.0', '50.0']mm²
pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) (EF009557) -kA
pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) (EF009558) -kA


Disjoncteur modulaire 440V CC 10kA CC, 2 points, C, 100A
Version
nom de marque produitSENTRON
désignation du produitDisjoncteur modulaire
version du produitDisjoncteur modulaire 5SP
Caractéristiques techniques générales
Nombre de pôles2
nombre de pôles / remarque2P
Classe de caractéristique de déclenchementC
disjoncteur / Type de base5SP5
Durée de vie mécanique (cycles de manœuvre) / typique20 000
Catégorie de surtension3
Degré de pollution3
Tension
Tension d'isolement
● pour CA / Valeur assignée440 V
● pour CC / Valeur assignée250 V
Tension d'alimentation
Type de tensionAC/DC
Courant d'emploi / pour CA / Valeur assignée100 A
Tension d'alimentation / pour CA / Valeur assignée400 V
Fréquence de la tension d'alimentation / Valeur assignée50 Hz
Classe de protection
indice de protection IPIP20, avec conducteurs raccordés
Capacité de commutation
Pouvoir de coupure courant
● pour CC / selon CEI 60947-2 / Valeur assignée15 kA
● selon EN 60898 / Valeur assignée3 kA
Détails sur le produit
Équipement du produit / Protection contre les contacts directsOui
Constituant du produit
● Bornier en hautOui
● Bornier en basOui
Caractéristique produit
● Propriétés pour interrupteur principal selon EN 60204-1Oui
● sans halogènesOui
● plombableOui
● sans siliconeOui
Extension produit / noyable / Équipements supplémentairesOui
Court-circuit
Pouvoir de coupure courant de court-circuit (Icn)
● pour CC / selon EN 60898-210 kA
Liens
Section de câble raccordable / âme massive
● min.4 mm²
● max.50 mm²
Section de câble raccordable / multibrin
● min.4 mm²
● max.50 mm²
Section de câble raccordable / âme souple / avec embouts
● min.1,5 mm²
● max.35 mm²
Numéro AWG / comme section codée de câble raccordable
● min.14
● max.2
Couple de serrage [lbf·in] / pour bornes a vis
● min.22 lbf·in
● max.31 lbf·in
Couple de serrage / pour bornes a vis
● min.2,5 N·m
● max.3,5 N·m
Position / du câble de raccordement au réseauindifférent
Conception mécanique
hauteur90 mm
largeur54 mm
profondeur76 mm
Profondeur70 mm
Nombre d'unités modulaires de largeur3
Mode de fixationFixation sur rail DIN symétrique et fixation par vis
position de montageau choix
poids net507 g
Conditions environnementales
Influence de la température ambiantemax. 95 % d'humidité
Tenue aux chocs / selon CEI 60068-2-27150 m/s² pour 11 ms demi-sinus
Tenue aux vibrations / selon CEI 60068-2-650 m/s² pour 25...5 Hz (4 sec)
Température ambiante
● min.-25 °C
● max.55 °C
Température ambiante / à l'entreposage
● min.-40 °C
● max.75 °C
Certificats
désignation du matériel
● selon EN 61346-2F
● selon CEI 81346-2:2009Contrôleur
Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article5SP5291-7
Description d'articleDisjoncteur modulaire 440V CC 10kA CC, 2 points, C, 100A
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM490:Start of final Year of support
Date de fin de vie du produitProdukt abgekündigt seit: 22.02.2019
Notes
Ce produit n'est plus disponible
Successeur Informations complémentaires auprès de vos interlocuteurs : www.siemens.com/lowv
Sorry, but this product is currently not available. For further Information kindly contact your local Siemens sales Support.
Pour plus d'information merci de contacter votre interlocuteur Siemens habituel
Données Prix
Groupe de prix1AC
Coefficient MetalL-O-----
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité0.507 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage96.00 x 59.00 x 84.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869374642
UPCIndisponible.
N° d'Export85362090
Rubrique catalogue (PDF)LV10.1
Groupe de produit5505
Group CodeP310
Pays d'origineGrèce
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2007
Classe de produitB: limited or only medium-term re-useability
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) émanant de notre chaine d'approvisionnement ou de nos procédures établies pour le dépistage de nos produits sur ce sujet.Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Dès que nous aurons de nouvelles découvertes, nos informations seront mises à jour en conséquence.
Classification
Indisponible.

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
5SP5291-7 5SP5291-7 FR_5SP5291-7.pdf 165 Kbytes 5SP5291-7 5SP5291-7 FR_5SP5291-7.pdf
