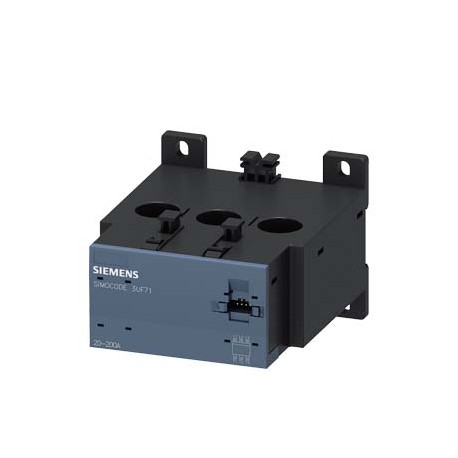

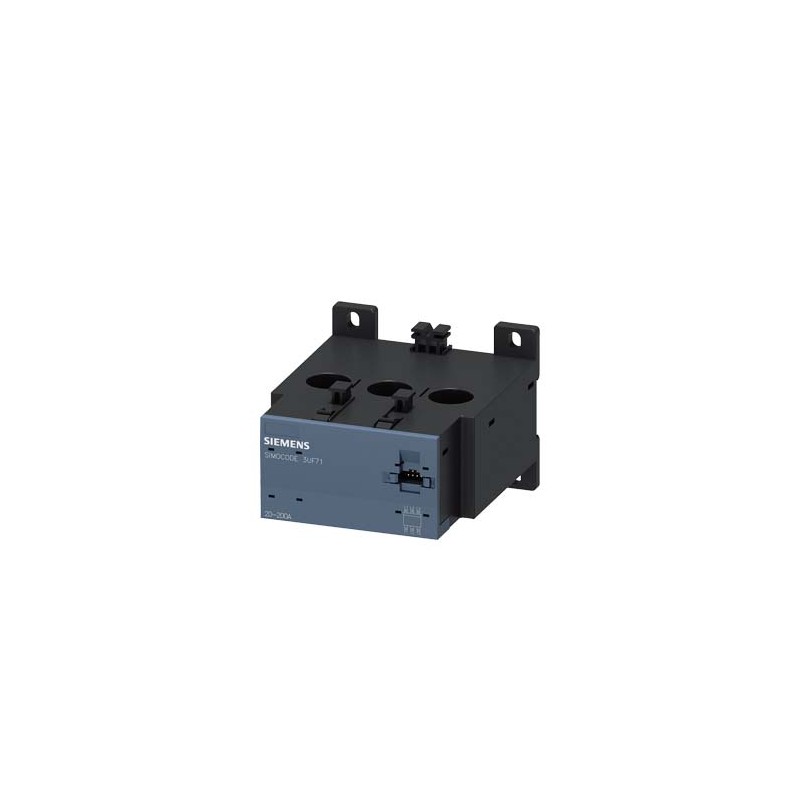

3UF7103-1AA00-0 SIEMENS Module d'acquisition de courant, Courant de réglage 20...200 A, Largeur 120 mm, Tran.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3UF7103-1AA00-0 SIEMENS Module d'acquisition de courant, Courant de réglage 20...200 A, Largeur 120 mm, Tran..

3UF7103-1AA00-0

SIEMENS

Module d'acquisition de courant, Courant de réglage 20...200 A, Largeur 120 mm, Transformateur à primaire traversant

Plus de détails


Appareillage industriel basse tension > Dispositif de contrôle moteur

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $486.23
Prix unitaire: $486.23
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module d'acquisition de courant, Courant de réglage 20...200 A, Largeur 120 mm, Transformateur à primaire traversant
nom de marque produitSIRIUS
désignation du produitModule de mesure de courant
Caractéristiques techniques générales
fonction produit
● mesure du courantOui
● mesure de la tensionNon
● mesure de la puissance activeNon
● mesure d'énergieNon
● mesure de la fréquenceNon
constituant du produit
● entrée pour thermistanceNon
puissance active absorbée0,2 W
tension d'isolement
● pour degré de pollution 3 pour AC valeur assignée690 V
● pour câbles du circuit principal selon IEC 60947-1 valeur assignée8 kV
tension de tenue aux chocs valeur assignée8 000 V
degré de protection IPIP20
tenue aux chocs selon IEC 60068-2-2715g / 11 ms
tenue aux vibrations1-6 Hz / 15 mm, 6-500 Hz / 2 g
désignation du matériel selon IEC 81346-2:2009Contrôleur
Directive RoHS (date)07/01/2006
certificat d'aptitude
● selon la directive produit ATEX 2014/34/UEBVS 06 ATEX F001
groupe d'appareillage Ex et catégorie Ex selon la directive produit ATEX 2014/34/UEII (2) G, II (2 ) D, I (M2)
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1classe A
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3
perturbation par conduction
● par salves selon IEC 61000-4-42 kV
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
Entrées/ Sorties
nombre de sorties comme élément de contacts avec contact0
Fonction protection/ surveillance
fonction produit
● surveillance cos phiNon
● surveillance des défauts à la terreNon
● mesure de la tensionNon
fonction produit
● mesure du courantOui
● protection contre les surchargesOui
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis et par encliquetage
hauteur95 mm
largeur120 mm
profondeur145 mm
distance à respecter
● haut30 mm
● bas30 mm
● gauche0 mm
● droite0 mm
diamètre de l'ouverture de passage25 mm
diamètre de l'ouverture de passage pour mesure de courant25 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de
● 1 max.2 000 m
● 2 max.3 000 m; pour +50 °C, (pas de séparation sûre)
● 3 max.4 000 m; pour +40 °C, (pas de séparation de protection)
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
● pendant le transport-40 ... +80 °C
catégorie d'environnement
● en service selon IEC 607213K6 (pas de formation de glace, pas de condensation, humidité relative 10 ... 95 %), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6
● à l'entreposage selon IEC 607211K6 (pas de condensation, humidité relative 10 ... 95%), 1C2 (pas de brouillard salin), 1S2 (la pénétration de sable dans les appareils est interdite), 1M4
● pendant le transport selon IEC 607212K2, 2C1, 2S1, 2M2
humidité relative en service5 ... 95 %
Protection contre les courts-circuits
fonction produit protection contre les courts-circuitsNon
Séparation galvanique
séparation (électrique) de protection selon IEC 60947-1Tous les circuits sont séparés de manière sûre (double ligne de fuite et distance dans l'air), les remarques du procès-verbal d'essai n° A0258 doivent être prises en compte (lien : voir Plus d'informations)
Circuit principal
nombre de pôles pour circuit principal3
valeur de réponse du courant réglable du déclencheur de surcharge dépendant du courant20 ... 200 A
tension d'emploi
● pour AC
— pour 50 Hz valeur assignée110 ... 690 V
— pour 60 Hz valeur assignée110 ... 690 V
fréquence de service valeur assignée50 ... 60 Hz
Circuit de commande/ Commande
type de tensionAC
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

For use in hazardous locationsDeclaration of ConformityTest Certificates

ATEX-EC-Type-Examination-Certificate

IECEx

ATEX-EC-Type-Examination-Certificate

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

Marine / Shippingother

ABS (American Bureau of Shipping)

LR (Lloyds Register)

RMRS / Russian Maritime Register

DNV-GL

Confirmation

PROFIBUS-Certification

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Rapport d'essai No. A0258, protective separation
dernière modification :07/04/2022
Date
15/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3UF7103-1AA00-0
Description d'articleModule d'acquisition de courant, Courant de réglage 20...200 A, Largeur 120 mm, Transformateur à primaire traversant
Famille de produitAppareillage de gestion et de commande de moteurs SIMOCODE pro 3UF7
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42J
Coefficient MetalL-O-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité0.644 kg
Dimension emballage135.00 x 145.50 x 171.50
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209624603
UPC754554901800
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5836
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2006
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1432-15-17-05
UNSPSC1539-12-15-52

Données ETIM

ETIM: EC002572 - Dispositif de contrôle moteur

Valeur Unité
degré de protection (NEMA) (EF011959) -
type d'interface (EF006977) -
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) -
fonction de commutation (EF000189) -
nombre d’entrées analogiques (EF001994) -
nombre de sorties analogiques (EF001995) -
tension de fonctionnement nominale Ue à CA 50 Hz (EF007029) ['110', '690']V
tension de fonctionnement nominale Ue à CA 60 Hz (EF007030) ['110', '690']V
tension de fonctionnement nominale Ue en CC (EF007031) ['-', '-']V
fréquence de fonctionnement nominale (EF007024) ['50.0', '60.0']Hz
module de détection de courant (EF007501) true
module de détection de la tension (EF007492) false
type de technique de raccordement (EF008220) technique d'insertion traversante
tension d'alimentation de courant nominal Us CC (EF003980) ['-', '-']V
type de tension d'actionnement (EF008242) AC
nombre de sorties, avec contact (EF006936) 0
nombre de sorties électroniques (EF006929) -
nombre d'entrées binaires (EF003817) -
entrée pour raccordement à un thermistor (EF007116) false
entrée pour détection de défauts de mise à la terre (EF007115) -
entrée du capteur de température analogique (EF007114) -
indice de protection (IP) (EF005474) IP20
courant de fonctionnement nominal Ie (EF006781) -A
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V
