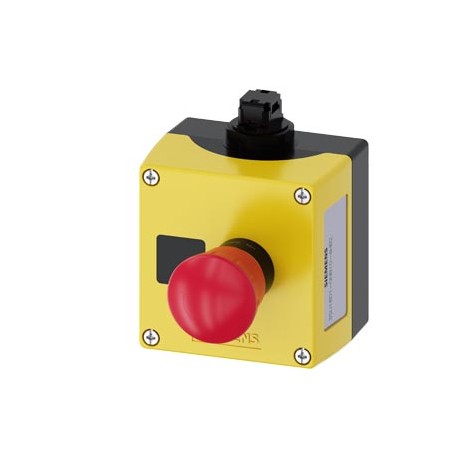

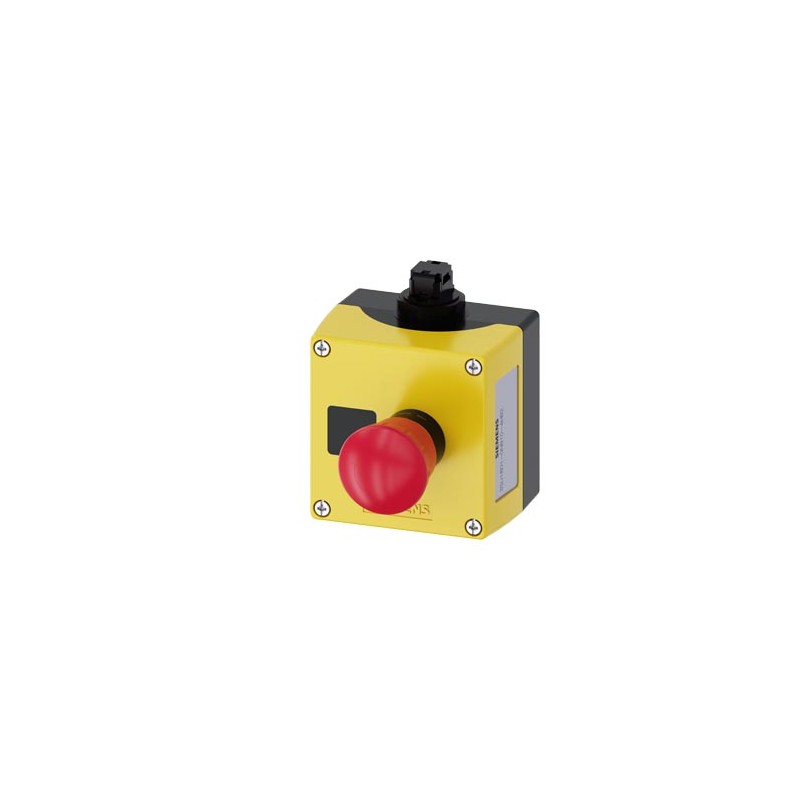

3SU1801-0NB10-4HB2 SIEMENS Boîtier AS-Interface pour appareils de commande, 22 mm, rond, matériau du boîtier.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SU1801-0NB10-4HB2 SIEMENS Boîtier AS-Interface pour appareils de commande, 22 mm, rond, matériau du boîtier..

3SU1801-0NB10-4HB2

SIEMENS

Boîtier AS-Interface pour appareils de commande, 22 mm, rond, matériau du boîtier : plastique, partie supérieure du boîtier : jaune, 1 emplacement en plastique, renfoncement pour plaquette, A = bouton-poussoir coup de poing d'arrêt d'urgence rouge, 40 mm, décrochage par rotation, 1 NF, 1 NF, borne à ressort, fixation au sol, raccordement par prises vampires en haut, étiquette jointe

Plus de détails


Appareillage industriel basse tension > Combiné d'appareils de commande et de signalisation en boîtier

CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $263.85
Prix unitaire: $263.85
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Boîtier AS-Interface pour appareils de commande, 22 mm, rond, matériau du boîtier : plastique, partie supérieure du boîtier : jaune, 1 emplacement en plastique, renfoncement pour plaquette, A = bouton-poussoir coup de poing d'arrêt d'urgence rouge, 40 mm, décrochage par rotation, 1 NF, 1 NF, borne à ressort, fixation au sol, raccordement par prises vampires en haut, étiquette jointe
nom de marque produitSIRIUS ACT
désignation du produitBoîtiers
désignation type de produit3SU1
équipement des auxiliaires de commande et de signalisationA = bouton-poussoir ARRÊT d'URGENCE, 40 mm, avec accrochage positif selon ISO 13850 et déverrouillage par rotation
numéro d'article du fabricant
● du module de contact livréA1 = 3SU1400-2AA10-3CA0, A2 = 3SU1400-2AA10-3CA0
● du module de contact livré à l'emplacement A 13SU1400-2AA10-3CA0
● du module de contact livré à l'emplacement A 23SU1400-2AA10-3CA0
● du module de communication fourniAB = 3SU1400-2EA10-6AA0
● du support fourniA = 3SU1500-0AA10-0AA0
● du support fourni à l'emplacement A3SU1500-0AA10-0AA0
● du détrompeur fourniA = 3SU1000-1HB20-0AA0
● du détrompeur fourni à l'emplacement A3SU1000-1HB20-0AA0
● du boîtier vide fourni3SU1801-0AA00-0AB2
Boîtier
version du boîtieravec renfoncement pour plaque signalétique
forme de la face avant du boîtierforme carrée
matériau du boîtiermatière plastique
nombre d'emplacements1
constituant du produit
● appareil d'ARRET D'URGENCEOui
● rehausse de protectionNon
couleur de la partie supérieure du boîtierjaune
état à la livraison
● en tant que kit de montageNon
● précâblé sur bornierNon
type de fixation du boîtiervertical
Organe de commande
version de l'organe de commandebouton-poussoir coup-de-poing d'ARRÊT d'URGENCE
compatibilité d'utilisation interrupteur d'ARRET D'URGENCEOui
équipement du produit blocage de manœuvreNon
extension produit en option lampeNon
couleur de l'organe de commanderouge
matériau de l'organe de commandematière plastique
forme de l'organe de commanderond
nombre de modules de contact2
type de déverrouillageA = déverrouillage par rotation
Collerette
constituant du produit colleretteNon
version de la colleretteStandard
matériau de la collerettematière plastique
couleur de la collerettenoir
Support
matériau du supportPlastique
Affichage
nombre de modules LED :0
Caractéristiques techniques générales
fonction produit
● manœuvre positive d'ouvertureOui
● fonction d'ARRET D'URGENCEOui
● fonction ARRET D'URGENCEOui
degré de protection IPIP66, IP67, IP69(IP69K)
degré de protection NEMA1, 2, 3, 3R, 4, 4X, 12K, 13
tenue aux chocs
● selon IEC 60068-2-27demi-onde sinusoïdale 15g / 11 ms
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
tenue aux vibrations
● selon IEC 60068-2-610 ... 500 Hz : 5g
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
désignation du matériel selon IEC 81346-2:2009S
courant permanent du disjoncteur caractéristique C10 A; pour courant de court-circuit < 400 A
courant permanent de la cartouche DIAZED à action rapide10 A
courant permanent de la cartouche-fusible DIAZED gG10 A
Directive RoHS (date)10/01/2014
tension d'emploi
● pour AC
— pour 50 Hz valeur assignée5 ... 500 V
— pour 60 Hz valeur assignée5 ... 500 V
● pour DC valeur assignée5 ... 500 V
version de l'entrée de câblesAdaptateur câble profilé ASi (prises vampire) presse-étoupe M20
Communication/ Protocole
version de l'interface pour communicationAS-i
Circuit auxiliaire
version du contact des contacts auxiliairesAlliage d'argent
nombre de contacts NF pour contacts auxiliaires2
nombre de contacts NO pour contacts auxiliaires0
Raccordements/ Bornes
version du raccordement électrique des modules et accessoiresBornes à ressort
version du raccordement électrique sur le boîtierAdaptateur câble profilé ASi (prises vampire)
couple de serrage des vis du support1 ... 1,2 N·m
couple de serrage des vis de fixation du couvercle du boîtier1,5 ... 1,7 N·m
Conditions ambiantes
température ambiante
● en service-25 ... +70 °C
● à l'entreposage-40 ... +80 °C
catégorie d'environnement en service selon IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (humidité relative de l'air 10 ... 95 %, sans condensation en service pour tous les appareils montés derrière le panneau frontal)
Montage/ fixation/ dimensions
type de fixation des modules et accessoiresFixation sur embase
hauteur105,4 mm
largeur85 mm
profondeur109 mm
forme de la découperond
Accessoires
nombre d'étiquettes de repérage0
nombre d'étiquettes à insérer0
nombre d'étiquettes sous collerette0
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

CSA

CCC

Confirmation

UL

EAC

UK Declaration of Conformity

Declaration of ConformityTest Certificatesother

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :26/01/2022
Date
10/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SU1801-0NB10-4HB2
Description d'articleBoîtier AS-Interface pour appareils de commande, 22 mm, rond, matériau du boîtier : plastique, partie supérieure du boîtier : jaune, 1 emplacement en plastique, renfoncement pour plaquette, A = bouton-poussoir coup de poing d'arrêt d'urgence rouge, 40 mm, décrochage par rotation, 1 NF, 1 NF, borne à ressort, fixation au sol, raccordement par prises vampires en haut, étiquette jointe
Famille de produitAuxiliaires de commande et de signalisation en boîtier pour AS-Interface
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41J
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)80 Jour(s)
Poids Net par quantité0.423 kg
Dimension emballage98.00 x 129.00 x 134.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209970342
UPC804766075100
N° d'Export85365080
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5454
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2014
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-12-16
eClass7.127-37-12-16
eClass827-37-12-16
eClass927-37-12-16
eClass9.127-37-12-16
ETIM5EC000225
ETIM6EC000225
ETIM7EC000225
ETIM8EC000225
UNSPSC1539-12-22-21

Données ETIM

ETIM: EC000225 - Combiné d'appareils de commande et de signalisation en boîtier

Valeur Unité
indice de protection (IP) (EF005474) -
nombre de postes de commande (EF001372) 1
nombre de contacts à poussoir (EF005558) 1
nombre de voyants lumineux (EF001965) 0
nombre d'interrupteurs à clé (EF005590) 0
nombre de commutateurs-sélecteurs (EF005567) 0
nombre de contacts à poussoir champignons (EF006670) 0
adapté à un arrêt d'urgence (EF001433) true
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['5', '500']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['5', '500']V
tension d'alimentation de courant nominal Us CC (EF003980) ['5', '500']V
couleur de la partie supérieure du boîtier (EF001373) jaune
matériau du boîtier/corps (EF001596) plastique
nombre de contacts en tant que contacts à fermeture (EF008256) 0
nombre de contacts en tant que contacts à ouverture (EF008255) 2
nombre de contacts en tant qu'inverseurs (EF008257) 0
degré de protection (NEMA) (EF011959) NEMA 1, 2, 3, 3R, 4, 4X, 12K, 13
