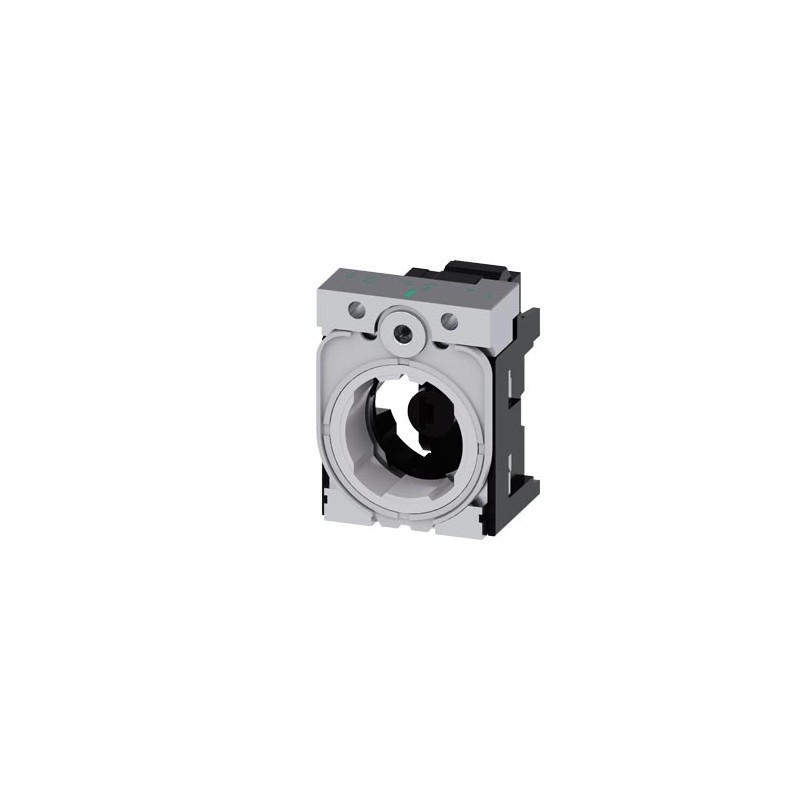

3SU1551-1AB20-3AA0 SIEMENS support, universel, triple plastique/métal, module LED, rouge, 24 V CA/CC, borne .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SU1551-1AB20-3AA0 SIEMENS support, universel, triple plastique/métal, module LED, rouge, 24 V CA/CC, borne ..

3SU1551-1AB20-3AA0

SIEMENS

support, universel, triple plastique/métal, module LED, rouge, 24 V CA/CC, borne à ressort >>nouveau design<

Support pour 3 modules, métal, module LED, rouge, AC / DC 24 V, bornes à ressort. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $20.47
Prix unitaire: $20.47
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

support, universel, triple plastique/métal, module LED, rouge, 24 V CA/CC, borne à ressort >>nouveau design<<
nom de marque produitSIRIUS ACT
désignation du produitSupport
désignation type de produit3SU1
numéro d'article du fabricant
● du module LED livré3SU1401-1BG20-3AA0
● du support fourni3SU1550-0AA10-0AA0
Organe de commande
version de l'organe de commandex 3 avec module
nombre de modules de contact0
Support
matériau du supportPlastique
Affichage
nombre de modules LED :1
Caractéristiques techniques générales
fonction produit manœuvre positive d'ouvertureNon
constituant du produit
● diodeOui
● transformateur de lampeNon
● lampeOui
● résistance sérieNon
tension d'isolement valeur assignée500 V
degré de pollution3
tension de tenue aux chocs valeur assignée4 kV
degré de protection IP de la borne de raccordementIP20
tenue aux chocs
● selon IEC 60068-2-27demi-onde sinusoïdale 15g / 11 ms
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
tenue aux vibrations
● selon IEC 60068-2-610 ... 500 Hz : 5g
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
courant thermique10 A
désignation du matériel selon IEC 81346-2:2009U
courant permanent du disjoncteur caractéristique C10 A
courant permanent de la cartouche DIAZED à action rapide10 A
courant permanent de la cartouche-fusible DIAZED gG10 A
Directive RoHS (date)10/01/2014
tension d'emploi
● pour AC
— pour 50 Hz valeur assignée24 ... 24 V
— pour 60 Hz valeur assignée24 ... 24 V
● pour DC valeur assignée24 ... 24 V
Electronique de puissance
fiabilité de contactUn contact défaillant sur 100 millions (17 V, 5 mA), un contact défaillant sur 10 millions (5 V, 1 mA)
Circuit de commande/ Commande
courant d'appel du module à LED max.2 A
Circuit auxiliaire
version du contact des contacts auxiliairesAlliage d'argent
nombre de contacts NF pour contacts auxiliaires0
nombre de contacts NO pour contacts auxiliaires0
courant d'emploi pour AC-15 pour 230 V valeur assignée6 A
Raccordements/ Bornes
version du raccordement électrique
● des modules et accessoiresBornes à ressort
type de sections de câble raccordables
● âme massive sans traitement de l'embout2x (0,25 ... 1,5 mm²)
● âme souple avec embouts2x (0,25 ... 0,75 mm²)
● âme souple sans traitement de l'embout2x (0,25 ... 1,5 mm²)
● pour câbles AWG2x (24 ... 16)
couple de serrage des vis du support1 ... 1,2 N·m
couple de serrage
● pour mise à la terre0,8 ... 1 N·m
Source de lumière
type de lampeLED
couleur de la lamperouge
Conditions ambiantes
température ambiante
● en service-25 ... +70 °C
● à l'entreposage-40 ... +80 °C
catégorie d'environnement en service selon IEC 607213M6, 3S2, 3B2, 3K6 (humidité relative de l'air 10 ... 95 %, sans condensation en service)
Montage/ fixation/ dimensions
type de fixationmontage sur plaque frontale
● des modules et accessoiresFixation sur panneau de commande
hauteur40 mm
largeur30 mm
forme de la découperond
largeur de montage30 mm
profondeur d'encastrement49,8 mm
épaisseur de la plaque frontale utilisable1 ... 6 mm
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalDeclaration of ConformityTest Certificates

Confirmation

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

other

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :09/03/2022
Date
15/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SU1551-1AB20-3AA0
Description d'articlesupport, universel, triple plastique/métal, module LED, rouge, 24 V CA/CC, borne à ressort >>nouveau design<<
Famille de produitSupports
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41J
Coefficient MetalLBO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)55 Jour(s)
Poids Net par quantité0.053 kg
Dimension emballage20.00 x 50.00 x 30.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621071923
UPC195125101685
N° d'Export85318070
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5452
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2014
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-12-26
eClass7.127-37-12-26
eClass827-37-12-26
eClass927-37-12-26
eClass9.127-37-12-26
ETIM5EC001020
ETIM6EC001020
ETIM7EC001020
ETIM8EC001020

Données ETIM

ETIM: EC000041 - Bloc de contact auxiliaire

Valeur Unité
finition du raccordement électrique (EF003961) -
nombre d'interrupteurs de signal d'erreur (EF007613) -
nombre de contacts en tant qu'inverseurs (EF008257) 0
nombre de contacts en tant que contacts à fermeture (EF008256) 0
nombre de contacts en tant que contacts à ouverture (EF008255) 0
courant de fonctionnement nominal CA-15, 230 V (EF001385) 6A
modèle (EF000010) -
mode de pose (EF000003) fixation frontale
douille (EF000048) sans
