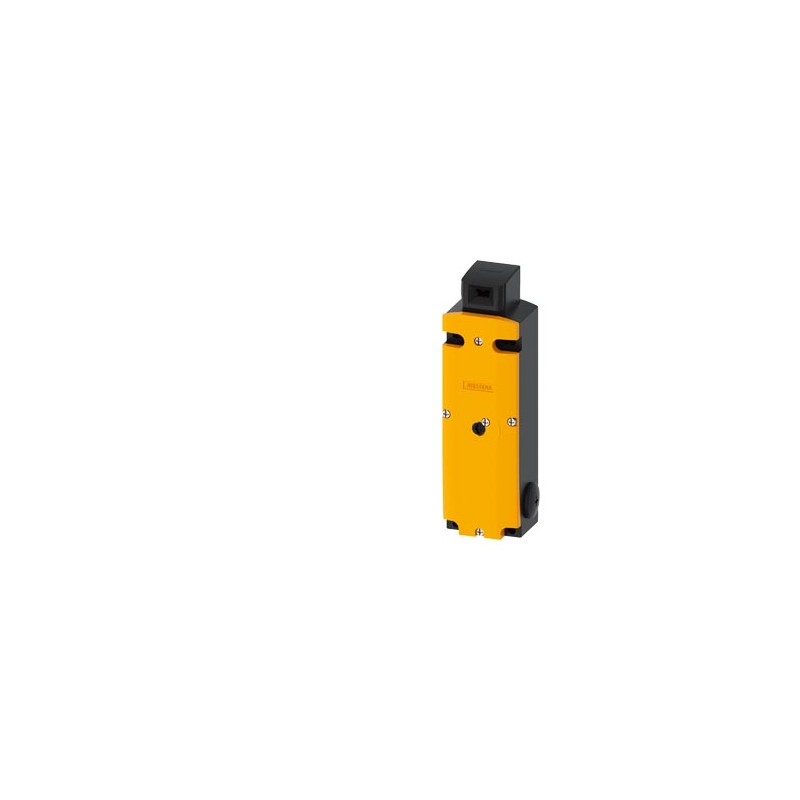

3SE5312-0SD11 SIEMENS Interrupteur de position de sécurité à interverrouillage Force de verrouillage 2600 N .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SE5312-0SD11 SIEMENS Interrupteur de position de sécurité à interverrouillage Force de verrouillage 2600 N ..

3SE5312-0SD11

SIEMENS

Interrupteur de position de sécurité à interverrouillage Force de verrouillage 2600 N 5 sens d'accostage Verrouillage par ressort déblocage auxiliaire à l'avant Tension aimant 24V CC Surveillance du détrompeur 2 NF / 1 NO Surveillance de l'aimant 2 NF / 1 NO Livraison sans détrompeur. détrompeur 3SE5000-0AV0. à commander séparément

SIRIUS Int. position, avec rétention 2600N,5 envoyé. attaque, boîte métallique,3X (M20X1,5), verrouillage à ressort, sans hivernage. Aux. à l’avant, tension électroaimant 24V DC, actionneur de surveillance 2NC/1NA, vig. Électroaimant 2NC/1NA

Plus de détails


CONTRÔLE ET CONTACTEURS > Interrupteurs de fin de course et relais de sécurité

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $249.53
Prix unitaire: $249.53

Quantité Prix
1+$249.53
2+$232.83
3+$232.83
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Related products

▲

En savoir plus

▲


Données techniques

Interrupteur de position de sécurité à interverrouillage Force de verrouillage 2600 N 5 sens d'accostage Verrouillage par ressort déblocage auxiliaire à l'avant Tension aimant 24V CC Surveillance du détrompeur 2 NF / 1 NO Surveillance de l'aimant 2 NF / 1 NO Livraison sans détrompeur. détrompeur 3SE5000-0AV0. à commander séparément
nom de marque produitSIRIUS
désignation du produitInterrupteur de sécurité mécanique
version du produità détrompeur séparé et verrouillage
désignation type de produit3SE5
numéro d'article du fabricant des détrompeurs en option3SE5000-0AV01 détrompeur standard, 3SE5000-0AV02 détrompeur avec fixation verticale, 3SE5000-0AV03 détrompeur avec fixation transversale, 3SE5000-0AV04 détrompeur avec fixation transversale à gauche, 3SE5000-0AV05 détrompeur universel, 3SE5000-0AV06 détrompeur avec fixation transversale à droite, 3SE5000-0AV07 détrompeur Heavy Duty, 3SE5000-0AW42 détrompeur avec fixation verticale douille inox, 3SE5000-0AW43 détrompeur avec fixation transversale douille inox, 3SE5000-0AW51 détrompeur inox, 3SE5000-0AW52 détrompeur inox avec fixation verticale, 3SE5000-0AW53 détrompeur avec fixation transversale
compatibilité d'utilisation interrupteur de sécuritéOui
Caractéristiques techniques générales
fonction produit manœuvre positive d'ouvertureOui
tension d'isolement valeur assignée250 V
degré de pollutionclasse 3
tension de tenue aux chocs valeur assignée4 kV
degré de protection IPIP66/IP67
tenue aux chocs30g / 11 ms
● selon IEC 60068-2-2730g / 11 ms
tenue aux vibrations0,35 mm / 5g
● selon IEC 60068-2-60,35 mm / 5g
durée de vie mécanique (cycles de manœuvre) typique1 000 000
durée de vie électrique (Cycles de manœuvre) avec contacteur 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 typique1 000 000
cycles de manœuvres électriques en une heure avec contacteur 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT10266 000
courant thermique10 A
matériau du boîtier de la tête de commandemétal
désignation du matériel selon IEC 81346-2:2009B
courant permanent du disjoncteur caractéristique C1 A; pour courant de court-circuit < 400 A
courant permanent de la cartouche DIAZED à action rapide10 A; pour courant de court-circuit < 400 A
courant permanent de la cartouche-fusible DIAZED gG6 A; pour courant de court-circuit < 400 A
effort de verrouillage2 600 N
● selon EN ISO 141192 000 N
précision de répétabilité0,05 mm
Directive RoHS (date)10/01/2011
puissance active absorbée de la bobine3,5 W
force d'actionnement minimale dans le sens d'actionnement30 N
longueur du capteur185 mm
largeur du capteur54 mm
courant d'emploi pour AC-15
● pour 24 V valeur assignée6 A
● pour 120 V valeur assignée6 A
● pour 240 V valeur assignée3 A
courant d'emploi pour DC-13
● pour 24 V valeur assignée3 A
● pour 125 V valeur assignée0,55 A
● pour 250 V valeur assignée0,27 A
version de l'interface pour une communication de sécuritéSans
Boîtier
forme du boîtierforme spéciale
matériau du boîtiermétal
revêtement du boîtierpeinture par immersion cathodique
version du boîtier selon la normeNon
Tête de commande
version de l'organe de commande5 sens de démarrage
version de la fonction de commutationcontact positif d'ouverture NF
nombre de sens d'actionnement5
principe de commutationcontacts à action dépendante
nombre de contacts de sécurité4
Raccordements/ Bornes
version du raccordement électriqueraccordement à vis
type de sections de câble raccordables
● âme massive1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
● âme souple avec embouts1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
● pour câbles AWG âme massive1x (20 ... 16), 2x (20 ... 18)
● pour câbles AWG multibrin1x (20 ... 16), 2x (20 ... 18)
Sécurité
valeur B10 pour niveau d'exigence élevé selon SN 319201 000 000
pourcentage de défaillances dangereuses pour niveau d'exigence élevé selon SN 3192020 %
version de l'entrée de câbles3x (M20 x 1,5)
version du verrouillageà verrouillage par ressort (montage à courant de repos) avec déverrouillage auxiliaire
Communication/ Protocole
version de l'interfaceSans
Conditions ambiantes
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
catégorie de protection contre l'explosion pour poussièresSans
Tension d’alimentation
tension d'alimentation de la bobine24 V
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis
Certificats/ homologations

Téléchargements et manuels

General Product Approval

CSA

CCC

Confirmation

UL

EAC

EAC

Functional Safety/Safety of MachineryDeclaration of ConformityTest CertificatesotherDangerous Good

Type Examination Certificate

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :26/01/2022
Date
03/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SE5312-0SD11
Description d'articleInterrupteur de position de sécurité à interverrouillage Force de verrouillage 2600 N 5 sens d'accostage Verrouillage par ressort déblocage auxiliaire à l'avant Tension aimant 24V CC Surveillance du détrompeur 2 NF / 1 NO Surveillance de l'aimant 2 NF / 1 NO Livraison sans détrompeur. détrompeur 3SE5000-0AV0. à commander séparément
Famille de produit3SE5, boîtier métal avec force de verrouillage supérieure à 2000 N
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41K
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.950 kg
Dimension emballage61.50 x 213.00 x 84.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209682955
UPC754554951478
N° d'Export85365019
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5317
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2011
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-27-06-11
eClass7.127-27-06-11
eClass827-27-06-11
eClass927-27-06-11
eClass9.127-27-06-11
ETIM5EC002593
ETIM6EC002593
ETIM7EC002593
ETIM8EC002593
IDEA45202
UNSPSC1439-12-22-13
UNSPSC1539-12-22-13

Données ETIM

ETIM: EC002593 - Commutateur de position avec blocage en position fermée

Valeur Unité
avec dévérouillage auxiliaire (EF011964) -
degré de protection (NEMA) (EF011959) -
avec affichage du statut (EF001602) false
adapté aux fonctions de sécurité (EF001597) true
force de retenue (EF007552) 2600N
avec déverrouillage interne (EF007172) false
type d'interverouillage (EF012608) principe du courant de repos
tension d'alimentation de courant nominal Us électro-aimant à CA 50 Hz (EF007068) ['-', '-']V
tension d'alimentation de courant nominal Us électro-aimant à CA 60 Hz (EF007069) ['-', '-']V
tension d'alimentation de courant nominal Us électro-aimant CC (EF007070) ['24', '24']V
largeur du capteur (EF007094) 54.0mm
hauteur du capteur (EF007283) 43.5mm
longueur du capteur (EF007334) 185.0mm
nombre de contacts auxiliaires orientés sur la sécurité (EF006940) 4
nombre de contacts en tant que contacts à ouverture (EF008255) -
nombre de contacts en tant que contacts à fermeture (EF008256) -
nombre de contacts en tant qu'inverseurs (EF008257) 2
finition de l'élément de commutation (EF003591) élément de commutation à action lente
courant de fonctionnement nominal CA-15, 24 V (EF007084) 6A
courant de fonctionnement nominal CA-15, 125 V (EF007082) -A
courant de fonctionnement nominal CA-15, 230 V (EF001385) -A
courant de fonctionnement nominal Ie CC-13, 24 V (EF007087) 3A
courant de fonctionnement nominal Ie CC-13, 125 V (EF007085) 0.55A
courant de fonctionnement nominal Ie CC-13, 230 V (EF001386) -A
type de construction du boîtier (EF004008) type de construction spécial
matériau du boîtier/corps (EF001596) métal
revêtement du boîtier (EF001601) laqué / peint
type d'interface (EF006977) sans
finition de l'interface pour communication orientée sur la sécurité (EF003956) sans
finition du raccordement électrique (EF003961) entrée de câble métrique
catégorie de protection contre les explosions pour le gaz (EF003997) sans
catégorie de protection contre les explosions pour la poussière (EF003998) sans
température ambiante en fonctionnement (EF007515) ['-25', '60']°C
indice de protection (IP) (EF005474) IP66/IP67
