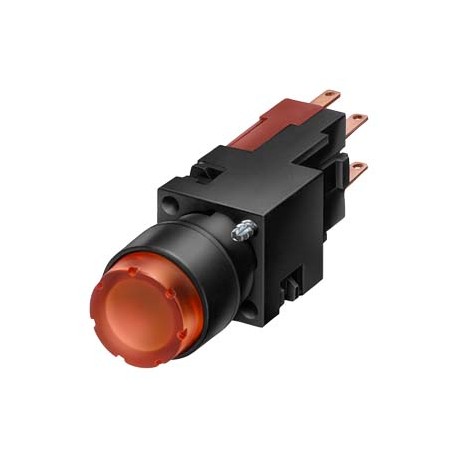

3SB2202-0LD01 SIEMENS bouton, 16 mm, rond, plastique, jaune, bouton poussoir, haut, 1S Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SB2202-0LD01 SIEMENS bouton, 16 mm, rond, plastique, jaune, bouton poussoir, haut, 1S

3SB2202-0LD01

SIEMENS

bouton, 16 mm, rond, plastique, jaune, bouton poussoir, haut, 1S

Plus de détails


Appareillage industriel basse tension > Bouton complet

CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $27.48
Prix unitaire: $27.48
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

bouton, 16 mm, rond, plastique, jaune, bouton poussoir, haut, 1S
nom de marque produitSIRIUS
désignation du produitBouton-poussoir
version du produitElément complet rond
désignation type de produit3SB2
Boîtier
nombre d'emplacements1
Organe de commande
version de l'organe de commandeBouton-poussoir
mode de fonctionnement de l'organe de commandeà rappel
extension produit en option lampeNon
couleur de l'organe de commandejaune
matériau de l'organe de commandematière plastique
forme de l'organe de commandeBouton saillant
type de déverrouillagesans
nombre de positions2
Collerette
constituant du produit colleretteOui
version de la colleretteStandard
matériau de la collerettematière plastique
couleur de la collerettenoir
Support
matériau du supportPlastique
Elément de contact/ douille de lampe
nombre de douilles de lampe0
nombre de blocs de contacts1
Caractéristiques techniques générales
fonction produit
● manœuvre positive d'ouvertureNon
● fonction ARRET D'URGENCENon
type de tension de la tension d'emploiAC/DC
degré de protection IPIP65
tenue aux vibrations selon IEC 60068-2-620 ... 200 Hz: 5g
fréquence de manœuvres max.1 000 1/h
durée de vie mécanique (cycles de manœuvre) typique10 000 000
désignation du matériel selon IEC 81346-2:2009S
Directive RoHS (date)07/01/2006
tension d'emploi valeur assignée5 ... 250 V
Circuit auxiliaire
nombre de contacts NF pour contacts auxiliaires0
nombre de contacts NO pour contacts auxiliaires1
nombre d'inverseurs pour contacts auxiliaires0
courant d'emploi pour AC-12
● pour 24 V valeur assignée10 A
● pour 60 V valeur assignée10 A
● pour 110 V valeur assignée10 A
● pour 230 V valeur assignée10 A
courant d'emploi pour AC-15
● pour 24 V valeur assignée4 A
● pour 110 V valeur assignée4 A
● pour 230 V valeur assignée4 A
courant d'emploi pour DC-12
● pour 24 V valeur assignée6 A
● pour 60 V valeur assignée5 A
● pour 110 V valeur assignée2,5 A
● pour 230 V valeur assignée1 A
courant d'emploi pour DC-13
● pour 24 V valeur assignée3 A
● pour 60 V valeur assignée1,2 A
● pour 110 V valeur assignée0,7 A
● pour 230 V valeur assignée0,3 A
Raccordements/ Bornes
version du raccordement électriqueraccordement par connecteur plat
couple de serrage des vis du support0,4 N·m
Conditions ambiantes
température ambiante
● en service-25 ... +70 °C
● à l'entreposage-40 ... +80 °C
catégorie d'environnement en service selon IEC 607213K6
Montage/ fixation/ dimensions
type de fixationmontage sur plaque frontale
forme de la découperond
diamètre de montage16 mm
hauteur d'encastrement12 mm
largeur de montage19 mm
profondeur d'encastrement50 mm
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

CSA

CCC

UL

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Test Certificatesother

Miscellaneous

Special Test Certificate

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :06/01/2021
Date
11/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SB2202-0LD01
Description d'articlebouton, 16 mm, rond, plastique, jaune, bouton poussoir, haut, 1S
Famille de produitEnsembles d'appareils complets
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41J
Coefficient MetalLA------
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.020 kg
Dimension emballage47.00 x 79.00 x 53.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209210684
UPC754554864228
N° d'Export85365080
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5834
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2006
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-12-28
eClass7.127-37-12-28
eClass827-37-12-28
eClass927-37-12-28
eClass9.127-37-12-28
ETIM5EC001028
ETIM6EC001028
ETIM7EC001028
ETIM8EC001028
IDEA45210
UNSPSC1439-12-22-16
UNSPSC1539-12-22-16

Données ETIM

ETIM: EC001028 - Bouton complet

Valeur Unité
type de lentille (EF006253) -
degré de protection (NEMA) (EF011959) -
nombre de postes de commande (EF001372) 1
type de bouton (EF001546) haut
couleur du bouton (EF000190) jaune
diamètre de trou (EF000079) 16.0mm
largeur de l'ouverture (EF004565) 19.0mm
hauteur de l'ouverture (EF004778) 12.0mm
adapté à l'éclairage (EF001142) false
fonction de commutation encliquetable (EF007447) FALSE
à rappel (EF001407) FALSE
nombre de contacts en tant que contacts à fermeture (EF008256) 1
nombre de contacts en tant que contacts à ouverture (EF008255) 0
nombre de contacts en tant qu'inverseurs (EF008257) 0
finition du raccordement électrique (EF003961) raccordement par fiche plate
avec bague frontale (EF006014) true
matériau de la bague frontale (EF005972) plastique
couleur de bague frontale (EF002429) noir
indice de protection (IP) (EF005474) IP65
tension d'alimentation de la lampe (EF006522) -V
