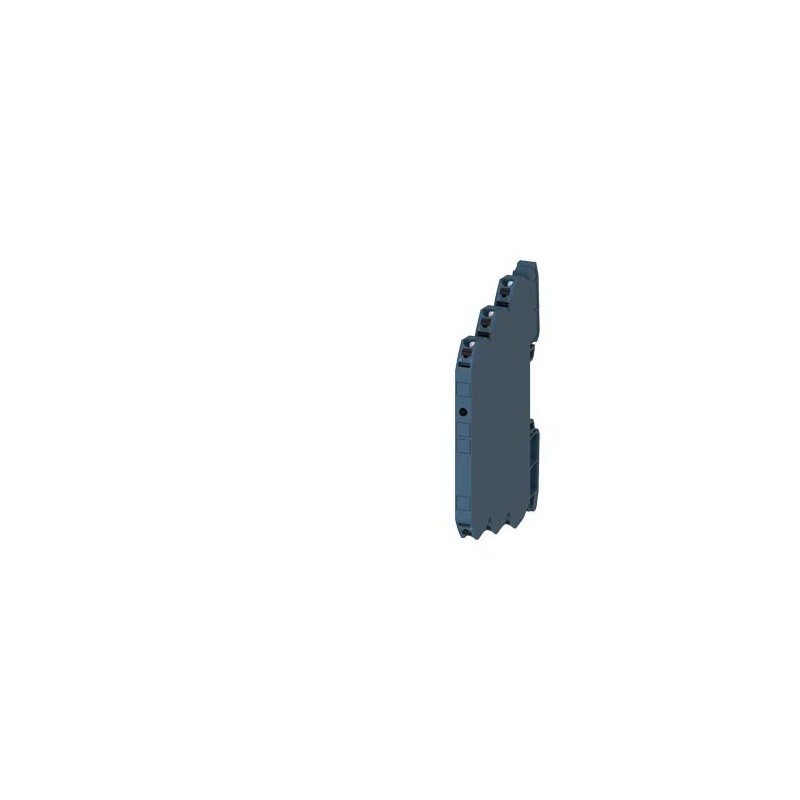

3RQ3052-2SM40 SIEMENS Coupleur de sortie Optocoupleur 1 contact NO, transistor Entrée 24 V CC Sortie max. 60.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RQ3052-2SM40 SIEMENS Coupleur de sortie Optocoupleur 1 contact NO, transistor Entrée 24 V CC Sortie max. 60..

3RQ3052-2SM40

SIEMENS

5

Coupleur de sortie Optocoupleur 1 contact NO, transistor Entrée 24 V CC Sortie max. 60 V CC, 2 A Largeur 6,2 mm Borne à ressort (push-in) Courant thermique 2 A

Plus de détails


Relais > Relais de commutation

CONTRÔLE ET CONTACTEURS > Relais de fonction

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Coupleur de sortie Optocoupleur 1 contact NO, transistor Entrée 24 V CC Sortie max. 60 V CC, 2 A Largeur 6,2 mm Borne à ressort (push-in) Courant thermique 2 A
nom de marque produitSIRIUS
catégorie du produitRelais de couplage SIRIUS 3RQ3, forme étroite
désignation du produitRelais de couplage avec sortie à semiconducteur (non enfichables)
version du produitInterfaces de sortie
désignation type de produit3RQ3
Caractéristiques techniques générales
version de l'affichage LEDOui
constituant du produit
● sortie de relaisNon
● sortie à semiconducteurOui
puissance active absorbée0,3 W
tension d'isolement pour catégorie de surtension III selon IEC 60664 pour degré de pollution 3 valeur assignée50 V
tension de tenue aux chocs valeur assignée2,5 kV
degré de protection IPIP20
classe de combustibilité du matériau du boîtierUL94 V-0
tenue aux chocs
● selon IEC 60068-2-27demi-onde sinusoïdale 15g / 11 ms
tenue aux vibrations
● selon IEC 60068-2-66 ... 150 Hz : 2g
fréquence de commutation30 Hz
courant thermique2 A
désignation du matériel selon IEC 81346-2:2009K
Directive RoHS (date)03/25/2015
Circuit de commande/ Commande
tension d'alimentation de commande pour DC
● valeur assignée11 ... 30 V
facteur plage de travail tension d'alimentation de commande valeur assignée pour DC
● valeur initiale1
● valeur finale1
min. tension de manœuvre à la fermeture11 V
max. tension de manœuvre à la coupure5 V
retard à la fermeture
● pour DC max.0,3 ms
retard à l'ouverture2 ms
constituant du produit socle d'embrochageNon
Circuit auxiliaire
type de contactContact NO
nombre de contacts NO pour contacts auxiliaires1
Circuit principal
type de tensionDC
Entrées/ Sorties
propriété de la sortie résistant aux courts-circuitsNon
tension de manœuvre de la sortie statique pour DC10 ... 60 V
courant permanent admissible de la sortie statique pour DC1 mA ... 2 A
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1environnement A (domaine industriel)
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3
perturbation par conduction
● par salves selon IEC 61000-4-42 kV
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
décharge électrostatique selon IEC 61000-4-26 kV décharge au contact / 8 kV décharge dans l'air
Affichage
version de l'affichage en tant que signalisation d'état par LEDLED verte
Raccordements/ Bornes
fonction produit bornier amovibleNon
version du raccordement électrique pour circuits auxiliaire et de commanderaccordement par bornes à ressort (Push-in)
longueur de câble
● pour DC max.1 000 m
type de sections de câble raccordables
● âme massive1x (0,25 ... 2,5 mm²)
● âme souple avec embouts1x (0,25 ... 1,5 mm²)
● âme souple sans traitement de l'embout1x (0,25 ... 2,5 mm²)
● pour câbles AWG âme massive1 x (20 ... 14)
● pour câbles AWG multibrin1x (20 ... 14)
section de câble raccordable
● âme massive0,25 ... 2,5 mm²
● âme souple avec embouts0,25 ... 1,5 mm²
● âme souple sans traitement de l'embout0,25 ... 2,5 mm²
numéro AWG comme section codée de câble raccordable
● âme massive20 ... 14
● multibrin20 ... 14
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par encliquetage
hauteur93 mm
largeur6,2 mm
profondeur72,5 mm
distance à respecter
● lors du montage en série
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
● aux pièces mises à la terre
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le côté0 mm
— vers le bas0 mm
● aux pièces sous tension
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +85 °C
● pendant le transport-40 ... +85 °C
humidité relative en service10 ... 95 %
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shippingother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

DNV-GL

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Déclassement
dernière modification :26/01/2022
Date
10/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RQ3052-2SM40
Description d'articleCoupleur de sortie Optocoupleur 1 contact NO, transistor Entrée 24 V CC Sortie max. 60 V CC, 2 A Largeur 6,2 mm Borne à ressort (push-in) Courant thermique 2 A
Famille de produitRelais de couplage SIRIUS 3RQ3, forme étroite
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41H
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)200 Jour(s)
Poids Net par quantité0.029 kg
Dimension emballage75.00 x 95.00 x 5.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Quantité minimum5
Informations produit supplémentaires
EAN4047621000633
UPC804766216305
N° d'Export85364190
Rubrique catalogue (PDF)CC-IC10
Groupe de produit4950
Group CodeR711
Pays d'origineTunisie
Conformité à la directive RoHSConforme directive RoHS depuis :: 25.03.2015
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-16-01
eClass7.127-37-16-01
eClass827-37-16-01
eClass927-37-16-01
eClass9.127-37-16-01
ETIM5EC001437
ETIM6EC001437
ETIM7EC001437
ETIM8EC001437
IDEA45367
UNSPSC1539-12-23-31

Données ETIM

ETIM: EC001437 - Relais de commutation

Valeur Unité
entraînement, polarité (EF003355) -
comportement de commutation de l'entraînement (EF003356) -
finition du raccordement électrique (EF003961) raccordement par borne à ressort
avec pinces amovibles (EF003340) false
courant nominal (EF000001) -A
tension d'alimentation de courant nominal Us CC (EF003980) ['11', '30']V
type de tension d'actionnement (EF008242) DC
nombre de contacts en tant que contacts à ouverture (EF008255) -
nombre de contacts en tant que contacts à fermeture (EF008256) 1
nombre de contacts en tant qu'inverseurs (EF008257) -
avec contacts à guidage forcé (EF003357) false
type de contact de commutation (EF003358) autre
appareil complet avec socle (EF003359) false
avec affichage LED (EF005950) true
indice de protection (IP) (EF005474) IP20
largeur (EF000008) 6.2mm
hauteur (EF000040) 93.0mm
profondeur (EF000049) 72.5mm
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V
