SIEMENSCONTRÔLE ET CONTACTEURSRELAIS DE SÉCURITÉ PROGRAMMABLES MSS3RK3511-1BA10 SIEMENS SIRIUS, module d'interface Interface DP, pour système de sécurité modulaire 3RK3 Inter..

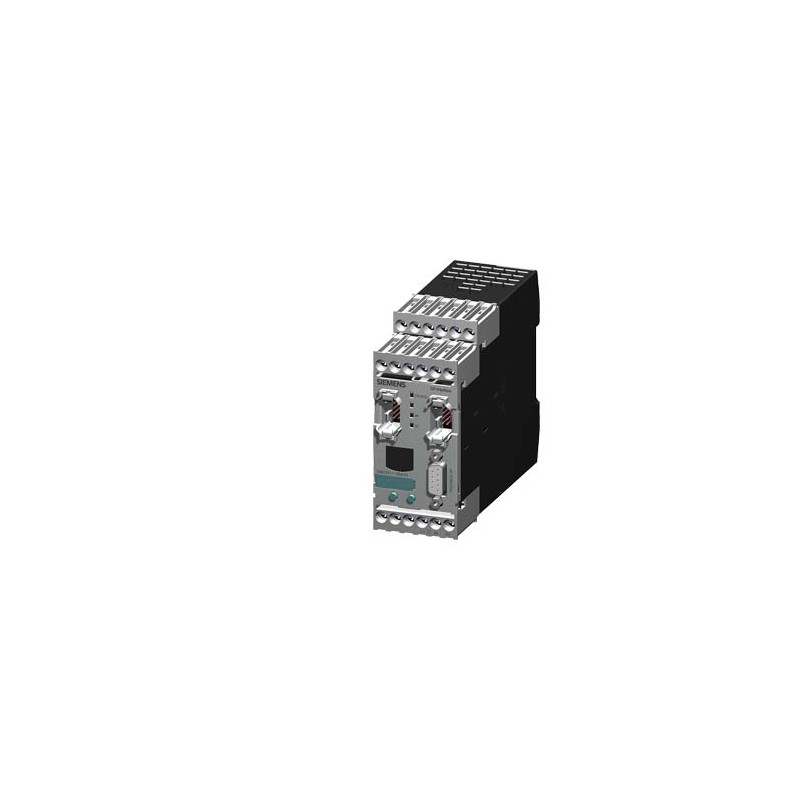

SIEMENS 3RK3511-1BA10 3RK3511-1BA10 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

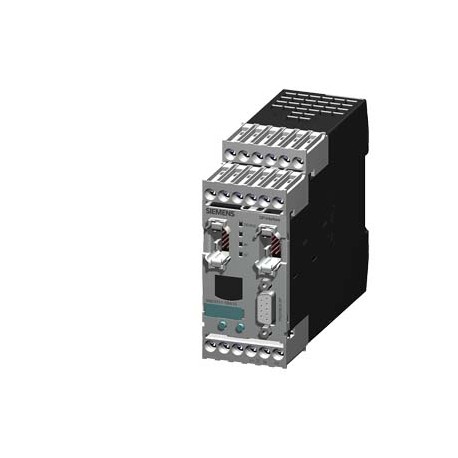

3RK3511-1BA10 SIEMENS SIRIUS, module d'interface Interface DP, pour système de sécurité modulaire 3RK3 Inter..

Référence: 3RK3511-1BA10

Fabricant: SIEMENS

Description:

SIRIUS, module d'interface Interface DP, pour système de sécurité modulaire 3RK3 Interface PROFIBUS DP 12 Mbit/s, RS 485 Largeur 45 mm Borne à vis paramétrable via Safety ES sans câble de liaison
Relais de sécurité SIRIUS, module d’interface dp-interface, pour système de sécurité modulaire.

Catégories:

  • Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
  • SIEMENS > CONTRÔLE ET CONTACTEURS > Relais de sécurité programmables MSS

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 428,65 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-6 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données techniques

SIRIUS, module d'interface Interface DP, pour système de sécurité modulaire 3RK3 Interface PROFIBUS DP 12 Mbit/s, RS 485 Largeur 45 mm Borne à vis paramétrable via Safety ES sans câble de liaison
nom de marque produitSIRIUS
catégorie du produitSystème de sécurité modulaire
désignation du produitModule d'interface
version du produitinterface DP
Caractéristiques techniques générales
degré de protection IPIP20
tenue aux chocs15g / 11 ms
degré de pollution2
certificat d'aptitude homologation ULOui
tenue aux vibrations selon IEC 60068-2-65 ... 500 Hz: 0,75 mm
désignation du matériel selon DIN 40719 complétée par IEC 204-2 selon IEC 750K
désignation du matériel selon EN 61346-2K
Communication/ Protocole
protocole pris en charge
● protocole PROFIBUS DPOui
Circuit de commande/ Commande
type de tensionDC
courant d'appel pour 24 VA70
durée du courant d'appel pour 24 Vms1
Montage/ fixation/ dimensions
type de fixationrail DIN symétrique
position de montagevertical
largeurmm45
hauteurmm111
profondeurmm124
Raccordements/ Bornes
version du raccordement électriqueraccordement à vis
section de câble raccordable pour contacts auxiliaires
● âme massive ou multibrinmm²0,5 ... 4
● âme souple
— avec emboutsmm²0,5 ... 2,5
type de sections de câble raccordables pour contacts auxiliaires
● âme massive1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
● âme souple
— avec embouts1 x (0,5 ... 2,5 mm²), 2 x (0,5 ... 1,5 mm²)
numéro AWG comme section codée de câble raccordable
● pour contacts auxiliaires20 ... 14
type de sections de câble raccordables pour câbles AWG
● pour contacts auxiliaires2x (20 ... 14)
Compatibilité électromagnétique
perturbation par conduction par salves selon IEC 61000-4-42 kV (ports de puissance)
perturbation par conduction surge conducteur-terre selon IEC 61000-4-5niveau d’essai 0,5 KV / 1 KV
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.m2 000
température ambiante
● en service°C-20 ... +60
● à l'entreposage°C-40 ... +85
● pendant le transport°C-40 ... +85
humidité relative en service%10 ... 95
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCFunctional Safety/Safety of Machinery

CSA

Confirmation

UL

EAC

RCM

Miscellaneous

Declaration of ConformityTest Certificatesother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :21/12/2020
Date
13/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK3511-1BA10
Description d'articleSIRIUS, module d'interface Interface DP, pour système de sécurité modulaire 3RK3 Interface PROFIBUS DP 12 Mbit/s, RS 485 Largeur 45 mm Borne à vis paramétrable via Safety ES sans câble de liaison
Famille de produitModules d'interface
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42B
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité0.328 kg
Dimension emballage52.50 x 133.00 x 133.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209684348
UPC754554962009
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5358
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead titanium zirconium oxide

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-18-19
eClass7.127-37-18-19
eClass827-37-18-19
eClass927-37-18-19
eClass9.127-37-18-19
ETIM5EC001449
ETIM6EC001449
ETIM7EC001449
ETIM8EC001449
IDEA45166
UNSPSC1439-12-15-21
UNSPSC1539-12-22-05

Données ETIM

ETIM: EC001449 - Appareil de surveillance de circuit électrique à sécurité intrinsèque

Valeur Unité
modèle (EF000010) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
SIL conformément à IEC 61508 (EF009889) -
catégorie selon EN 954-1 (EF006782) -
retardement du déclenchement (EF001129) -s
adapté à la surveillance de commutateurs de position (EF007270) -
adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) -
adapté à la surveillance de vannes (EF007272) -
adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) -
adapté à la surveillance de capteurs tactiles (EF007271) -
adapté à la surveillance de commutateurs magnétiques (EF007266) -
adapté à la surveillance de commutateurs de proximité (EF007267) -
finition du raccordement électrique (EF003961) raccordement à vis
montage possible sur barres profilées (EF003972) FALSE
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['-', '-']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['-', '-']V
tension d'alimentation de courant nominal Us CC (EF003980) ['24', '24']V
type de tension d'actionnement (EF008242) DC
avec pinces amovibles (EF003340) true
évaluation des entrées (EF008245) -
avec entrée de démarrage (EF003342) -
avec fonction silence (EF004057) -
avec boucle de retour (EF003343) -
nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) -
nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) -
nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) -
nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) -
nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) -
nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) -
nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) -
nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) -
type de sécurité selon IEC 61496-1 (EF004105) -
catégorie d'arrêt selon IEC 60204 (EF007498) autre
avec homologation TÜV (EF004144) true
avec homologation BG BIA (EF004145) -
avec homologation selon UL (EF001783) true
largeur (EF000008) 45.0mm
hauteur (EF000040) 111.0mm
profondeur (EF000049) 124.0mm
