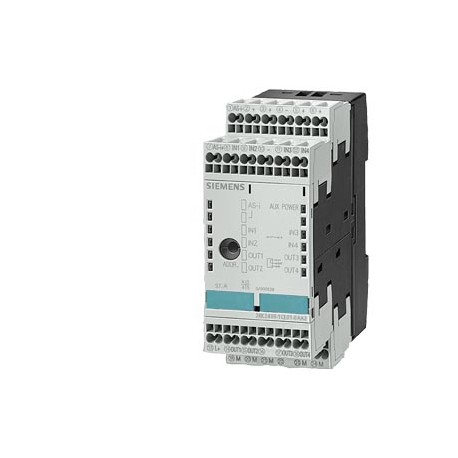

3RK2400-1CE01-0AA2 SIEMENS Module AS-i SlimLine Produit en fin de vie !! S45 numérique, esclave A/B 4DI/4DQ .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK2400-1CE01-0AA2 SIEMENS Module AS-i SlimLine Produit en fin de vie !! S45 numérique, esclave A/B 4DI/4DQ ..

3RK2400-1CE01-0AA2

SIEMENS

Module AS-i SlimLine Produit en fin de vie !! S45 numérique, esclave A/B 4DI/4DQ IP20 4 x entrées pour capteur à 3 fils 4 x sorties, 2A, 24V CC 4 A max. pour toutes les sorties bornes à vis Largeur 45mm

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
SIL conformément à IEC 61508 (EF009889) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
tension d'alimentation CC (EF007534) ['-', '-']V
type de tension d’alimentation (EF002991) DC
nombre d’entrées numériques (EF001992) 4
nombre de sorties numériques (EF001993) 4
entrées numériques configurables (EF008516) FALSE
sorties numériques configurables (EF008520) false
courant d'entrée au signal 1 (EF001428) 5000.0mA
tension admissible à l'entrée (EF007554) ['-', '-']V
type de tension d'entrée (EF003033) DC / DC
type de sortie numérique (EF003601) autre
courant de sortie (EF003202) 2.0A
tension admissible à la sortie (EF007553) ['-', '-']V
type de tension de sortie (EF008222) DC / DC
protection contre les courts-circuits, sorties disponibles (EF003203) true
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) true
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
finition du raccordement électrique (EF003961) raccordement à vis
temps de retard en cas de changement de signal (EF002382) ['-', '-']ms
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
montage possible sur barres profilées (EF003972) FALSE
montage mural/direct possible (EF007020) FALSE
encastrement frontal possible (EF007016) false
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) false
catégorie selon EN 954-1 (EF006782) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
matériel associé (Ex ia) (EF004141) -
matériel associé (Ex ib) (EF004142) -
catégorie de protection contre les explosions pour le gaz (EF003997) sans
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 45.0mm
hauteur (EF000040) 106.0mm
profondeur (EF000049) 86.0mm


Module AS-i SlimLine Produit en fin de vie !! S45 numérique, esclave A/B 4DI/4DQ IP20 4 x entrées pour capteur à 3 fils 4 x sorties, 2A, 24V CC 4 A max. pour toutes les sorties bornes à vis Largeur 45mm
Caractéristiques techniques générales
version du produitSlimLine S22,5 - modules E/S pour l’application dans l’armoire de distribution
Type d'esclaveesclave A/B (spéc. 3.0)
Type4 entrées / 4 sorties
Configuration E/S7
Code ID/ID2A/7
Protocole pris en charge Protocole AS-InterfaceOui
AS-Interface consommation totale max.mA270
Tension de service selon spécification AS-InterfaceV26,5 ... 31,6
Adressageprise d’adressage frontale
type du raccordement électrique des entrées/sortiesbornes à vis
Désignation du matériel selon DIN 40719 complétée par CEI 204-2 selon CEI 750A
désignation du matériel selon EN 61346-2K
remarqueUne alimentation externe supplémentaire (AUX POWER) entre 20 et 30 V DC est nécessaire pour l’alimentation des circuits de sortie. L’alimentation supplémentaire doit correspondre à la VDE 0106 (PELV), classe de protection III
Alimentation du capteur
Type d'alimentation en tension pour alimentation des capteursvia AS-Interface
Tension d'entréeV20 ... 30
Caractéristique de l'alimentation des capteurs résistant aux courts-circuits et aux surchargesOui
Courant permanent admissible de l'alimentation des capteurs pour toutes les entrées
● pour température ambiante 40 °CmA200
Entrées
nombre d'entrées TOR4
Type de connectiquetechnique 2 et 3 fils
Circuit d’entréetransistor (PNP)
Type de tension des tensions d'entréeDC
Entrées niveau de commutation-High min.V10
Courant d'entrée sur entrée TOR
● pour signal <1> min.mA5 000
● pour signal <0> max.mA1,5
Entrées alimentation du capteur via AS-Interfacerésistant aux courts-circuits et à la surcharge
Sorties
nombre de sorties TOR4
Type de tension des tensions de sortieDC
Tension de sortie pour CC pour 24 VV22 ... 24
Sorties alimentation en tension externe DC 24 Vpar bornes : borne 13 = L+, borne 19 = M
Sorties
● courant sommateur max.A4
Courant permanent admissible
● de la sortie statique pour DC-13 pour 24 VA2
Type de la sortie de commandeélectronique
Propriété de la sortie résistant aux courts-circuitsOui
sortie Protection contre l'inversion de polaritéintégré
Sorties
● protection contre les courts-circuitsintégré
● protection anti-inductionintégré
● chien de gardeintégré
Signalisation d’état
● affichage E/SLED jaune
● AS-InterfaceLED verte
● FAULTLED rouge
Affectation logique
● D0IN1/OUT1
● D1IN2/OUT2
● D2IN3/OUT3
● D3IN4/OUT4
Conditions ambiantes
● température ambiante en service°C-25 ... +70
● Température ambiante à l'entreposage°C-40 ... +85
indice de protection IPIP20
Caractéristiques mécaniques
largeurmm45
hauteurmm106
profondeurmm86
Mode de fixationmontage sur rail DIN symétrique 35 mm ou montage mural par pattes d’enfichage
Section des conducteurs
● âme massive1 x (0,5 - 4) mm² ou 2 x (0,5 - 2,5) mm²
● âme souple
— avec embout1 x (0,5 - 2,5) mm² ou 2 x (0,5 - 1,5) mm²
● AWG âme souple ou multibrinsAWG 2 x (20 - 14) mm²
Certificats/ homologations
General Product ApprovalEMCDeclaration of Conformity

CSA

UL

EAC

RCM

EC/EU-Declaration of Conformity

Miscellaneous

Shipping Approvalother

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

ASI-Certification

other

Confirmation

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :15-05-2020


Produit
Numéro d'article3RK2400-1CE01-0AA2
Description d'articleModule AS-i SlimLine Produit en fin de vie !! S45 numérique, esclave A/B 4DI/4DQ IP20 4 x entrées pour capteur à 3 fils 4 x sorties, 2A, 24V CC 4 A max. pour toutes les sorties bornes à vis Largeur 45mm
Famille de produitRécapitulatif des références de commande
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 01.12.2016
Notes
Successeur Successeur voir https://support.industry.siemens.com/cs/ww/fr/view/109743533
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité0.289 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage55.00 x 115.00 x 105.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209675094
UPC754554942957
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3720
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.03.2017
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1439-12-15-21
UNSPSC1532-15-17-05
