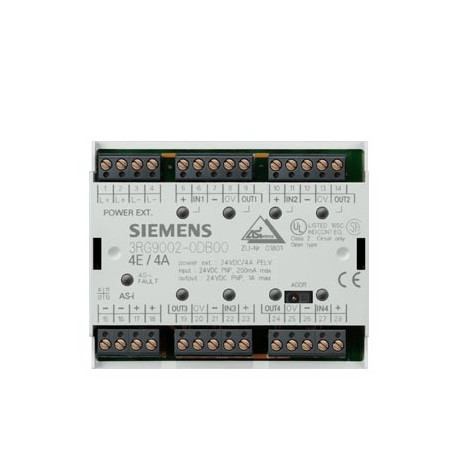

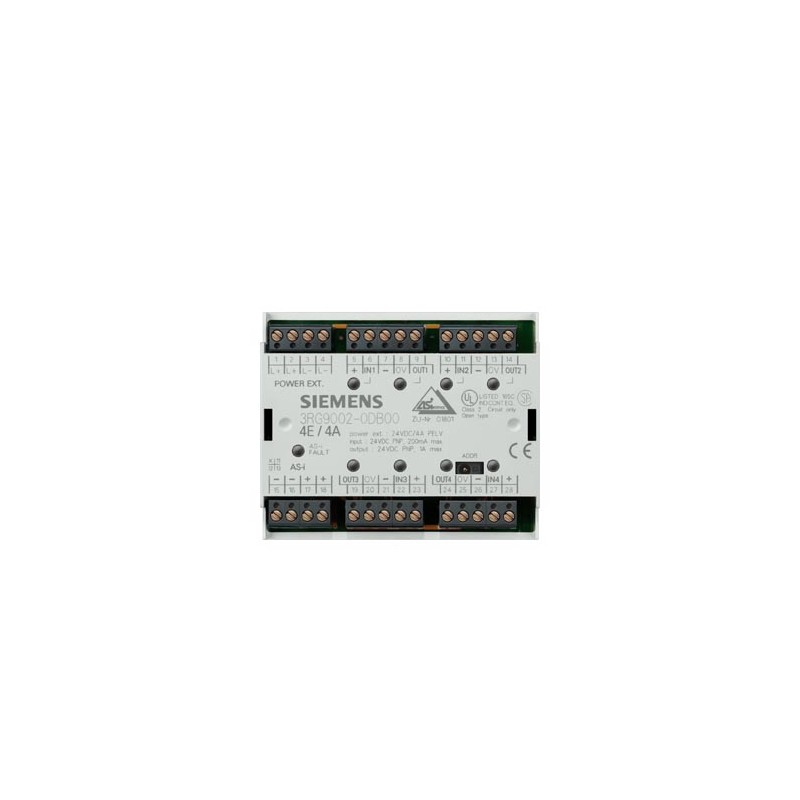

3RG9002-0DC00 SIEMENS Module AS-Interface F90, TOR 4DI/4DQ, IP20 4 x entrées pour capteur à 3 fils Alimentat.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RG9002-0DC00 SIEMENS Module AS-Interface F90, TOR 4DI/4DQ, IP20 4 x entrées pour capteur à 3 fils Alimentat..

3RG9002-0DC00

SIEMENS

Module AS-Interface F90, TOR 4DI/4DQ, IP20 4 x entrées pour capteur à 3 fils Alimentation capteur externe 4 x sorties, 2 A, 24 V CC 6 A max. pour toutes les sorties Raccordement par bornes à vis Largeur 90 mm

Module d’interface AS 4E/4S, entrée 4x1, PNP, sortie électronique 4x1 DC 24V, 2A, bornes à vis pour les entrées et les sorties via 2x bornes à vis.

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $347.09
Prix unitaire: $347.09
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module AS-Interface F90, TOR 4DI/4DQ, IP20 4 x entrées pour capteur à 3 fils Alimentation capteur externe 4 x sorties, 2 A, 24 V CC 6 A max. pour toutes les sorties Raccordement par bornes à vis Largeur 90 mm
Caractéristiques techniques générales
version du produitmodule F90 - modules E/S pour l’application dans l’armoire de distribution IP20
Type4 entrées / 4 sorties
version de l'esclaveesclave standard
Configuration E/S7
Code ID/ID20/F
version du raccordement électrique des entrées/sortiesbornes à vis
AS-Interface consommation totale max.mA30
Tension de service selon spécification AS-InterfaceV26,5 ... 31,6
Adressagepossible via prise d’adressage intégrée
Chien de gardeintégré
Remarque 1Le module possède quatre entrées libres de potentiel et quatre sorties de commutation libres de potentiel. Une alimentation externe supplémentaire entre 20 et 30 V selon VDE 0106 (PELV) classe de protection III est nécessaire pour les circuits d’entrée et
Remarque 2Une alimentation externe supplémentaire (AUX POWER) entre 20 et 30 V DC est nécessaire pour l’alimentation des circuits de sortie. L’alimentation supplémentaire doit correspondre à la VDE 0106 (PELV), classe de protection III.
Alimentation du capteur
type d'alimentation en tension pour alimentation des capteursvia AUX POWER
propriété de l'alimentation des capteurs résistant aux courts-circuits et aux surchargesOui
courant permanent admissible de l'alimentation des capteurs pour toutes les entrées pour température ambiante 40 °CmA200
Entrées
nombre d'entrées TOR4
type de connectiquetransistor PNP libre de potentiel 2 et 3 fils
Circuit d’entréetransistor (PNP)
type de tension des tensions d'entréeDC
courant d'entrée sur entrée TOR
● pour signal <1> min.mA5
● pour signal <0> max.mA1,5
Entrées
● niveau de commutation-High min.V10
● alimentation du capteur via AS-Interfacerésistant aux courts-circuits et à la surcharge
● raccordement capteurstechnique 2 et 3 fils
Sorties
nombre de sorties TOR4
type de tension des tensions de sortieDC
Sorties alimentation en tension externe DC 24 Vpar bornes à vis
courant de sortie sur la sortie TOR pour signal <1> valeur nominaleA2
version de la sortie de commutationélectronique
Sorties courant total de toutes les sortiesA6
propriété de la sortie résistant aux courts-circuitsOui
Sorties
● protection contre les courts-circuitsintégré
● protection anti-inductionintégré
Signalisation d’état
● affichage E/SLED jaunes
● affichage AS-Interface/diagnosticLED double vert/rouge
Affectation logique
● D0IN1/OUT1
● D1IN2/OUT2
● D2IN3/OUT3
● D3IN4/OUT4
Conditions ambiantes
température ambiante
● en service°C-25 ... +70
● à l'entreposage°C-40 ... +85
degré de protection IPIP20
Caractéristiques mécaniques
largeurmm90
hauteurmm75
profondeurmm37
type de fixationmontage sur rail DIN symétrique 35 mm
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalDeclaration of ConformityMarine / Shipping

CSA

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

ABS (American Bureau of Shipping)

Marine / Shippingother

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

DNV-GL

Confirmation

other

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :21/12/2020
Date
05/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RG9002-0DC00
Description d'articleModule AS-Interface F90, TOR 4DI/4DQ, IP20 4 x entrées pour capteur à 3 fils Alimentation capteur externe 4 x sorties, 2 A, 24 V CC 6 A max. pour toutes les sorties Raccordement par bornes à vis Largeur 90 mm
Famille de produitModule F90
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)80 Jour(s)
Poids Net par quantité0.102 kg
Dimension emballage76.00 x 100.00 x 38.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209283534
UPC754554488363
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3720
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2006
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Tris(4-nonylphenyl, branched and linear) phosphite (TNPP) with greater than or equal to 0.1% w/w of 4-nonylphenol, branched and linear (4-NP)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Données ETIM

ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
SIL conformément à IEC 61508 (EF009889) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
tension d'alimentation CC (EF007534) ['-', '-']V
type de tension d’alimentation (EF002991) DC
nombre d’entrées numériques (EF001992) 4
nombre de sorties numériques (EF001993) 4
entrées numériques configurables (EF008516) FALSE
sorties numériques configurables (EF008520) false
courant d'entrée au signal 1 (EF001428) 5.0mA
tension admissible à l'entrée (EF007554) ['-', '-']V
type de tension d'entrée (EF003033) DC / DC
type de sortie numérique (EF003601) autre
courant de sortie (EF003202) 2.0A
tension admissible à la sortie (EF007553) ['-', '-']V
type de tension de sortie (EF008222) DC / DC
protection contre les courts-circuits, sorties disponibles (EF003203) true
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) true
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
finition du raccordement électrique (EF003961) raccordement à vis
temps de retard en cas de changement de signal (EF002382) ['-', '-']ms
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
montage possible sur barres profilées (EF003972) FALSE
montage mural/direct possible (EF007020) FALSE
encastrement frontal possible (EF007016) false
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) false
catégorie selon EN 954-1 (EF006782) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
matériel associé (Ex ia) (EF004141) -
matériel associé (Ex ib) (EF004142) -
catégorie de protection contre les explosions pour le gaz (EF003997) sans
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 90.0mm
hauteur (EF000040) 75.0mm
profondeur (EF000049) 37.0mm
