SIEMENSPROTECTION EN BASSE TENSIONINTERRUPTEUR-SECTIONNEUR3NJ4131-3BF11 SIEMENS réglette interrupteur-sectionneur à fusibles commutable sur 1 pôle, taille 2 I 400A, U..

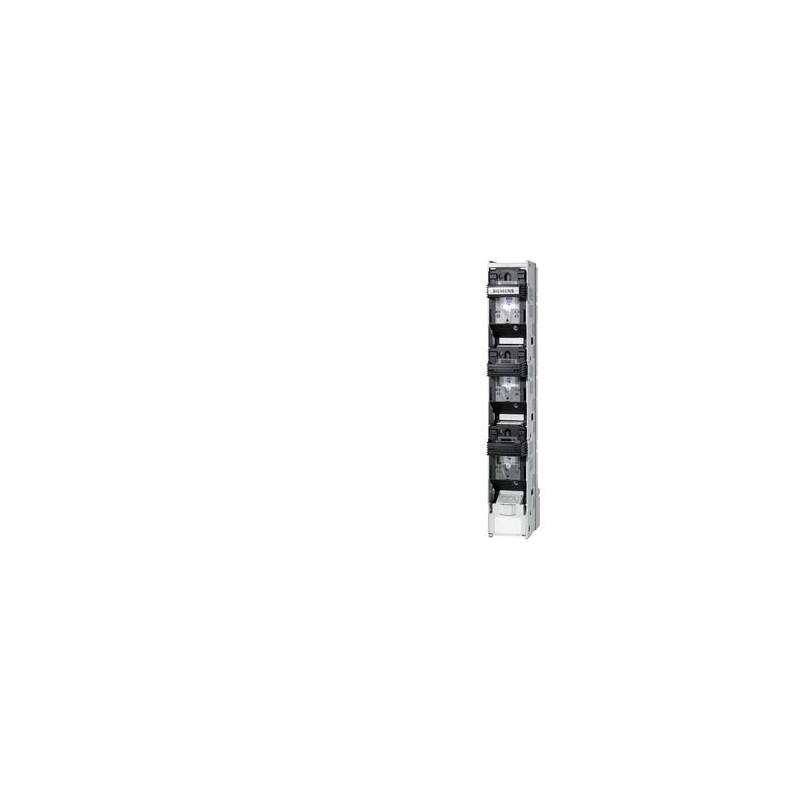

SIEMENS 3NJ4131-3BF11 3NJ4131-3BF11 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

3NJ4131-3BF11 SIEMENS réglette interrupteur-sectionneur à fusibles commutable sur 1 pôle, taille 2 I 400A, U..

Référence: 3NJ4131-3BF11

Fabricant: SIEMENS

Description:

réglette interrupteur-sectionneur à fusibles commutable sur 1 pôle, taille 2 I=400A, U=690V borne à vis M12 possibilité de montage de transf. de courant
BANDE DE SECTION. AVEC FUSIBLES MANIABLES À 1 PÔLE, TAM. 2 I=400A, U=690V CONNEXION PAR VIS M12 NOUVELLE CONCEPTION; ASSEMBLAGE TRANSF. D’INTENSITÉ POSSIBLE. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Catégories:

  • SIEMENS > PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 929,25 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 10-15 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données techniques

réglette interrupteur-sectionneur à fusibles commutable sur 1 pôle, taille 2 I=400A, U=690V borne à vis M12 possibilité de montage de transf. de courant
Version
nom de marque produitSENTRON
désignation du produitInterrupteurs-sectionneurs à fusibles
version du produitforme réglette
type de contact / contact à double interruptionNon
version du déclencheur auxiliairesans
version de la surveillance des fusiblessans
version du sectionneur en charge / forme de la barretteOui
Caractéristiques techniques générales
nombre de pôles3
nombre de pôles / remarqueManœuvre 1 pôle
type d'appareilpour système de jeu de barres 185 mm
taille du cartouche-fusibleNH1, NH2
système à fusiblescartouche fusible à couteaux
Tension
tension d'isolement / valeur assignée1 000 V
tension d'emploi / pour DC / valeur assignée440 V
Classe de protection
degré de protection IP / face avantIP30
Dissipation
puissance dissipée [W] / pour la valeur assignée du courant / pour AC / à chaud / par pôle16,3 W
Èlectricité
nombre de transformateurs de courant0
courant d'emploi
● pour 35 °C / valeur assignée400 A
● pour 40 °C / valeur assignée380 A
● pour 45 °C / valeur assignée360 A
● pour 50 °C / valeur assignée340 A
● pour 55 °C / valeur assignée320 A
● pour 60 °C / valeur assignée300 A
● pour 65 °C / valeur assignée280 A
● pour 70 °C / valeur assignée260 A
Circuit principal
courant d'emploi
● valeur assignée400 A
● pour charge capacitive / pour 400 V / valeur assignée216 A
● pour charge capacitive / pour 500 V / valeur assignée165 A
Pertinence
applicationsProtection des installations
compatibilité d'utilisation
● interrupteur généralNon
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCENon
● interrupteur de sécuritéNon
● interrupteur de maintenance/pour travauxNon
Détails sur le produit
constituant du produit
● déclencheur de tensionNon
● déclencheur à minimum de tensionNon
● déclencheur à minimum de courant avec contact à commutation anticipéeNon
Liens
disposition du raccordement électrique / pour circuit principalBornes à vis
version du raccordement électrique / pour circuit principalraccordement à vis
Conception mécanique
hauteur662 mm
largeur99,5 mm
profondeur195 mm
type de fixationRaccordement plat, M 12
position de montagevertical
entraxe de barres185 mm
entraxe de barres
● 40 mmNon
● 50 mmNon
● 60 mmNon
● 100 mmNon
● 185 mmOui
poids net5,12 kg
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.55 °C

Téléchargements et manuels

General Product ApprovalDeclaration of ConformityTest Certificatesother

Confirmation

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
14/05/2022


Données supplémentaires

Produit
Numéro d'article3NJ4131-3BF11
Description d'articleréglette interrupteur-sectionneur à fusibles commutable sur 1 pôle, taille 2 I=400A, U=690V borne à vis M12 possibilité de montage de transf. de courant
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1DL
Coefficient Metal-43-----
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)15 Jour(s)
Poids Net par quantité5.120 kg
Dimension emballage220.00 x 800.00 x 110.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209687752
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10.1
Groupe de produit5852
Group CodeP360
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 17.01.2007
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
Indisponible.

Données ETIM

ETIM: EC001046 - Barrette porte-fusibles

Valeur Unité
indication de dévérouillage (EF011943) -
modèle (EF000010) interrupteur de charge
double coupure (EF007103) false
courant permanent nominal (Iu) (EF001389) 400.0A
distance entre le centre des rails 40 mm (EF001431) false
distance entre le centre des rails 50 mm (EF001430) false
distance entre le centre des rails 60 mm (EF001432) false
distance entre le centre des rails 100 mm (EF006048) false
distance entre le centre des rails 185 mm (EF006049) true
tension de fonctionnement nominale max. Ue en CA (EF007355) 690V
type de raccordement du circuit principal (EF006819) raccordement à vis
nombre de pôles (EF001391) 3
taille de l'insert fusible (EF001452) NH1, NH2
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
