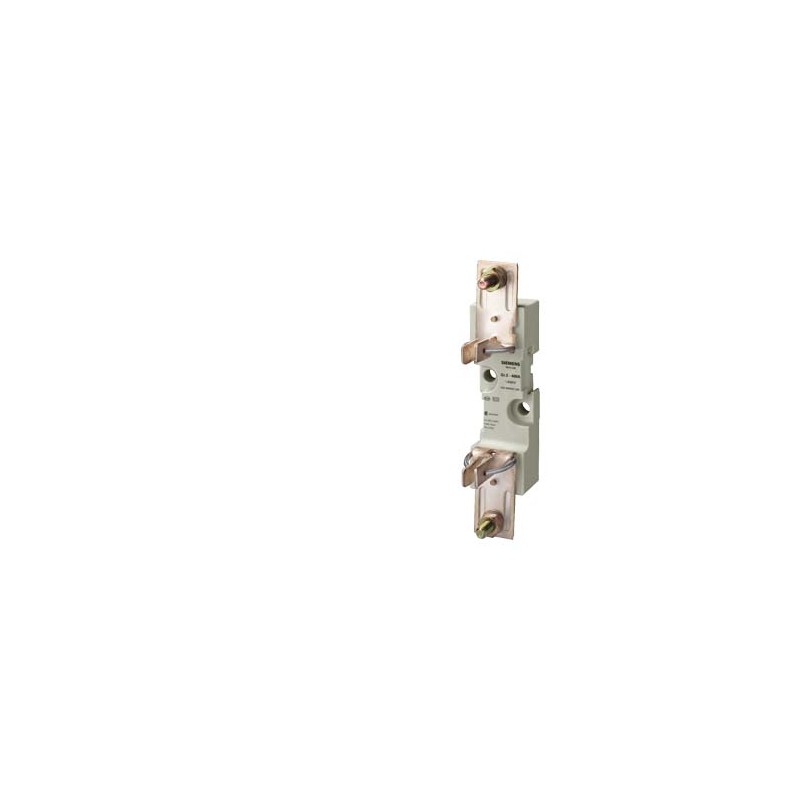

3NH3330 SIEMENS Socle pour fusibles NH taille 2, 1 pôle 400A 690V (1000V) raccordement plat Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3NH3330 SIEMENS Socle pour fusibles NH taille 2, 1 pôle 400A 690V (1000V) raccordement plat

3NH3330

SIEMENS

Socle pour fusibles NH taille 2, 1 pôle 400A 690V (1000V) raccordement plat

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Socle de fusible NH

PROTECTION EN BASSE TENSION > Cartouches-fusibles NH

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Socle pour fusibles NH taille 2, 1 pôle 400A 690V (1000V) raccordement plat
Version
nom de marque produitSENTRON
désignation du produitSystème de fusibles NH
version du filetage / de la vis de raccordementM10
version du produitSocle NH
Caractéristiques techniques générales
nombre de pôles1
taille du système à fusibles / selon EN 60269-1NH2
catégorie d'emploisans
Tension d'alimentation
tension d'alimentation
● pour AC / valeur assignée690 V
● pour DC440 V
Èlectricité
courant d'emploi
● pour 35 °C / valeur assignée376 A
● pour 40 °C / valeur assignée368 A
● pour 45 °C / valeur assignée356,16 A
● pour 50 °C / valeur assignée344 A
● pour 55 °C / valeur assignée332,16 A
● pour 60 °C / valeur assignée324,16 A
● pour 65 °C / valeur assignée308,16 A
● pour 70 °C / valeur assignée296 A
● pour AC / valeur assignée400 A
Détails sur le produit
constituant du produit / dispositif de rabattageNon
pouvoir de coupure courant de court-circuit limite (Icu)
● pour AC / valeur assignée120 kA
● pour DC / valeur assignée25 kA
Liens
couple de serrage / pour bornes à vis / max.38 N·m
version du raccordement électriqueavec raccordement plat
● pour circuit principalbornes à plage
Conception mécanique
hauteur227 mm
largeur49 mm
profondeur90 mm
type de fixationmontage fixe
type de fixation / montage chevauchantNon
poids net817 g

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

CSA

Confirmation

UR

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Test CertificatesMarine / Shippingother

Special Test Certificate

Type Test Certificates/Test Report

DNV / Det Norske Veritas

Environmental Confirmations

Miscellaneous

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
14/05/2022


Données supplémentaires

Produit
Numéro d'article3NH3330
Description d'articleSocle pour fusibles NH taille 2, 1 pôle 400A 690V (1000V) raccordement plat
Famille de produitSocles de fusibles et accsessoires NH
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1BM
Coefficient MetalL-P-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité0.811 kg
Dimension emballage66.00 x 236.00 x 108.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869020587
UPC754554153261
N° d'Export85361090
Rubrique catalogue (PDF)LV10.1
Groupe de produit5530
Group CodeP310
Pays d'origineGrèce
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.06.2006
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-14-21-06
eClass7.127-14-21-06
eClass827-14-21-06
eClass927-14-21-06
eClass9.127-14-21-06
ETIM5EC000067
ETIM6EC000067
ETIM7EC000067
ETIM8EC000067
UNSPSC1439-12-16-26
UNSPSC1539-12-16-26

Données ETIM

ETIM: EC000067 - Socle de fusible NH

Valeur Unité
finition du cavalier (EF002573) -
taille (DIN) (EF002566) NH2
nombre de pôles (EF001391) 1
calibre/courant nominal assigné (In) (EF000227) 400A
mécanisme de pivotement (EF002574) false
