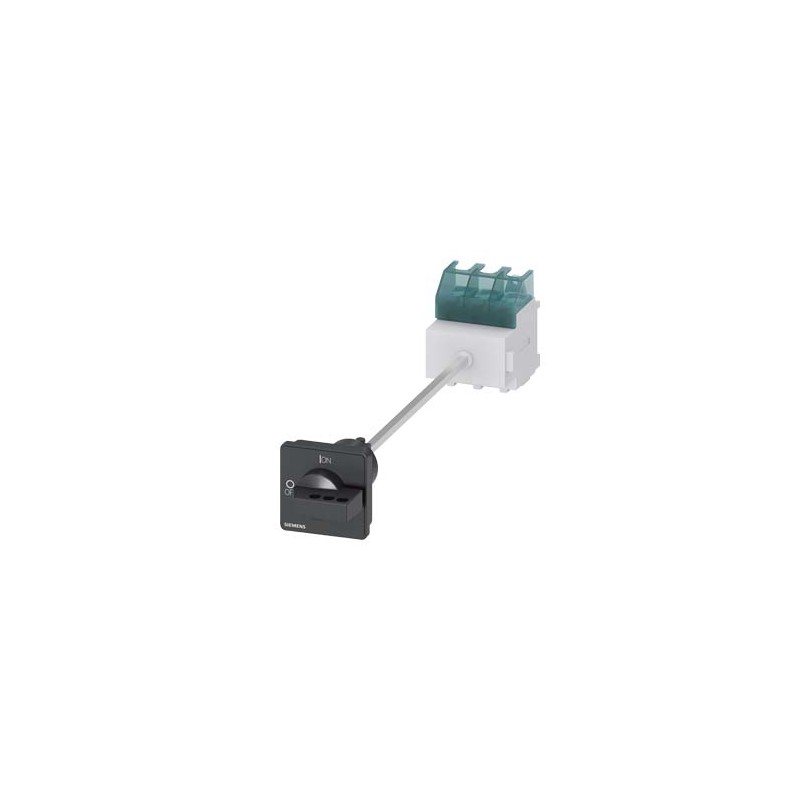

3LD2517-0TK11 SIEMENS SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu: 63 A, puissa.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3LD2517-0TK11 SIEMENS SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu: 63 A, puissa..

3LD2517-0TK11

SIEMENS

Article à la demande, sans remboursement.

SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu: 63 A, puissance d'emploi / avec AC-23 A pour 400V : 22 kW, Fixation au sol avec commande de porte, violable commande par manette, noir, fixation de l'organe de commande par 4 trous

COMMUTATEUR PPAL. 3 POLOS UI=63, P/AC-23A AVEC 400V=22KW AVEC MYO PIVOTANT POUR FIXATION DE PORTE SURMONTABLE DANS LE PROFIL DE FIXATION DE BASE/DEUX PERCEUSES MYO NETAMO ROTATIVES. Fabriqué selon les spécifications du client. Aucune possibilité d'annulation ou de retour du matériel.

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $230.17
Prix unitaire: $230.17
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu: 63 A, puissance d'emploi / avec AC-23 A pour 400V : 22 kW, Fixation au sol avec commande de porte, violable commande par manette, noir, fixation de l'organe de commande par 4 trous
Version
nom de marque produitSENTRON
désignation du produitInterrupteur-sectionneur 3LD
version de l'affichage / pour affichage de position de commutation Mode manuel1 ON - 0 OFF
version de l'organe de commandemanette
version de la poignéeCommande à manette, noire
version du mécanisme de commande / commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles3
type d'appareilmontage fixe
type d'appareilFixation au fond avec accouplement de porte
taille de l'interrupteur-sectionneur3
durée de vie mécanique (cycles de manœuvre) / typique100 000
durée de vie électrique (Cycles de manœuvre)
● pour AC-23 A / pour 690 V6 000
valeur I2t / interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible gG / max.21 kA2.s
valeur I2t passante / interrupteur fermé / pour 440 V / pour combinaison interrupteur + fusible gG / max.21 kA2.s
fréquence de manœuvres / max.50 1/h
Tension
tension d'isolement / valeur assignée690 V
tension de tenue aux chocs / valeur assignée6 kV
Classe de protection
degré de protection IPIP65
degré de protection NEMA1, 3R, 4X, 12
degré de protection IP / face avantIP65
Dissipation
puissance dissipée [W]
● pour la valeur assignée du courant / pour AC / à chaud / par pôle4,5 W
● par conducteur / typique5 W
Èlectricité
courant d'emploi
● pour 40 °C / valeur assignée63 A
● pour 45 °C / valeur assignée63 A
● pour 50 °C / valeur assignée63 A
● pour 55 °C / valeur assignée63 A
● pour AC / valeur assignée63 A
● pour AC-23 A / pour 400 V / valeur assignée43 A
● pour AC-21 / pour 690 V / valeur assignée63 A
● pour AC-21 A / pour 240 V / valeur assignée63 A
● pour AC-21 A / pour 440 V / valeur assignée63 A
courant d'emploi / du fusible amont / valeur assignée63 A
courant coupé limité / interrupteur fermé
● pour 440 V / pour combinaison interrupteur + fusible gG / max.6 kA
● pour 690 V / pour combinaison interrupteur + fusible gG / max. admissible6 kA
Circuit principal
puissance d'emploi
● pour AC-23 A / pour 240 V / valeur assignée11 kW
● pour AC-23 A / pour 400 V / valeur assignée22 kW
● pour AC-23 A / pour 440 V / valeur assignée22 kW
● pour AC-23 A / pour 690 V / valeur assignée19 kW
● pour AC-3 / pour 240 V / valeur assignée11 kW
● pour AC-3 / pour 400 V / valeur assignée19 kW
● pour AC-3 / pour 690 V / valeur assignée15 kW
courant d'emploi / valeur assignée63 A
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
tension d'emploi / des contacts auxiliaires / pour AC / max.500 V
courant permanent / du contact auxiliaire / valeur assignée10 A
tension d'isolement / du bloc de contacts auxiliaires / valeur assignée500 V
Pertinence
compatibilité d'utilisation
● interrupteur généralOui
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCENon
● interrupteur de sécuritéOui
● interrupteur de maintenance/pour travauxOui
Apparence
couleur / de l'organe de commandenoir
Détails sur le produit
● caractéristique produit / verrouillable en position OFFOui
nombre de cadenas / max.3
diamètre de l'anse / des cadenas / min.4 mm
diamètre de l'anse / des cadenas / max.6 mm
extension produit / en option
● commande motoriséeNon
● déclencheur de tensionNon
Court-circuit
courant de court-circuit conditionnel / pour protection côté réseau
● pour 690 V / par fusible gG / valeur assignée50 kA
selon UL
courant d'emploi / pour AC / selon UL 508/UL 60947-4-1 / valeur nominale63 A
tension d'emploi / pour AC / pour 50/60 Hz / selon UL 508/UL 60947-4-1 / valeur assignée600 V
puissance active [hp] / pour AC / pour 480 V / selon UL 508/UL 60947-4-1 / valeur assignée40
puissance active [hp] / pour AC / pour 600 V / selon UL 508/UL 60947-4-1 / valeur assignée50
courant de courte durée admissible (SCCR) / pour 600 V / selon UL 508/UL 60947-4-15 kA
courant permanent / du fusible amont / selon UL / valeur assignée175 A
type de fusible / selon ULRK5
Nombre
nombre de contacts NF raccordables / pour contacts auxiliaires / rapportable / max.3
nombre de contacts NO raccordables / pour contacts auxiliaires / rapportable / max.5
nombre d'inverseurs raccordables / pour contacts auxiliaires / rapportable / max.0
Liens
numéro AWG / comme section codée de câble raccordable / âme massive
● max.6
● min.14
type de sections de câble raccordables / pour conducteurs Cu
● âme massive1x (2,5...35mm²)
● âme souple / avec embouts1 x (2,5...16 mm²)
● multibrin1x (2,5..35mm²)
type de sections de câble raccordables / pour contacts auxiliaires
● âme massivecontact auxiliaire latéral 2x (0,75 ... 2,5mm²), 1x 4mm²; contact auxiliaire en face avante 1x (0,75 ... 2,5mm²)
● âme souple / avec emboutscontact auxiliaire latéral 2x (0,75 ... 1,5mm²), 1x 2,5mm²; contact auxiliaire en face avante 1x 2,5mm²
● multibrincontact auxiliaire latéral 2x (0,75 ... 2,5mm²), 1x 4mm²; contact auxiliaire en face avante 1x (0,75 ... 2,5mm²)
version du raccordement électrique
● pour circuit principalborne à cage
● pour contacts auxiliairesbornes de raccordement
Exigences
version de la cartouche-fusible
● pour protection contre les courts-circuits du circuit principal / nécessairefusible gL/gG: 63 A
● pour protection contre les courts-circuits du bloc de contacts auxiliaires / nécessairefusible gL/gG : 10 A
Conception mécanique
hauteur91 mm
largeur67 mm
profondeur395 mm
type de fixationAppareil encastrable, installation fixe
type de fixation
● montage frontal avec fixation à 4 trousOui
● montage frontal avec fixation centraleNon
● montage sur railOui
poids net559 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage / min.-25 °C

Téléchargements et manuels

General Product Approval

CSA

CCC

Confirmation

UL

VDE

Miscellaneous

General Product ApprovalDeclaration of ConformityTest CertificatesMarine / Shippingother

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

LR (Lloyds Register)

Environmental Confirmations

other

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
16/05/2022


Données supplémentaires

Produit
Numéro d'article3LD2517-0TK11
Description d'articleSENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu: 63 A, puissance d'emploi / avec AC-23 A pour 400V : 22 kW, Fixation au sol avec commande de porte, violable commande par manette, noir, fixation de l'organe de commande par 4 trous
Famille de produitApareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)130 Jour(s)
Poids Net par quantité0.572 kg
Dimension emballage116.00 x 453.00 x 101.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209718616
UPC754554968612
N° d'Export85365080
Rubrique catalogue (PDF)LV10.1
Groupe de produit5887
Group CodeP360
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.04.2005
Classe de produitD : Produit spécifique client qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
IDEA45293
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33

Données ETIM

ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
degré de protection (NEMA) (EF011959) -
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) false
finition de l'inverseur (EF009408) false
nombre d'interrupteurs (EF005586) 1
tension de fonctionnement nominale max. Ue en CA (EF007355) 690V
courant permanent nominal (Iu) (EF001389) 63.0A
courant permanent nominal, AC-23, 400 V (EF011777) -A
courant permanent nominal, AC-21, 400 V (EF009165) 63A
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 18.5kW
courant nominal de courte durée admissible Icw (EF007050) 1.26kA
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 0.022kW
nombre de pôles (EF001391) 3
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) true
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) true
adapté à un montage intermédiaire (EF007264) true
couleur de l'élément d'actionnement (EF007167) noir
finition de l'élément d'actionnement (EF006976) manette / levier
verrouillable (EF006281) true
type de raccordement du circuit principal (EF006819) borne en cadre
classe de protection (IP), face avant (EF003118) IP65
tension de fonctionnement normale (EF001435) -V
puissance de commutation à 400 V (EF009166) -kW
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
