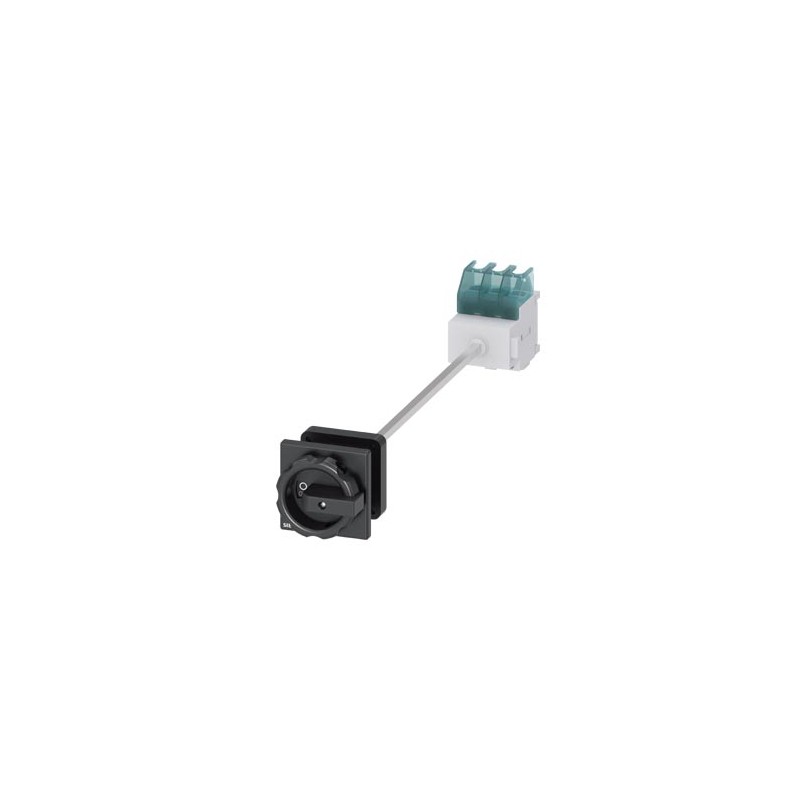

3LD2248-0TK51 SIEMENS SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu : 32 A, puiss.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3LD2248-0TK51 SIEMENS SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu : 32 A, puiss..

3LD2248-0TK51

SIEMENS

SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu : 32 A, puissance d'emploi / avec AC-23 A pour 400V : 11,5 kW, Fixation au sol avec commande de porte, commande rotative, noir, Fixation centrale 22,5mm de l'organe de commande, sans compensation de tolérance

INTERR. PPAL./PAR. EMERG. 3 pôles UI = 32, P / AC-23A AVEC 400V = 11,5KW PROFIL DE FIXATION BASÉ SUR LA FIXATION / À 2 TROUS MYO PORTE ROTATIVE NETAMO FIXATION CENTRALE PERCEUSE. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

SENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu : 32 A, puissance d'emploi / avec AC-23 A pour 400V : 11,5 kW, Fixation au sol avec commande de porte, commande rotative, noir, Fixation centrale 22,5mm de l'organe de commande, sans compensation de tolérance
Version
nom de marque produitSENTRON
désignation du produitInterrupteur-sectionneur 3LD
version de l'affichage / pour affichage de position de commutation Mode manuel1 ON - 0 OFF
version de l'organe de commandePoignée pivotante courte
version de la poignéeCommande rotative, noire
version du mécanisme de commande / commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles3
type d'appareilmontage fixe
type d'appareilFixation au fond avec accouplement de porte
taille de l'interrupteur-sectionneur2
durée de vie mécanique (cycles de manœuvre) / typique100 000
durée de vie électrique (Cycles de manœuvre)
● pour AC-23 A / pour 690 V6 000
valeur I2t / interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible gG / max.9 kA2.s
valeur I2t passante / interrupteur fermé / pour 440 V / pour combinaison interrupteur + fusible gG / max.9 kA2.s
fréquence de manœuvres / max.50 1/h
Tension
tension d'isolement / valeur assignée690 V
tension de tenue aux chocs / valeur assignée6 kV
Classe de protection
degré de protection IPIP65
degré de protection NEMA1, 3R, 4X, 12
degré de protection IP / face avantIP65
Dissipation
puissance dissipée [W]
● pour la valeur assignée du courant / pour AC / à chaud / par pôle1,8 W
● par conducteur / typique2 W
Èlectricité
courant d'emploi
● pour 40 °C / valeur assignée32 A
● pour 45 °C / valeur assignée32 A
● pour 50 °C / valeur assignée32 A
● pour 55 °C / valeur assignée32 A
● pour AC / valeur assignée32 A
● pour AC-23 A / pour 400 V / valeur assignée22 A
● pour AC-21 / pour 690 V / valeur assignée32 A
● pour AC-21 A / pour 240 V / valeur assignée32 A
● pour AC-21 A / pour 440 V / valeur assignée32 A
courant d'emploi / du fusible amont / valeur assignée40 A
courant coupé limité / interrupteur fermé
● pour 440 V / pour combinaison interrupteur + fusible gG / max.4,5 kA
● pour 690 V / pour combinaison interrupteur + fusible gG / max. admissible5 kA
Circuit principal
puissance d'emploi
● pour AC-23 A / pour 240 V / valeur assignée6 kW
● pour AC-23 A / pour 400 V / valeur assignée12 kW
● pour AC-23 A / pour 440 V / valeur assignée11,5 kW
● pour AC-23 A / pour 690 V / valeur assignée12 kW
● pour AC-3 / pour 240 V / valeur assignée5,5 kW
● pour AC-3 / pour 400 V / valeur assignée10 kW
● pour AC-3 / pour 690 V / valeur assignée9,5 kW
courant d'emploi / valeur assignée32 A
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
tension d'emploi / des contacts auxiliaires / pour AC / max.500 V
courant permanent / du contact auxiliaire / valeur assignée10 A
tension d'isolement / du bloc de contacts auxiliaires / valeur assignée500 V
Pertinence
compatibilité d'utilisation
● interrupteur généralOui
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCENon
● interrupteur de sécuritéOui
● interrupteur de maintenance/pour travauxOui
Apparence
couleur / de l'organe de commandenoir
Détails sur le produit
● caractéristique produit / verrouillable en position OFFOui
nombre de cadenas / max.3
diamètre de l'anse / des cadenas / min.4 mm
diamètre de l'anse / des cadenas / max.8 mm
caractéristique produit spécialesans compensation de tolérance
extension produit / en option
● commande motoriséeNon
● déclencheur de tensionNon
Court-circuit
courant de court-circuit conditionnel / pour protection côté réseau
● pour 690 V / par fusible gG / valeur assignée50 kA
selon UL
courant d'emploi / pour AC / selon UL 508/UL 60947-4-1 / valeur nominale32 A
tension d'emploi / pour AC / pour 50/60 Hz / selon UL 508/UL 60947-4-1 / valeur assignée600 V
puissance active [hp] / pour AC / pour 480 V / selon UL 508/UL 60947-4-1 / valeur assignée20
puissance active [hp] / pour AC / pour 600 V / selon UL 508/UL 60947-4-1 / valeur assignée20
courant de courte durée admissible (SCCR) / pour 600 V / selon UL 508/UL 60947-4-15 kA
courant permanent / du fusible amont / selon UL / valeur assignée80 A
type de fusible / selon ULRK5
Nombre
nombre de contacts NF raccordables / pour contacts auxiliaires / rapportable / max.3
nombre de contacts NO raccordables / pour contacts auxiliaires / rapportable / max.5
nombre d'inverseurs raccordables / pour contacts auxiliaires / rapportable / max.0
Liens
numéro AWG / comme section codée de câble raccordable / âme massive
● max.8
● min.14
type de sections de câble raccordables / pour conducteurs Cu
● âme massive1x (1,5...16mm²)
● âme souple / avec embouts1x (1,5...10mm²)
● multibrin1x (1,5...16mm²)
type de sections de câble raccordables / pour contacts auxiliaires
● âme massivecontact auxiliaire latéral 2x (0,75 ... 2,5mm²), 1x 4mm²; contact auxiliaire en face avante 1x (0,75 ... 2,5mm²)
● âme souple / avec emboutscontact auxiliaire latéral 2x (0,75 ... 1,5mm²), 1x 2,5mm²; contact auxiliaire en face avante 1x 2,5mm²
● multibrincontact auxiliaire latéral 2x (0,75 ... 2,5mm²), 1x 4mm²; contact auxiliaire en face avante 1x (0,75 ... 2,5mm²)
version du raccordement électrique
● pour circuit principalborne à cage
● pour contacts auxiliairesbornes de raccordement
Exigences
version de la cartouche-fusible
● pour protection contre les courts-circuits du circuit principal / nécessairefusible gL/gG: 40 A
● pour protection contre les courts-circuits du bloc de contacts auxiliaires / nécessairefusible gL/gG : 10 A
Conception mécanique
hauteur79 mm
largeur67 mm
profondeur368 mm
type de fixationAppareil encastrable, installation fixe
type de fixation
● montage frontal avec fixation à 4 trousNon
● montage frontal avec fixation centraleOui
● montage sur railOui
poids net310 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage / min.-25 °C

Téléchargements et manuels

General Product Approval

CSA

Confirmation

CCC

UL

VDE

Miscellaneous

General Product ApprovalDeclaration of ConformityTest CertificatesMarine / Shippingother

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

LR (Lloyds Register)

Miscellaneous

other

Environmental Confirmations

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
07/05/2022


Données supplémentaires

Produit
Numéro d'article3LD2248-0TK51
Description d'articleSENTRON, interrupteur-sectionneur 3LD, interrupteur général, 3 pôles, Iu : 32 A, puissance d'emploi / avec AC-23 A pour 400V : 11,5 kW, Fixation au sol avec commande de porte, commande rotative, noir, Fixation centrale 22,5mm de l'organe de commande, sans compensation de tolérance
Famille de produitApareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)80 Jour(s)
Poids Net par quantité0.407 kg
Unité de mesure de l'emballageIndisponible.
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209559110
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10.1
Groupe de produit5887
Group CodeP360
Pays d'origineAllemagne
Conformité à la directive RoHSLe produit est RoHS-compliant
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
UNSPSC1539-12-22-33

Données ETIM

ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
degré de protection (NEMA) (EF011959) -
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) false
finition de l'inverseur (EF009408) false
nombre d'interrupteurs (EF005586) 1
tension de fonctionnement nominale max. Ue en CA (EF007355) 690V
courant permanent nominal (Iu) (EF001389) 32.0A
courant permanent nominal, AC-23, 400 V (EF011777) -A
courant permanent nominal, AC-21, 400 V (EF009165) 32A
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 9.5kW
courant nominal de courte durée admissible Icw (EF007050) 0.64kA
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 0.0115kW
nombre de pôles (EF001391) 3
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) true
adapté à un montage en distributeur (EF007262) true
adapté à un montage intermédiaire (EF007264) true
couleur de l'élément d'actionnement (EF007167) noir
finition de l'élément d'actionnement (EF006976) poignée tournante courte
verrouillable (EF006281) true
type de raccordement du circuit principal (EF006819) borne en cadre
classe de protection (IP), face avant (EF003118) IP65
tension de fonctionnement normale (EF001435) -V
puissance de commutation à 400 V (EF009166) -kW
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
