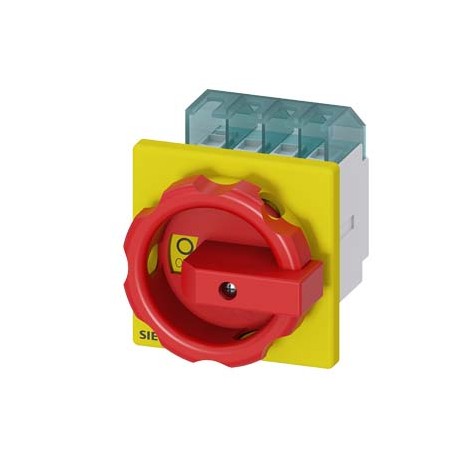

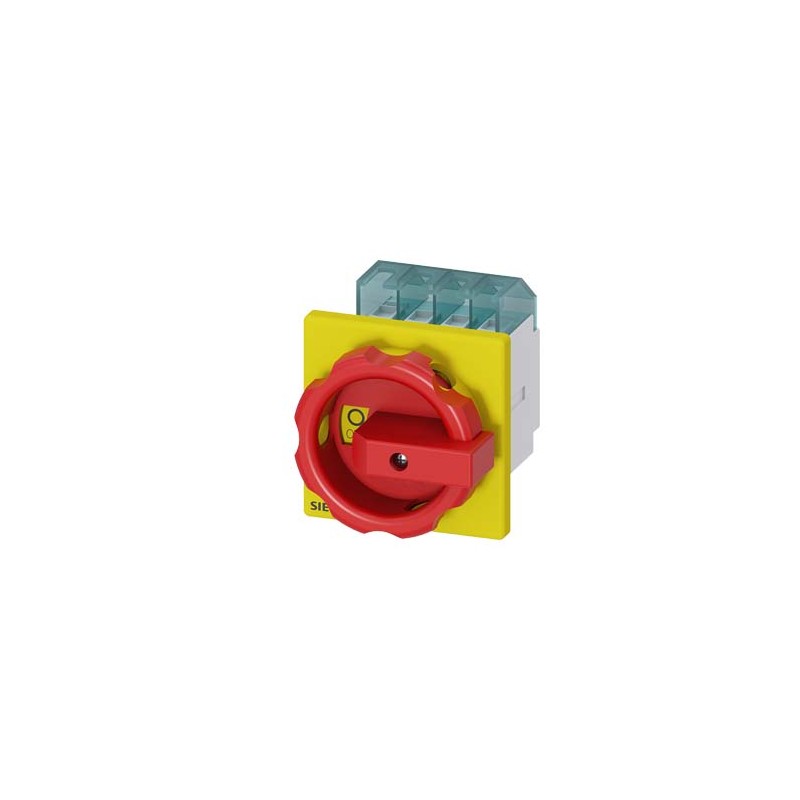

3LD2003-0TK53 SIEMENS SENTRON, interrupteur-sectionneur 3LD, interrupteur de coupure d'urgence, 3- pôles, Iu.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3LD2003-0TK53 SIEMENS SENTRON, interrupteur-sectionneur 3LD, interrupteur de coupure d'urgence, 3- pôles, Iu..

3LD2003-0TK53

SIEMENS

SENTRON, interrupteur-sectionneur 3LD, interrupteur de coupure d'urgence, 3- pôles, Iu : 16A, Puissance de service / avec AC-23 A pour 400V : 7,5 kW, fixé à l'avant, commande rotative, rouge/jaune, Fixation par 4 trous de l'organe de commande

INTERRUPTION. PPAL/EMERG. 3 PÔLES IU=16, P/AC-23A POUR 400V=7.5KW FIXATION FRONTALE QUATRE TROUS ACTUM. ÉMERILLON ROUGE/AMOUR..

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $76.19
Prix unitaire: $76.19
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
degré de protection (NEMA) (EF011959) -
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) true
finition de l'inverseur (EF009408) false
nombre d'interrupteurs (EF005586) 1
tension de fonctionnement nominale max. Ue en CA (EF007355) 690V
courant permanent nominal (Iu) (EF001389) 16.0A
courant permanent nominal, AC-23, 400 V (EF011777) -A
courant permanent nominal, AC-21, 400 V (EF009165) 16A
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 5.5kW
courant nominal de courte durée admissible Icw (EF007050) 0.34kA
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 0.0075kW
nombre de pôles (EF001391) 3
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) true
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) false
adapté à un montage intermédiaire (EF007264) false
couleur de l'élément d'actionnement (EF007167) rouge
finition de l'élément d'actionnement (EF006976) poignée tournante courte
verrouillable (EF006281) true
type de raccordement du circuit principal (EF006819) borne en cadre
classe de protection (IP), face avant (EF003118) IP65
tension de fonctionnement normale (EF001435) -V
puissance de commutation à 400 V (EF009166) -kW
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA


SENTRON, interrupteur-sectionneur 3LD, interrupteur de coupure d'urgence, 3- pôles, Iu : 16A, Puissance de service / avec AC-23 A pour 400V : 7,5 kW, fixé à l'avant, commande rotative, rouge/jaune, Fixation par 4 trous de l'organe de commande
Version
nom de marque produitSENTRON
désignation du produitInterrupteur-sectionneur 3LD
Exécution de l'affichage / pour affichage de position de commutation Mode manuel1 ON - 0 OFF
exécution de l'organe de commandePoignée pivotante courte
Type de poignéeCommande rotative, rouge/jaune
Exécution du mécanisme de commande / Commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles3
Type d'appareilmontage fixe
Type d'appareilFixation à l'avant
Taille de l'interrupteur-sectionneur1
Durée de vie électrique (Cycles de manœuvre)
● pour AC-23 A / pour 690 V6 000
Valeur I2t / interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible gG / max.2,5 kA2.s
Valeur I2t passante / interrupteur fermé / pour 440 V / pour combinaison interrupteur + fusible gG / max.2,5 kA2.s
Durée de vie mécanique (cycles de manœuvre) / typique100 000
Fréquence de manœuvres / max.50 1/h
Tension
Tension d'isolement / Valeur assignée690 V
Tension de tenue aux chocs / Valeur assignée6 kV
Courant d'emploi / pour CA / Valeur assignée16 A
Tension d'emploi
● pour CA / pour 50/60 Hz / Valeur assignée690 V
Classe de protection
indice de protection IPIP65
Degré de protection NEMA1, 3R, 4X, 12
indice de protection IP / face avantIP65
Dissipation
Puissance dissipée [W]
● pour la valeur assignée du courant / pour CA / à chaud / par pôle0,5 W
● par conducteur / typique0,5 W
Èlectricité
Courant d'emploi
● pour AC-23 A / pour 690 V / Valeur assignée9 A
● pour AC-23 A / pour 400 V / Valeur assignée16 A
● pour AC-22 A / pour 690 V / Valeur assignée16 A
● pour AC-21 / pour 690 V / Valeur assignée16 A
● pour AC-21 A / pour 240 V / Valeur assignée16 A
● pour AC-21 A / pour 440 V / Valeur assignée16 A
● pour AC-22 A / pour 240 V / Valeur assignée16 A
● pour AC-22 A / pour 440 V / Valeur assignée16 A
● pour AC-23 A / pour 240 V / Valeur assignée16 A
● pour AC-23 A / pour 440 V / Valeur assignée16 A
Courant d'emploi / du fusible amont / Valeur assignée20 A
Courant coupé limité / interrupteur fermé
● pour 440 V / pour combinaison interrupteur + fusible gG / max.3 kA
● pour 690 V / pour combinaison interrupteur + fusible gG / max. admissible3 kA
● courant de courte durée admissible (Icw) / limité à 1 s / valeur assignée340 A
● Courant de courte durée admissible (Icw) / pour 690 V / limité à 1 s / Valeur assignée340 A
Circuit principal
Fréquence de service
● Valeur initiale50 Hz
● Valeur finale60 Hz
Puissance d'emploi
● pour AC-23 A / pour 240 V / Valeur assignée4 kW
● pour AC-23 A / pour 400 V / pour 50/60 Hz / Valeur assignée7,5 kW
● pour AC-23 A / pour 400 V / Valeur assignée7,5 kW
● pour AC-23 A / pour 440 V / Valeur assignée7,5 kW
● pour AC-23 A / pour 690 V / Valeur assignée7,5 kW
● pour AC-3 / pour 240 V / Valeur assignée3 kW
● pour AC-3 / pour 400 V / Valeur assignée5,5 kW
● pour AC-3 / pour 690 V / Valeur assignée5,5 kW
Courant d'emploi / Valeur assignée16 A
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
Tension d'emploi / des contacts auxiliaires / pour CA / max.500 V
Courant permanent / du contact auxiliaire / Valeur assignée10 A
Tension d'isolement / du bloc de contacts auxiliaires / Valeur assignée500 V
Pertinence
Compatibilité d'utilisation
● Interrupteur généralOui
● interrupteur-sectionneurOui
● Interrupteur d'ARRET D'URGENCEOui
● Interrupteur de sécuritéOui
● Interrupteur de maintenance/pour travauxOui
Apparence
couleur / de l'organe de commanderouge
Détails sur le produit
● fonction produit / verrouillable en position OFFOui
Nombre de cadenas / max.3
Épaisseur de l'anse / des cadenas / min.4 mm
Épaisseur de l'anse / des cadenas / max.8 mm
Extension produit / en option
● Commande motoriséeNon
● Déclencheur de tensionNon
Court-circuit
Courant de court-circuit conditionnel / pour protection côté réseau
● pour 690 V / par fusible gG / Valeur assignée50 kA
Nombre
Nombre de contacts NF raccordables / pour contacts auxiliaires / rapportable / max.3
Nombre de contacts NO raccordables / pour contacts auxiliaires / rapportable / max.3
Nombre d'inverseurs raccordables / pour contacts auxiliaires / rapportable / max.0
Liens
Numéro AWG / comme section codée de câble raccordable / âme massive
● max.10
● min.18
Type de sections de câble raccordables / pour conducteurs Cu
● âme massive1x (1...6mm²)
● âme souple / avec embouts1x (1...4mm²)
● multibrin1x (1..6mm²)
Type de sections de câble raccordables / pour contacts auxiliaires
● âme massivecontact auxiliaire latéral 2x (0,75 ... 2,5mm²), 1x 4mm²; contact auxiliaire en face avante 1x (0,75 ... 2,5mm²)
● âme souple / avec emboutscontact auxiliaire latéral 2x (0,75 ... 1,5mm²), 1x 2,5mm²; contact auxiliaire en face avante 1x 2,5mm²
● multibrincontact auxiliaire latéral 2x (0,75 ... 2,5mm²), 1x 4mm²; contact auxiliaire en face avante 1x (0,75 ... 2,5mm²)
Type du raccordement électrique
● pour circuit principalborne à cage
● pour contacts auxiliairesbornes de raccordement
Exigences
Type de la cartouche-fusible
● pour protection contre les courts-circuits du circuit principal / nécessairefusible gL/gG: 20 A
● pour protection contre les courts-circuits du bloc de contacts auxiliaires / nécessairefusible gL/gG : 10 A
Conception mécanique
hauteur84 mm
largeur67 mm
profondeur92,5 mm
mode de fixationAppareil encastrable, installation fixe
● Mode de fixation / Montage frontal avec fixation à 4 trousOui
● Mode de fixation / Montage frontal avec fixation centraleNon
● mode de fixation / montage sur railNon
poids net203 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage / min.-25 °C
Certificats
désignation du matériel
● selon EN 61346-2S
● selon CEI 81346-2:2009SF
General Product ApprovalDeclaration of Conformity

CCC

CSA

UL

VDE

Miscellaneous

EC/EU-Declaration of Conformity

Test CertificatesShipping Approvalother

Special Test Certificate

LR (Lloyds Register)

Miscellaneous

Environmental Confirmations

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article3LD2003-0TK53
Description d'articleSENTRON, interrupteur-sectionneur 3LD, interrupteur de coupure d'urgence, 3- pôles, Iu : 16A, Puissance de service / avec AC-23 A pour 400V : 7,5 kW, fixé à l'avant, commande rotative, rouge/jaune, Fixation par 4 trous de l'organe de commande
Famille de produitApareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité0.208 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage79.00 x 93.00 x 71.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209519213
UPC040892819014
N° d'Export85365080
Rubrique catalogue (PDF)LV10.1
Groupe de produit5887
Group CodeP360
Pays d'origineAllemagne
Conformité à la directive RoHSLe produit est RoHS-compliant
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) émanant de notre chaine d'approvisionnement ou de nos procédures établies pour le dépistage de nos produits sur ce sujet.Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Dès que nous aurons de nouvelles découvertes, nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM4EC000216
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
IDEA45293
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33
