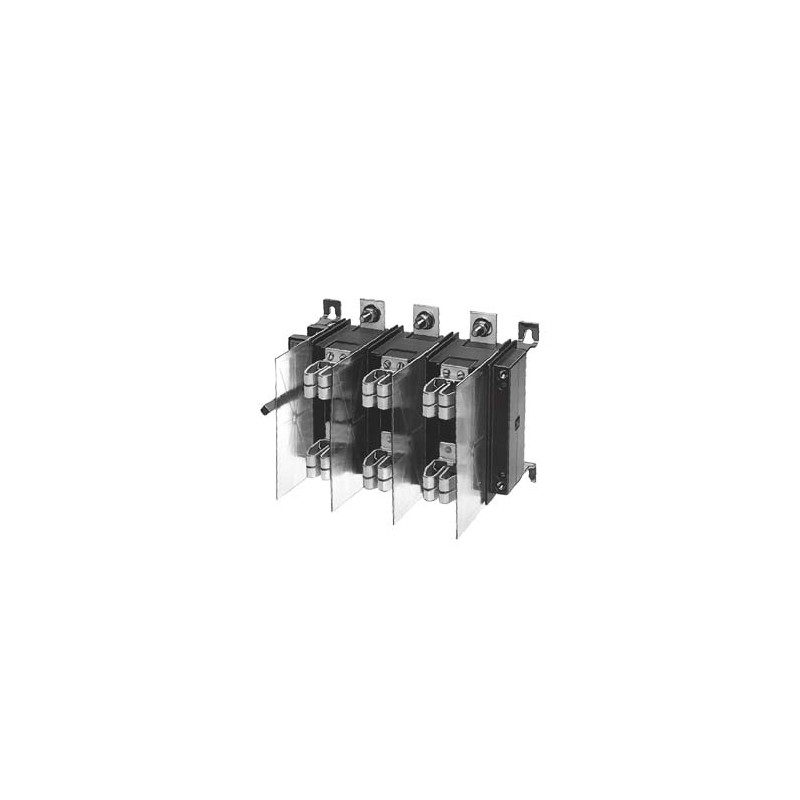

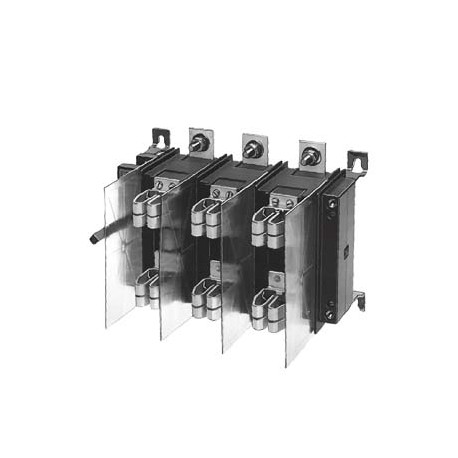

3KL6130-1AB0 SIEMENS Interrupteur-sectionneur à fusibles I 630A, U 690V, 3 pôles Version de base, sans entra.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3KL6130-1AB0 SIEMENS Interrupteur-sectionneur à fusibles I 630A, U 690V, 3 pôles Version de base, sans entra..

3KL6130-1AB0

SIEMENS

Interrupteur-sectionneur à fusibles I=630A, U=690V, 3 pôles Version de base, sans entraînement avec bout d'arbre avec contacts lyre

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
courant permanent nominal, AC-21, 400 V (EF009165) -A
puissance de commutation à 400 V (EF009166) -kW
nombre d'interrupteurs (EF005586) -
tension de fonctionnement normale (EF001435) -V
courant nominal de courte durée admissible Icw (EF007050) -kA
finition de l'inverseur (EF009408) -
couleur de l'élément d'actionnement (EF007167) -
degré de protection (NEMA) (EF011959) -
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) true
tension de fonctionnement nominale max. Ue en CA (EF007355) 690V
courant permanent nominal (Iu) (EF001389) 630.0A
courant permanent nominal, AC-23, 400 V (EF011777) 630A
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 335.0kW
nombre de pôles (EF001391) 3
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) false
adapté à un montage intermédiaire (EF007264) false
finition de l'élément d'actionnement (EF006976) autre
verrouillable (EF006281) true
type de raccordement du circuit principal (EF006819) autre
classe de protection (IP), face avant (EF003118) IP00
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW


Interrupteur-sectionneur à fusibles I=630A, U=690V, 3 pôles Version de base, sans entraînement avec bout d'arbre avec contacts lyre
Version
nom de marque produitSENTRON
exécutionVersion de base sans commande
Versionpour montage et installation
exécution de l'organe de commandecommande manuelle
Type du sectionneur en charge / Forme de la barretteNon
Exécution du mécanisme de commande / Commande motoriséeNon
nombre de pôles3
Taille de la barrette de sectionnement3 et 2
Système à fusiblescartouche fusible à couteaux
Tension d'isolement / Valeur assignée1 000 V
Tension de tenue aux chocs / Valeur assignée8 000 V
Tension d'alimentation
Type de tensionAC/DC
Tension d'emploi
● pour CA / pour 50/60 Hz / Valeur assignée690 V
● pour CC / Valeur assignée440 V
Classe de protection
indice de protection IPIP00
Dissipation
Puissance dissipée [W] / pour la valeur assignée du courant / pour CA / à chaud / par pôle46,7 W
Èlectricité
Courant d'emploi / pour AC-21 / Valeur assignée630 A
Courant permanent / Valeur assignée630 A
Courant coupé limité / I2 t / maximum admissible / pour la catégorie d'emploi / AC-22 B / à 400 V5 400 000 A²·s
Circuit principal
Nombre de pôles / pour circuit principal3
Puissance d'emploi
● pour AC-23 A / pour 400 V / pour 50/60 Hz / Valeur assignée335 000 W
● pour AC-23 A / pour 500 V / Valeur assignée335 000 W
● pour AC-23 A / pour 690 V / pour 50/60 Hz / Valeur assignée425 000 W
Courant d'emploi / Valeur assignée630 A
Courant d'emploi Ie / maximum / pour la catégorie d'emploi
● AC-21 A / à 400 V630 A
● AC-21 A / à 500 V630 A
● AC-21 B / à 400 V630 A
● AC-21 B / à 500 V630 A
● AC-22 A / à 400 V630 A
● AC-22 A / à 500 V630 A
● AC-22 B / à 400 V630 A
● AC-22 B / à 500 V630 A
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
équipement du produit / verrouillageOui
Court-circuit
Courant de court-circuit assigné conditionnel Iq
● 400 V50 kA
● 500V50 kA
● pour catégorie d'utilisation / AC-21 A / pour 400 V50 kA
● pour catégorie d'utilisation / AC-21 A / pour 500 V50 kA
● pour catégorie d'utilisation / AC-21 B / pour 400 V50 kA
● pour catégorie d'utilisation / AC-21 B / pour 500 V50 kA
● pour catégorie d'utilisation / AC-22 A / pour 400 V50 kA
● pour catégorie d'utilisation / AC-22 A / pour 500 V50 kA
● pour catégorie d'utilisation / AC-22 B / pour 400 V50 kA
● pour catégorie d'utilisation / AC-22 B / pour 500 V50 kA
Liens
Section de câble raccordable / pour contacts principaux
● multibrin / max.480 mm²
Conception mécanique
hauteur270 mm
largeur345 mm
profondeur240 mm
Type de montagefixe
mode de fixationmontage en saillie et en encastrement
● Mode de fixation / Montage frontal avec fixation à 4 trousNon
● Mode de fixation / Montage frontal avec fixation centraleNon
● mode de fixation / montage sur railNon
position de montageau choix
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage
● min.-50 °C
● max.80 °C
Certificats
justification de qualificationCE
désignation du matériel
● selon EN 61346-2Q
General Product ApprovalDeclaration of Conformityother

UR

EC/EU-Declaration of Conformity

Environmental Confirmations

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article3KL6130-1AB0
Description d'articleInterrupteur-sectionneur à fusibles I=630A, U=690V, 3 pôles Version de base, sans entraînement avec bout d'arbre avec contacts lyre
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 31.08.2018
Notes
Successeur 3KF5363-0MF11, autres dimensions, quelques carac. techniques divergentes.
Données Prix
Groupe de prix1CL
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)15 Jour(s)
Poids Net par quantité17.640 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage370.00 x 395.00 x 305.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209000926
UPC754554264370
N° d'Export85362090
Rubrique catalogue (PDF)LV10.1
Groupe de produit5853
Group CodeP360
Pays d'origineInde
Conformité à la directive RoHSLe produit est RoHS-compliant
Classe de produitD: products made to order / customer's specifications, requiring engineering services, which cannot be re-used or utilized (design to customer)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) émanant de notre chaine d'approvisionnement ou de nos procédures établies pour le dépistage de nos produits sur ce sujet.Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Dès que nous aurons de nouvelles découvertes, nos informations seront mises à jour en conséquence.
