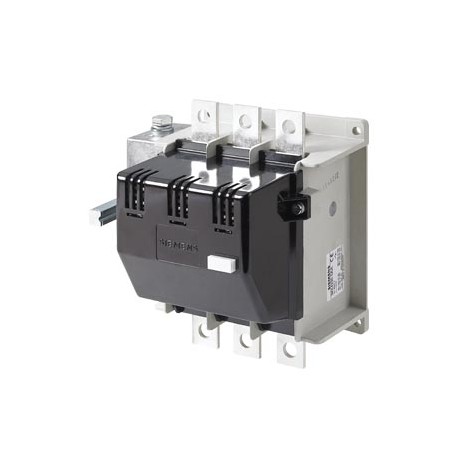

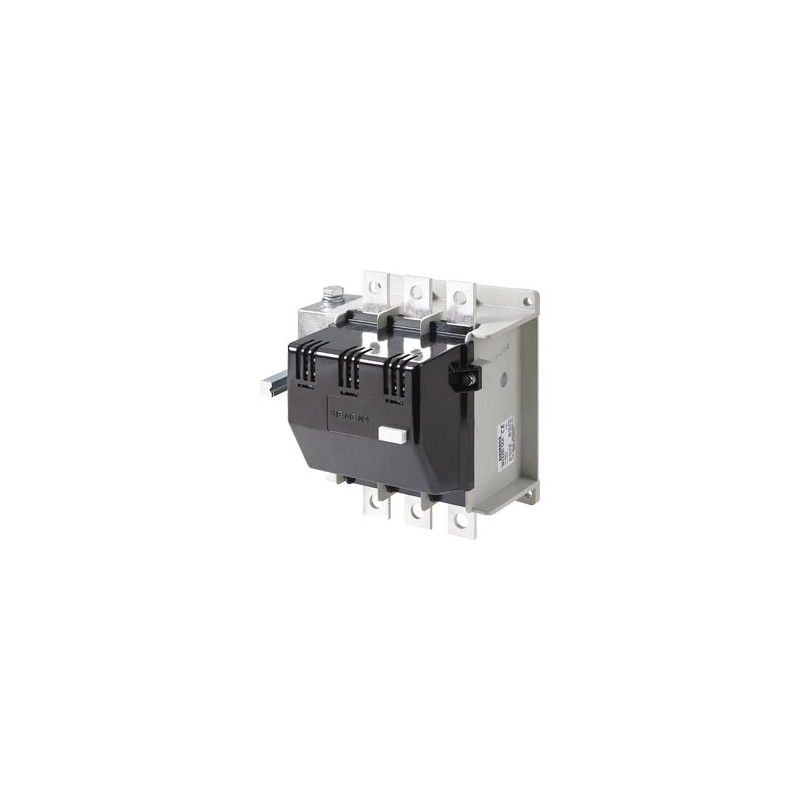

3KE4330-0AA SIEMENS Interrupteur-sectionneur à 3 pôles I 400A, U 690V commande rotative frontale sans manette Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3KE4330-0AA SIEMENS Interrupteur-sectionneur à 3 pôles I 400A, U 690V commande rotative frontale sans manette

3KE4330-0AA

SIEMENS

Interrupteur-sectionneur à 3 pôles I=400A, U=690V commande rotative frontale sans manette

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
nombre d'interrupteurs (EF005586) -
courant permanent nominal, AC-21, 400 V (EF009165) -A
tension de fonctionnement normale (EF001435) -V
puissance de commutation à 400 V (EF009166) -kW
finition de l'inverseur (EF009408) -
degré de protection (NEMA) (EF011959) -
courant nominal de courte durée admissible Icw (EF007050) -kA
couleur de l'élément d'actionnement (EF007167) -
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) true
tension de fonctionnement nominale max. Ue en CA (EF007355) 690V
courant permanent nominal (Iu) (EF001389) 400.0A
courant permanent nominal, AC-23, 400 V (EF011777) 400A
intensité de court-circuit nominale conditionnelle Iq (EF001444) 50.0kA
nombre de pôles (EF001391) 3
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) false
adapté à un montage intermédiaire (EF007264) false
finition de l'élément d'actionnement (EF006976) autre
verrouillable (EF006281) false
type de raccordement du circuit principal (EF006819) autre
classe de protection (IP), face avant (EF003118) IP00
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) -kW


Interrupteur-sectionneur à 3 pôles I=400A, U=690V commande rotative frontale sans manette
Version
nom de marque produitSENTRON
désignation du produitinterrupteur-sectionneur 3KE
exécution de l'organe de commandecommande manuelle
Type du sectionneur en charge / Forme de la barretteNon
Exécution du mécanisme de commande / Commande motoriséeNon
nombre de pôles3
Tension d'isolement / Valeur assignée1 000 V
Tension d'alimentation
Type de tensionAC/DC
Tension d'emploi
● pour CA / pour 50/60 Hz / Valeur assignée690 V
● pour CC / Valeur assignée440 V
Classe de protection
indice de protection IPIP00
Dissipation
Puissance dissipée [W] / pour la valeur assignée du courant / pour CA / à chaud / par pôle11 W
Èlectricité
Courant permanent / Valeur assignée400 A
Courant coupé limité / I2 t / maximum admissible / pour la catégorie d'emploi / AC-22 B / à 400 V2 150 000 A²·s
Circuit principal
Nombre de pôles / pour circuit principal3
Courant d'emploi / Valeur assignée400 A
Courant d'emploi Ie / maximum / pour la catégorie d'emploi
● AC-21 A / à 400 V400 A
● AC-21 A / à 500 V400 A
● AC-21 B / à 400 V400 A
● AC-21 B / à 500 V400 A
● AC-22 A / à 400 V330 A
● AC-22 A / à 500 V330 A
● AC-22 B / à 400 V330 A
● AC-22 B / à 500 V330 A
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
équipement du produit / verrouillageNon
Extension produit / Bloc de contacts auxiliairesOui
Extension produit / en option
● Commande motoriséeNon
● Déclencheur de tensionNon
● VerrouillageOui
Court-circuit
Courant de court-circuit assigné conditionnel Iq
● 400 V50 000 A
● 500V50 000 A
● pour catégorie d'utilisation / AC-21 A / pour 400 V50 000 A
● pour catégorie d'utilisation / AC-21 A / pour 500 V50 000 A
● pour catégorie d'utilisation / AC-21 B / pour 400 V50 000 A
● pour catégorie d'utilisation / AC-21 B / pour 500 V50 000 A
● pour catégorie d'utilisation / AC-22 A / pour 400 V50 000 A
● pour catégorie d'utilisation / AC-22 A / pour 500 V50 000 A
● pour catégorie d'utilisation / AC-22 B / pour 400 V50 000 A
● pour catégorie d'utilisation / AC-22 B / pour 500 V50 000 A
Liens
Section de câble raccordable / pour contacts principaux
● multibrin / max.240 mm²
Conception mécanique
hauteur200 mm
largeur194 mm
profondeur155 mm
Type de montagefixe
mode de fixationfixation arrière
● Mode de fixation / Montage frontal avec fixation à 4 trousNon
● Mode de fixation / Montage frontal avec fixation centraleNon
● mode de fixation / montage sur railNon
poids net4,32 kg
Conditions environnementales
température ambiante / en service
● min.-20 °C
● max.55 °C
température ambiante / à l'entreposage
● min.-50 °C
● max.80 °C
Certificats
justification de qualificationCE
désignation du matériel
● selon EN 61346-2Q
● selon CEI 81346-2:2009Q
Declaration of ConformityTest Certificatesother

EC/EU-Declaration of Conformity

Special Test Certificate

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article3KE4330-0AA
Description d'articleInterrupteur-sectionneur à 3 pôles I=400A, U=690V commande rotative frontale sans manette
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 31.08.2018
Notes
Successeur 3KD4230-0PE10-0, autres dimensions, quelques carac. techniques divergentes
Données Prix
Groupe de prix1CL
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)15 Jour(s)
Poids Net par quantité4.320 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage206.00 x 213.00 x 217.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209000698
UPC754554278223
N° d'Export85362090
Rubrique catalogue (PDF)LV10.1
Groupe de produit5853
Group CodeP360
Pays d'origineAllemagne
Conformité à la directive RoHSLe produit est RoHS-compliant
Classe de produitC: products manufactured / produced to order, which cannot be reused or re-utilized nor may they be returned against credit.
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
Indisponible.

Datasheet - PDF

▲
