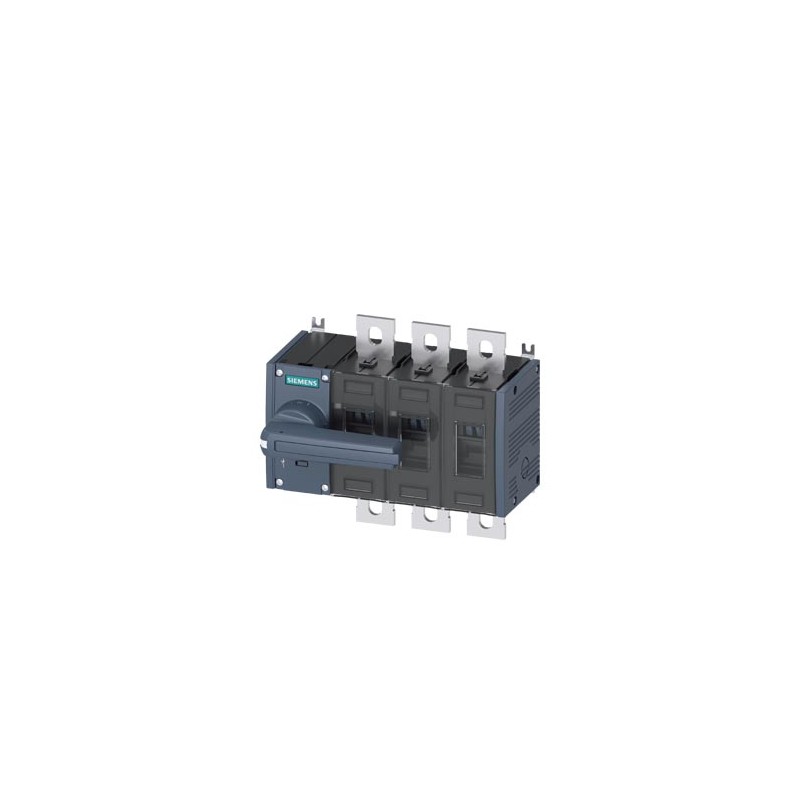

3KD4232-0PE10-0 SIEMENS interrupteur-sectionneur 400A, Taille 3, 3 pôles Entraînement à l'avant à gauche app.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

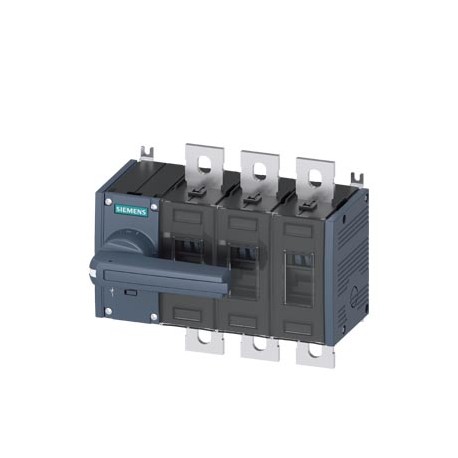

3KD4232-0PE10-0 SIEMENS interrupteur-sectionneur 400A, Taille 3, 3 pôles Entraînement à l'avant à gauche app..

3KD4232-0PE10-0

SIEMENS

interrupteur-sectionneur 400A, Taille 3, 3 pôles Entraînement à l'avant à gauche appareil complet avec entraînement direct gris raccordement plat

INTERRUPTEUR-SECTIONNEUR 400A, TAILLE 3, 3 PÔLES ACCTO. DE L’AVANT VERS LA GAUCHE. UNITÉ COMPLÈTE AVEC ACCTO. CONNEXION PLATE COMPLÈTE ET GRISE

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

PROTECTION EN BASSE TENSION > Interrupteur-sectionneur 3KD, 3KC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $679.54
Prix unitaire: $679.54
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

interrupteur-sectionneur 400A, Taille 3, 3 pôles Entraînement à l'avant à gauche appareil complet avec entraînement direct gris raccordement plat
Version
nom de marque produitSENTRON
désignation du produitInterrupteurs-sectionneurs 3KD
version du produitCommutateur
version de l'affichage / pour affichage de position de commutation Mode manuelON-OFF-TEST
version de l'organe de commandePoignée pivotante longue
version du mécanisme de commandeCommande sur face avant
version du mécanisme de commande / commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles3
type d'appareilmontage fixe
taille de l'interrupteur-sectionneur3
durée de vie mécanique (cycles de manœuvre) / typique15 000
durée de vie électrique (Cycles de manœuvre)
● pour AC-23 A / pour 690 V1 000
● pour DC-23 A / pour 440 V1 000
valeur I2t
● interrupteur fermé / pour 1000 V / pour combinaison interrupteur + fusible SITOR gG/aM / max.239 650 A²·s
● du fusible / pour 500 V / max. admissible2 150 005 A²·s
● du fusible gG / pour 690 V / max. admissible1 650 005 A²·s
● du fusible gG/aM SITOR / pour 1000 V / max. admissible260 000 A²·s
● du disjoncteur compact / pour 415 V / max. admissible4 750 000 A²·s
position / du mécanisme de commandegauche fin
surtension en pour-cent / rapportée à la tension d'emploi / pour AC / pour 400, 500, 690 V / pour 50/60 Hz10 %
catégorie de surtensionIV
degré de pollution3
Tension
tension d'emploi / pour circuits de courant en série
● pour degré de pollution 2 / pour DC / valeur assignée440 V / 3
● pour degré de pollution 3 / pour DC / valeur assignée440 V / 3
tension d'isolement
● valeur assignée1 000 V
tension de tenue aux chocs / valeur assignée12 kV
Classe de protection
degré de protection IPIP00
degré de protection IP
● interrupteur fermé / avec plastron ou capot pour raccordement par cosseIP20
● face avantIP00
Dissipation
puissance dissipée [W]
● pour courant assigné thermique conventionnel / par pôle14 W
● pour courant assigné thermique conventionnel / par appareil42 W
● pour la valeur assignée du courant / pour AC / à chaud / par pôle14 W
Èlectricité
courant d'emploi
● pour 35 °C / valeur assignée400 A
● pour 40 °C / valeur assignée400 A
● pour 45 °C / valeur assignée400 A
● pour 50 °C / valeur assignée400 A
● pour 55 °C / valeur assignée400 A
● pour 60 °C / valeur assignée400 A
● pour 65 °C / valeur assignée400 A
● pour 70 °C / valeur assignée400 A
● pour AC / valeur assignée400 A
● pour AC-23 A / pour 690 V / valeur assignée400 A
● pour AC-23 A / pour 500 V / valeur assignée400 A
● pour AC-23 A / pour 400 V / valeur assignée400 A
● pour AC-22 A / pour 1000 V / max.400 A
● pour AC-22 A / pour 690 V / valeur assignée400 A
● pour AC-22 A / pour 500 V / valeur assignée400 A
● pour AC-22 A / pour 400 V / valeur assignée400 A
● pour AC-20 A / pour 1000 V / max.400 A
● pour AC-21 A / pour 500 V / valeur assignée400 A
● pour AC-21 A / pour 690 V / valeur assignée400 A
● pour DC-20 A / pour 1000 V / max.400 A / 1
● pour DC-23 A / pour 440 V / valeur assignée / remarque400 A / 3
● pour DC-23 A / pour 220 V / valeur assignée / remarque400 A / 2
● pour DC-22 A / pour 440 V / valeur assignée / remarque400 A / 3
● pour DC-22 A / pour 220 V / valeur assignée / remarque400 A / 2
● pour DC-21 A / pour 440 V / valeur assignée / remarque400 A / 3
● pour DC-21 A / pour 220 V / valeur assignée400 A / 2
● pour DC-21 B / pour 750 V / valeur assignée / max.400 A / 3
courant permanent / du fusible amont / pour 500 V et 690 V / valeur assignée500 A
courant permanent / du fusible amont / pour 1000 V / valeur assignée500 A
courant permanent / du disjoncteur compact amont / pour 415 V / valeur assignée630 A
courant d'emploi / pour DC / valeur assignée400 A
courant coupé limité / du fusible / pour 500 V / max. admissible54 800 A
courant coupé limité / du fusible gG / pour 690 V / max. admissible45 200 A
courant coupé limité / du fusible gG/aM SITOR / pour 1000 V / max. admissible21 500 A
courant coupé limité / du disjoncteur compact / pour 415 V / max. admissible43 500 A
Circuit principal
puissance d'emploi
● pour AC-23 A / pour 500 V / valeur assignée250 kW
courant d'emploi / valeur assignée400 A
Circuit auxiliaire
nombre de contacts NF raccordés / pour contacts auxiliaires0
nombre de contacts NO raccordés / pour contacts auxiliaires0
nombre d'inverseurs raccordés / pour contacts auxiliaires0
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires6
nombre de contacts NO / pour contacts auxiliaires6
Pertinence
compatibilité d'utilisation
● interrupteur généralOui
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCENon
● interrupteur de sécuritéOui
● interrupteur de maintenance/pour travauxOui
Détails sur le produit
équipement du produit / verrouillageOui
constituant du produit
● indicateur de déclenchementNon
● déclencheur de tensionNon
● déclencheur à minimum de tensionNon
● déclencheur à minimum de courant avec contact à commutation anticipéeNon
extension produit / bloc de contacts auxiliairesOui
extension produit / en option
● commande motoriséeNon
● déclencheur de tensionNon
Court-circuit
courant de courte durée admissible (Icw) / pour AC 1000 V/DC 440 V / limité à 1 s / valeur assignée13 kA
pouvoir de fermeture en court-circuit (Icm) / pour interrupteurs-sectionneurs
● pour AC 1000 V / sans cartouche-fusible / valeur assignée / min.36 kA
● pour DC 440 V / sans cartouche-fusible / valeur assignée / min.36 kA
● sans cartouche-fusible / valeur assignée / min.36 kA
courant de court-circuit conditionnel / pour protection côté réseau
● pour 415 V / par disjoncteur compact / valeur assignée65 kA
● pour 500 V / par fusible gG / valeur assignée100 kA
● pour 690 V / par fusible gG / valeur assignée100 kA
Liens
type de sections de câble raccordables / pour conducteurs Al
● multibrin / avec cosse1x (25 ... 240 mm²), 2x (25 ... 120 mm²)
type de sections de câble raccordables
● pour combinaison câble+interrupteur Al315A / 240 mm²
● pour barre conductrice Cu'1 x (30 x 10 mm²)
type de sections de câble raccordables / pour conducteurs Cu
● multibrin / avec cosse / selon DIN 462351x (16...185 mm²), 2x (16 à150 mm²)
version du raccordement électrique / pour circuit principalbornes à plage
Conception mécanique
hauteur164 mm
largeur190 mm
profondeur130,5 mm
type de fixationfixation par vis
type de fixation
● montage frontal avec fixation à 4 trousNon
● montage frontal avec fixation centraleNon
● montage sur railNon
position de montageau choix
poids net3 000 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.70 °C
température ambiante / à l'entreposage
● min.-50 °C
● max.80 °C

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

CCC

Confirmation

VDE

Miscellaneous

EAC

UK Declaration of Conformity

Declaration of ConformityMarine / Shippingother

EC/EU-Declaration of Conformity

LR (Lloyds Register)

DNV-GL

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
15/05/2022


Données supplémentaires

Produit
Numéro d'article3KD4232-0PE10-0
Description d'articleinterrupteur-sectionneur 400A, Taille 3, 3 pôles Entraînement à l'avant à gauche appareil complet avec entraînement direct gris raccordement plat
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalLOA-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité3.000 kg
Dimension emballage187.00 x 207.00 x 157.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869472904
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10.1
Groupe de produit5378
Group CodeP360
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis :: 24.11.2009
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
UNSPSC1539-12-22-33

Données ETIM

ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
nombre d'interrupteurs (EF005586) -
tension de fonctionnement normale (EF001435) -V
courant permanent nominal, AC-23, 400 V (EF011777) -A
degré de protection (NEMA) (EF011959) -
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) false
finition de l'inverseur (EF009408) false
tension de fonctionnement nominale max. Ue en CA (EF007355) 690V
courant permanent nominal (Iu) (EF001389) 400.0A
courant permanent nominal, AC-21, 400 V (EF009165) 400A
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 200.0kW
puissance de commutation à 400 V (EF009166) 220.0kW
nombre de pôles (EF001391) 3
nombre de contacts auxiliaires à ouverture (EF001377) 6
nombre de contacts auxiliaires à fermeture (EF001376) 6
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) false
adapté à un montage intermédiaire (EF007264) false
couleur de l'élément d'actionnement (EF007167) gris
finition de l'élément d'actionnement (EF006976) poignée tournante longue
verrouillable (EF006281) true
type de raccordement du circuit principal (EF006819) autre
classe de protection (IP), face avant (EF003118) IP00
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW
courant nominal de courte durée admissible Icw (EF007050) -kA



Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KD4232-0PE10-0 3KD4232-0PE10-0 FR_3KD4232-0PE10-0.pdf 1 Mbytes 3KD4232-0PE10-0 3KD4232-0PE10-0 FR_3KD4232-0PE10-0.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
