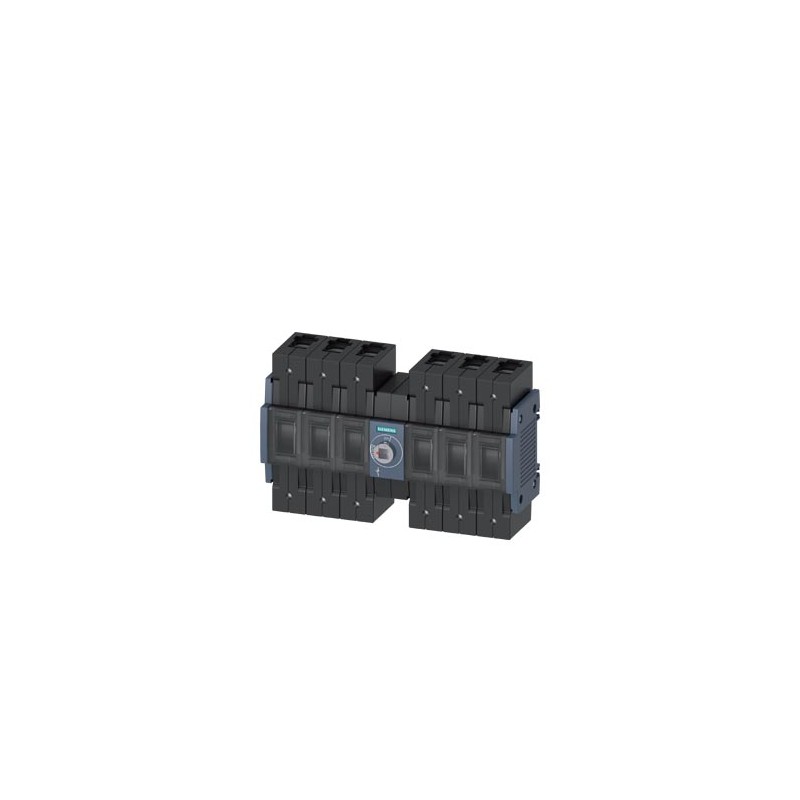

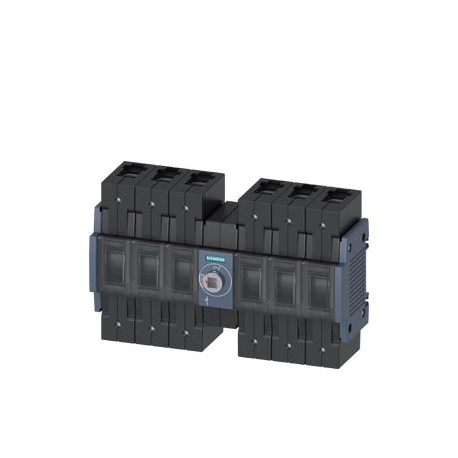

3KD3260-2NE20-0 SIEMENS Interrupteur-sectionneur 125A, taille 2, 6 pôles DC Entraînement à l'avant au centre.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3KD3260-2NE20-0 SIEMENS Interrupteur-sectionneur 125A, taille 2, 6 pôles DC Entraînement à l'avant au centre..

3KD3260-2NE20-0

SIEMENS

Interrupteur-sectionneur 125A, taille 2, 6 pôles DC Entraînement à l'avant au centre appareil de base sans manette borne à cage

INTERRUPTEUR-SECTIONNEUR 125A, TAILLE 2, 6 PÔLES DC ACCTO. UNITÉ DE BASE CENTRALE AVANT SANS BORNES DE CADRE DE LEVIER

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

PROTECTION EN BASSE TENSION > Interrupteur-sectionneur 3KD, 3KC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $1,128.70
Prix unitaire: $1,128.70
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Interrupteur-sectionneur 125A, taille 2, 6 pôles DC Entraînement à l'avant au centre appareil de base sans manette borne à cage
Version
nom de marque produitSENTRON
désignation du produitInterrupteurs-sectionneurs 3KD
version du produitDisjoncteur CC
version de l'affichage / pour affichage de position de commutation Commande rotative débrayable de porteON-OFF
version de l'organe de commandesans manette
version du mécanisme de commandeCommande sur face avant
version du mécanisme de commande / commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles6
type d'appareilmontage fixe
taille de l'interrupteur-sectionneur2
durée de vie mécanique (cycles de manœuvre) / typique15 000
durée de vie électrique (Cycles de manœuvre)
● pour DC-21 A / pour 1000 V1 500
position / du mécanisme de commandeaprès le troisième pôle
catégorie de surtensionIII
Tension
tension d'emploi / pour circuits de courant en série
● pour degré de pollution 2 / pour DC / valeur assignée1200 V / 6
● pour degré de pollution 3 / pour DC / valeur assignée1000 V / 6
tension d'isolement
● pour degré de pollution 2 / pour DC / valeur assignée1 250 V
● pour degré de pollution 3 / pour DC / valeur assignée1 000 V
tension de tenue aux chocs / valeur assignée8 kV
Classe de protection
degré de protection IPIP20
degré de protection IP
● interrupteur fermé / avec plastron ou capot pour raccordement par cosseIP20
● face avantIP20
Dissipation
puissance dissipée [W]
● pour courant assigné thermique conventionnel / par pôle3,2 W
● pour courant assigné thermique conventionnel / par appareil19,2 W
● pour la valeur assignée du courant / pour AC / à chaud / par pôle3,2 W
Èlectricité
courant d'emploi
● pour 40 °C / valeur assignée125 A
● pour 45 °C / valeur assignée125 A
● pour 50 °C / valeur assignée125 A
● pour 55 °C / valeur assignée125 A
● pour 60 °C / valeur assignée125 A
● pour 65 °C / valeur assignée125 A
● pour 70 °C / valeur assignée125 A
● pour DC-21 A / pour 1200 V / valeur assignée / max.125 A / 6
courant d'emploi / pour DC / valeur assignée125 A
courant de courte durée admissible (Icw)
● pour DC / pour 1200 V / limité à 1 s / valeur assignée4 kA
Circuit principal
courant d'emploi / valeur assignée125 A
Circuit auxiliaire
nombre de contacts NF raccordés / pour contacts auxiliaires0
nombre de contacts NO raccordés / pour contacts auxiliaires0
nombre d'inverseurs raccordés / pour contacts auxiliaires0
nombre d'inverseurs / pour contacts auxiliaires4
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
Pertinence
compatibilité d'utilisation
● interrupteur généralOui
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCEOui
● interrupteur de sécuritéOui
● interrupteur de maintenance/pour travauxOui
Détails sur le produit
équipement du produit / verrouillageNon
constituant du produit
● indicateur de déclenchementNon
● déclencheur de tensionNon
● déclencheur à minimum de tensionNon
● déclencheur à minimum de courant avec contact à commutation anticipéeNon
extension produit / bloc de contacts auxiliairesOui
extension produit / en option
● commande motoriséeNon
● déclencheur de tensionNon
Court-circuit
pouvoir de fermeture en court-circuit (Icm) / pour interrupteurs-sectionneurs
● pour AC / pour 1200 V / sans cartouche-fusible / valeur assignée / min.5,7 kA
Liens
type de sections de câble raccordables / pour barre conductrice flexible3x (0,8x14 mm²)
type de sections de câble raccordables
● pour barre conductrice Cu'1 x (3 x 14 mm²)
type de sections de câble raccordables / pour conducteurs Cu
● âme massive1x (2,5 ... 16 mm²)
● âme souple / avec embouts1x (2,5 ... 70 mm²)
● multibrin1x (10...70 mm²)
version du raccordement électrique / pour circuit principalborne à cage
Conception mécanique
hauteur126 mm
largeur202 mm
profondeur68 mm
type de fixationFixation à vis et fixation sur rail DIN 35 mm
type de fixation
● montage frontal avec fixation à 4 trousNon
● montage frontal avec fixation centraleNon
● montage sur railOui
position de montageau choix
poids net1 777 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.70 °C
température ambiante / à l'entreposage
● min.-50 °C
● max.80 °C

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

Confirmation

VDE

Miscellaneous

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Marine / Shippingother

LR (Lloyds Register)

DNV-GL

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
16/05/2022


Données supplémentaires

Produit
Numéro d'article3KD3260-2NE20-0
Description d'articleInterrupteur-sectionneur 125A, taille 2, 6 pôles DC Entraînement à l'avant au centre appareil de base sans manette borne à cage
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalLOA-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité1.978 kg
Dimension emballage202.00 x 68.00 x 126.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869515120
UPCIndisponible.
N° d'Export85353010
Rubrique catalogue (PDF)LV10.1
Groupe de produit5378
Group CodeP360
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis :: 24.11.2009
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33

Données ETIM

ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
tension de fonctionnement normale (EF001435) -V
degré de protection (NEMA) (EF011959) -
nombre d'interrupteurs (EF005586) -
courant permanent nominal, AC-23, 400 V (EF011777) -A
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) true
finition de l'inverseur (EF009408) false
tension de fonctionnement nominale max. Ue en CA (EF007355) -V
courant permanent nominal (Iu) (EF001389) 125.0A
courant permanent nominal, AC-21, 400 V (EF009165) -A
nombre de pôles (EF001391) 6
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à deux directions (EF003531) 4
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) true
adapté à un montage intermédiaire (EF007264) true
couleur de l'élément d'actionnement (EF007167) autre
finition de l'élément d'actionnement (EF006976) sans
verrouillable (EF006281) false
type de raccordement du circuit principal (EF006819) borne en cadre
classe de protection (IP), face avant (EF003118) IP20
puissance de commutation à 400 V (EF009166) -kW
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) -kW
courant nominal de courte durée admissible Icw (EF007050) -kA
