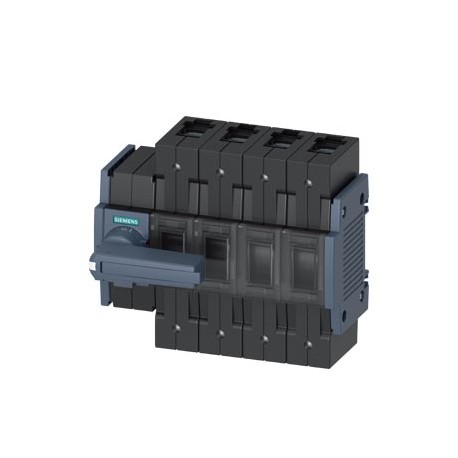

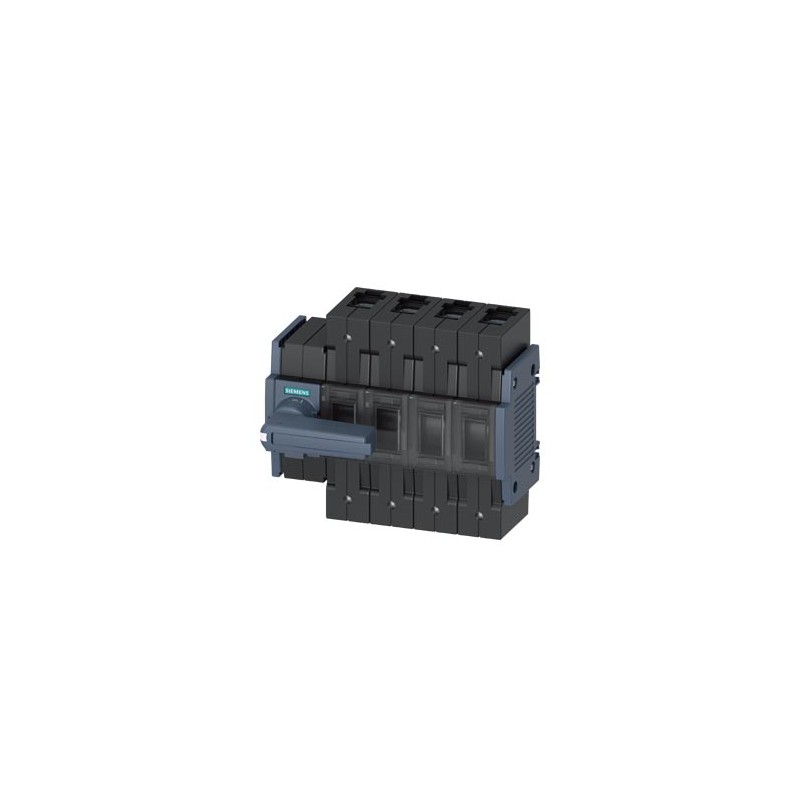

3KD3042-2NE10-0 SIEMENS Interrupteur-sectionneur 100A, Taille 2, 4 pôles Entraînement à l'avant à gauche app.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3KD3042-2NE10-0 SIEMENS Interrupteur-sectionneur 100A, Taille 2, 4 pôles Entraînement à l'avant à gauche app..

3KD3042-2NE10-0

SIEMENS

Interrupteur-sectionneur 100A, Taille 2, 4 pôles Entraînement à l'avant à gauche appareil complet avec entraînement direct gris borne à cage

INTERRUPTEUR-SECTIONNEUR 100A, TAILLE 2, 4 PÔLES ACCTO. DE L’AVANT À LA GAUCHE. UNITÉ COMPLÈTE AVEC ACCTO. TERMINAUX COMPLETS À CADRE GRIS

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

PROTECTION EN BASSE TENSION > Interrupteur-sectionneur 3KD, 3KC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $324.36
Prix unitaire: $324.36
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Interrupteur-sectionneur 100A, Taille 2, 4 pôles Entraînement à l'avant à gauche appareil complet avec entraînement direct gris borne à cage
Version
nom de marque produitSENTRON
désignation du produitInterrupteurs-sectionneurs 3KD
version du produitCommutateur
version de l'affichage pour affichage de position de commutation Mode manuelON-OFF-TEST
version de l'organe de commandePoignée pivotante longue
version du mécanisme de commandeCommande sur face avant
version du mécanisme de commande commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles4
type d'appareilmontage fixe
taille de l'interrupteur-sectionneur2
durée de vie mécanique (cycles de manœuvre) typique15 000
durée de vie électrique (Cycles de manœuvre)
● pour AC-23 A pour 690 V1 500
valeur I2t
● interrupteur fermé pour 1000 V pour combinaison interrupteur + fusible SITOR gG/aM max.19 815 A²·s
● du fusible pour 500 V max. admissible223 005 A²·s
● du fusible gG pour 690 V max. admissible226 005 A²·s
● du fusible gG/aM SITOR pour 1000 V max. admissible48 000 A²·s
● du disjoncteur compact pour 415 V max. admissible560 000 A²·s
position du mécanisme de commandegauche fin
surtension en pour-cent rapportée à la tension d'emploi pour CA pour 400, 500, 690 V pour 50/60 Hz10 %
catégorie de surtensionIII
degré de pollution3
Tension
tension d'emploi pour circuits de courant en série
● pour degré de pollution 2 pour DC valeur assignée440 V / 3
● pour degré de pollution 3 pour DC valeur assignée440 V / 3
tension d'isolement
● valeur assignée1 000 V
tension de tenue aux chocs valeur assignée8 kV
Classe de protection
degré de protection IPIP20
degré de protection IP
● interrupteur fermé avec plastron ou capot pour raccordement par cosseIP20
● face avantIP20
Dissipation
puissance dissipée [W]
● pour courant assigné thermique conventionnel par pôle1,8 W
● pour courant assigné thermique conventionnel par appareil7,2 W
● pour la valeur assignée du courant pour CA à chaud par pôle1,8 W
Circuit principal
puissance de service
● pour AC-23 A pour 500 V valeur assignée55 kW
courant d'emploi valeur assignée100 A
Circuit auxiliaire
nombre de contacts NF raccordés pour contacts auxiliaires0
nombre de contacts NO raccordés pour contacts auxiliaires0
nombre d'inverseurs raccordés pour contacts auxiliaires0
nombre d'inverseurs pour contacts auxiliaires4
nombre de contacts NF pour contacts auxiliaires0
nombre de contacts NO pour contacts auxiliaires0
Pertinence
compatibilité d'utilisation
● interrupteur généralOui
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCENon
● interrupteur de sécuritéOui
● interrupteur de maintenance/pour travauxOui
Détails sur le produit
constituant du produit
● indicateur de déclenchementNon
● déclencheur de tensionNon
● déclencheur à minimum de tensionNon
● déclencheur à minimum de courant avec contact à commutation anticipéeNon
extension produit bloc de contacts auxiliairesOui
extension produit en option
● commande motoriséeNon
● déclencheur de tensionNon
Court-circuit
courant de courte durée admissible (Icw) pour AC 1000 V/DC 440 V limité à 1 s valeur assignée4 kA
pouvoir de fermeture en court-circuit (Icm) pour interrupteurs-sectionneurs
● pour AC 400 V sans cartouche-fusible valeur assignée min.30 kA
● pour AC 1000 V sans cartouche-fusible valeur assignée min.12 kA
● pour DC 440 V sans cartouche-fusible valeur assignée min.12 kA
● sans cartouche-fusible valeur assignée min.12 kA
courant de court-circuit conditionnel pour protection côté réseau
● pour 415 V par disjoncteur compact valeur assignée65 kA
● pour 500 V par fusible gG valeur assignée100 kA
● pour 690 V par fusible gG valeur assignée100 kA
Liens
type de sections raccordables pour barre conductrice flexible3x (0,8x14 mm²)
type de sections raccordables
● pour barre conductrice Cu'1 x (3 x 14 mm²)
type de sections raccordables pour conducteurs Cu
● âme massive1x (2,5 ... 16 mm²)
● âme souple avec embouts1x (2,5 ... 70 mm²)
● multibrin1x (10...70 mm²)
version du raccordement électrique pour circuit principalborne à cage
Conception mécanique
hauteur126 mm
largeur148 mm
profondeur97 mm
type de fixationFixation à vis et fixation sur rail DIN 35 mm
type de fixation
● montage frontal avec fixation à 4 trousNon
● montage frontal avec fixation centraleNon
● montage sur railOui
position de montageau choix
poids net1 493 g
Conditions environnementales
température ambiante en service
● min.-25 °C
● max.70 °C
température ambiante à l'entreposage
● min.-50 °C
● max.80 °C
Certificats
désignation du matériel selon IEC 81346-2:2009Q

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

CCC

Confirmation

VDE

Miscellaneous

EAC

EC/EU-Declaration of Conformity

Declaration of ConformityMarine / ShippingotherEnvironment

UK Declaration of Conformity

LR (Lloyds Register)

DNV-GL

Confirmation

Miscellaneous

Environmental Confirmations

Autres informations
Siemens a décidé de quitter le marché russe (voir ici).
Siemens travaille au renouvellement des certificats EAC actuels.
Contactez votre agence Siemens afin de vérifier la validité de la certification EAC si vous avez l'intention d'importer ou de livrer ces produits sur le marché EAC (à l’exception de la Russie ou de la Biélorussie).
Informations sur l'emballage
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
dernière modification :23/09/2021
Date
25/08/2023		Sous réserve de modifications
© Copyright Siemens 2023


Données supplémentaires

Produit
Numéro d'article3KD3042-2NE10-0
Description d'articleInterrupteur-sectionneur 100A, Taille 2, 4 pôles Entraînement à l'avant à gauche appareil complet avec entraînement direct gris borne à cage
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Produit actif
Données Prix
Groupe de prix1CL
Coefficient MetalLOA-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai d'appro. standard (hors transport)5 Jour(s)
Poids Net par quantité1.442 kg
Dimension emballage148.00 x 155.00 x 102.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869472232
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10.1
Groupe de produit5378
Group CodeP360
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis : 24.11.2009
Classe de produitA: Produit standard qui peut nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass1227-37-14-03
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM7EC000216
ETIM8EC000216
UNSPSC1539-12-22-33

Données ETIM

ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
nombre d'interrupteurs (EF005586) -
tension de fonctionnement normale (EF001435) -V
degré de protection (NEMA) (EF011959) -
courant permanent nominal, AC-23, 400 V (EF011777) -A
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) false
finition de l'inverseur (EF009408) false
tension de fonctionnement nominale max. Ue en CA (EF007355) 690V
courant permanent nominal (Iu) (EF001389) 100.0A
courant permanent nominal, AC-21, 400 V (EF009165) 100A
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 55.0kW
puissance de commutation à 400 V (EF009166) 55.0kW
nombre de pôles (EF001391) 4
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à deux directions (EF003531) 4
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) true
adapté à un montage intermédiaire (EF007264) true
couleur de l'élément d'actionnement (EF007167) gris
finition de l'élément d'actionnement (EF006976) poignée tournante longue
verrouillable (EF006281) true
type de raccordement du circuit principal (EF006819) borne en cadre
classe de protection (IP), face avant (EF003118) IP20
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW
courant nominal de courte durée admissible Icw (EF007050) -kA
