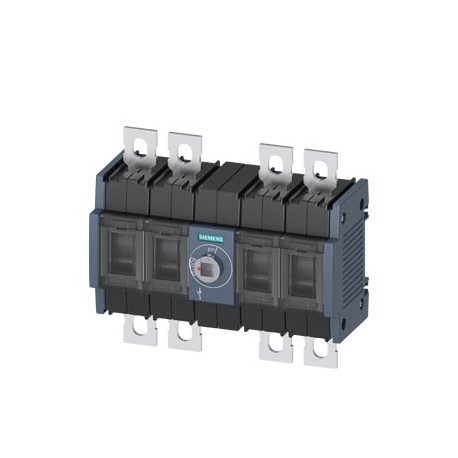

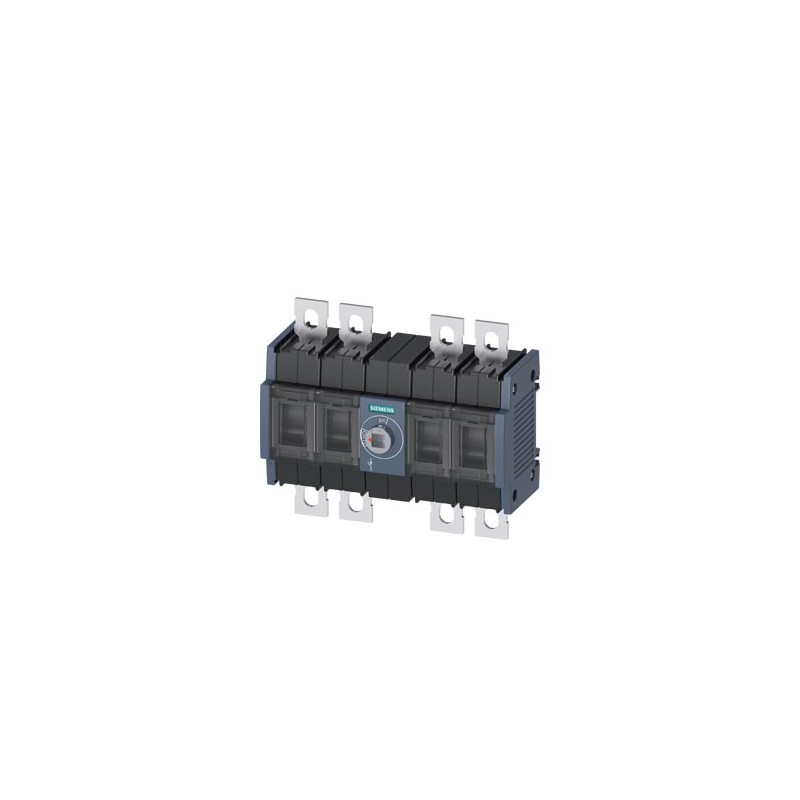

3KD3040-0NE20-0 SIEMENS Interrupteur-sectionneur 100A, Taille 2, 4 pôles Entraînement à l'avant au centre ap.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3KD3040-0NE20-0 SIEMENS Interrupteur-sectionneur 100A, Taille 2, 4 pôles Entraînement à l'avant au centre ap..

3KD3040-0NE20-0

SIEMENS

Interrupteur-sectionneur 100A, Taille 2, 4 pôles Entraînement à l'avant au centre appareil de base sans manette raccordement plat séparateurs de phases inclus

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur 3KD, 3KC

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $207.94
Prix unitaire: $207.94

Quantité Prix
1+$207.94
2+$187.41
3+$179.06
4+$174.33
5+$174.04
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
courant permanent nominal, AC-23, 400 V (EF011777) -A
degré de protection (NEMA) (EF011959) -
tension de fonctionnement normale (EF001435) -V
nombre d'interrupteurs (EF005586) -
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) true
finition de l'inverseur (EF009408) false
tension de fonctionnement nominale max. Ue en CA (EF007355) 690V
courant permanent nominal (Iu) (EF001389) 100.0A
courant permanent nominal, AC-21, 400 V (EF009165) 100A
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 55.0kW
puissance de commutation à 400 V (EF009166) 55.0kW
nombre de pôles (EF001391) 4
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à deux directions (EF003531) 4
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) true
adapté à un montage intermédiaire (EF007264) true
couleur de l'élément d'actionnement (EF007167) autre
finition de l'élément d'actionnement (EF006976) sans
verrouillable (EF006281) false
type de raccordement du circuit principal (EF006819) autre
classe de protection (IP), face avant (EF003118) IP00
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW
courant nominal de courte durée admissible Icw (EF007050) -kA


Interrupteur-sectionneur 100A, Taille 2, 4 pôles Entraînement à l'avant au centre appareil de base sans manette raccordement plat séparateurs de phases inclus
Version
nom de marque produitSENTRON
désignation du produitInterrupteurs-sectionneurs 3KD
version du produitCommutateur
Exécution de l'affichage / pour affichage de position de commutation Commande rotative débrayableON-OFF
Exécution de l'organe de commandesans manette
Exécution du mécanisme de commandeCommande sur face avant
Exécution du mécanisme de commande / Commande motoriséeNon
Caractéristiques techniques générales
Nombre de pôles4
Type d'appareilmontage fixe
Taille de l'interrupteur-sectionneur2
Durée de vie électrique (Cycles de manœuvre)
● pour AC-23 A / pour 690 V1 500
● pour DC-23 A / pour 440 V1 500
● Valeur I2t / interrupteur fermé / pour combinaison interrupteur + fusible / pour 500 V / max.548 000 A²·s
● Valeur I2t / interrupteur fermé / pour combinaison interrupteur + fusible / pour 400 V / max.548 000 A²·s
● Valeur I2t / interrupteur fermé / pour 415 V / pour combinaison interrupteur + disjoncteur compact / max.1 055 000 A²·s
● Valeur I2t / interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible gG / max.376 000 A²·s
● Valeur I2t / interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible aM / max.596 500 A²·s
● Valeur I2t / interrupteur fermé / pour 1000 V / pour combinaison interrupteur + fusible SITOR gG/aM / max.19 815 A²·s
● Valeur I2t / du fusible / pour 500 V / max. admissible223 005 A²·s
● Valeur I2t / du fusible gG / pour 690 V / max. admissible226 005 A²·s
● Valeur I2t / du fusible gG/aM SITOR / pour 1000 V / max. admissible48 000 A²·s
● Valeur I2t / du disjoncteur compact / pour 415 V / max. admissible1 750 000 A²·s
Durée de vie mécanique (cycles de manœuvre) / typique15 000
Position / du mécanisme de commandeaprès le deuxième pôle
Surtension en pour-cent / rapportée à la tension de service / pour CA / pour 400, 500, 690 V / pour 50/60 Hz10 %
Catégorie de surtensionIII
Degré de pollution3
Tension
Tension d'emploi / pour circuits de courant en série
● pour degré de pollution 2 / pour CC / Valeur assignée440 V / 3
● pour degré de pollution 3 / pour CC / Valeur assignée440 V / 3
Tension d'isolement
● Valeur assignée1 000 V
Tension de tenue aux chocs / Valeur assignée8 kV
Tension d'alimentation
Courant d'emploi / pour CA / Valeur assignée100 A
Tension d'emploi
● pour CA / pour 50/60 Hz / Valeur assignée1 000 V
Classe de protection
indice de protection IPIP00
Indice de protection IP
● interrupteur fermé / avec cache ou cache cosse de câbleIP20
● face avantIP00
Dissipation
Puissance dissipée [W]
● pour courant assigné thermique conventionnel / par pôle1,8 W
● pour courant assigné thermique conventionnel / par appareil7,2 W
● pour la valeur assignée du courant / pour CA / à chaud / par pôle1,8 W
Èlectricité
Courant d'emploi
● pour AC-23 A / pour 690 V / Valeur assignée100 A
● pour AC-23 A / pour 500 V / Valeur assignée100 A
● pour AC-23 A / pour 400 V / Valeur assignée100 A
● pour AC-22 A / pour 690 V / Valeur assignée100 A
● pour AC-22 A / pour 500 V / Valeur assignée100 A
● pour AC-22 A / pour 400 V / Valeur assignée100 A
● pour AC-20 A / pour 1000 V / max.100 A
● pour AC-21 A / pour 400 V / Valeur assignée100 A
● pour AC-21 A / pour 500 V / Valeur assignée100 A
● pour AC-21 A / pour 690 V / Valeur assignée100 A
● pour AC-23 A / pour 500 V / pour 50/60 Hz / Valeur assignée / max.100 A
● pour AC-22 A / pour 500 V / pour 50/60 Hz / Valeur assignée / max.100 A
● pour AC-22 A / pour 400 V / pour 50/60 Hz / Valeur assignée / max.100 A
● pour AC-22 A / pour 690 V / pour 50/60 Hz / Valeur assignée / max.100 A
● pour AC-23 A / pour 400 V / pour 50/60 Hz / Valeur assignée / max.100 A
● pour AC-23 A / pour 690 V / pour 50/60 Hz / Valeur assignée / max.100 A
Courant permanent
● Valeur assignée100 A
● pour 40 °C / Valeur assignée100 A
● pour 45 °C / Valeur assignée100 A
● pour 50 °C / Valeur assignée100 A
● pour 55 °C / Valeur assignée100 A
● pour 60 °C / Valeur assignée100 A
● pour 65 ℃ / Valeur assignée100 A
● pour 70 °C / Valeur assignée100 A
Courant permanent / du fusible amont / pour 500 V et 690 V / Valeur assignée250 A
Courant permanent / du fusible amont / pour 1000 V / Valeur assignée250 A
Courant permanent / du disjoncteur compact amont / pour 415 V / Valeur assignée200 A
Courant d'emploi / pour CC / Valeur assignée100 A
Courant coupé limité / du fusible / pour 500 V / max. admissible25 700 A
Courant coupé limité / du fusible gG / pour 690 V / max. admissible29 500 A
Courant coupé limité / du fusible aM / pour 690 V / max. admissible32 900 A
Courant coupé limité / du fusible gG/aM SITOR / pour 1000 V / max. admissible12 500 A
Courant coupé limité / du disjoncteur compact / pour 415 V / max. admissible28 000 A
Courant coupé limité / interrupteur fermé
● pour 690 V / pour combinaison interrupteur + fusible aM / max. admissible17 600 A
● pour 690 V / pour combinaison interrupteur + fusible gG / max. admissible23 700 A
● pour 415 V / pour combinaison interrupteur + disjoncteur compact / max. admissible21 700 A
● pour 1000 V / pour combinaison interrupteur + fusible SITOR gG/aM / max. admissible10 795 A
● pour combinaison interrupteur + fusible / pour 400 V / max. admissible27 700 A
● pour combinaison interrupteur + fusible / pour 500 V / max. admissible27 700 A
Courant de courte durée admissible (Icw)
● pour CA 400 V / limité à 0,15 s / Valeur assignée15 kA
Circuit principal
Puissance d'emploi
● pour AC-23 A / pour 400 V / pour 50/60 Hz / Valeur assignée55 kW
● pour AC-23 A / pour 500 V / Valeur assignée55 kW
● pour AC-23 A / pour 690 V / pour 50/60 Hz / Valeur assignée90 kW
Courant d'emploi / Valeur assignée100 A
Circuit auxiliaire
Nombre de contacts NF raccordés / pour contacts auxiliaires0
Nombre de contacts NO raccordés / pour contacts auxiliaires0
Nombre d'inverseurs raccordés / pour contacts auxiliaires0
Nombre d'inverseurs / pour contacts auxiliaires4
Nombre de contacts NF / pour contacts auxiliaires0
Nombre de contacts NO / pour contacts auxiliaires0
Pertinence
Compatibilité d'utilisation
● Interrupteur généralOui
● interrupteur-sectionneurOui
● Interrupteur d'ARRET D'URGENCEOui
● Interrupteur de sécuritéOui
● Interrupteur de maintenance/pour travauxOui
Détails sur le produit
Équipement du produit / VerrouillageNon
Constituant du produit
● Indicateur de déclenchementNon
● Déclencheur de tensionNon
● Déclencheur à minimum de tensionNon
● Déclencheur à minimum de courant avec contact à commutation anticipéeNon
Extension produit / Bloc de contacts auxiliairesOui
Extension produit / en option
● Commande motoriséeNon
● Déclencheur de tensionNon
Court-circuit
Courant de courte durée admissible (Icw) / pour 1000 V CA/440 V CC / limité à 1 s / Valeur assignée4 kA
Pouvoir de fermeture en court-circuit (Icm)
● pour interrupteurs-sectionneurs / pour CA 400 V / sans cartouche-fusible / Valeur assignée / min.30 kA
● pour interrupteurs-sectionneurs / pour 1000 V CA / sans cartouche-fusible / Valeur assignée / min.12 kA
● pour interrupteurs-sectionneurs / pour 440 V CC / sans cartouche-fusible / Valeur assignée / min.12 kA
● pour interrupteurs-sectionneurs / sans cartouche-fusible / Valeur assignée / min.12 kA
Courant de court-circuit conditionnel / pour protection côté réseau
● pour 415 V / par disjoncteur compact / Valeur assignée65 kA
● pour 500 V / par fusible gG / Valeur assignée100 kA
● pour 690 V / par fusible gG / Valeur assignée100 kA
Liens
Type de sections de câble raccordables / pour conducteurs Al
● multibrin / avec cosse1x (10 ... 70 mm²)
Type de sections de câble raccordables
● pour combinaison câble+interrupteur Al100A / 70 mm²
● pour barre conductrice Cu'1x (20x3 mm²)
Type du raccordement électrique
● pour circuit principalbornes à plage
Conception mécanique
hauteur168 mm
largeur148 mm
profondeur68 mm
Mode de fixationFixation à vis et fixation sur rail DIN 35 mm
● Mode de fixation / Montage frontal avec fixation à 4 trousNon
● Mode de fixation / Montage frontal avec fixation centraleNon
● mode de fixation / montage sur railOui
position de montageau choix
poids net1 311 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.70 °C
Température ambiante / à l'entreposage
● min.-50 °C
● max.80 °C
Certificats
désignation du matériel
● selon EN 61346-2Q
● selon CEI 81346-2:2009Q
General Product ApprovalDeclaration of ConformityShipping Approvalother

CCC

VDE

Miscellaneous

EC/EU-Declaration of Conformity

LR (Lloyds Register)

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article3KD3040-0NE20-0
Description d'articleInterrupteur-sectionneur 100A, Taille 2, 4 pôles Entraînement à l'avant au centre appareil de base sans manette raccordement plat séparateurs de phases inclus
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité1.311 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage148.00 x 169.00 x 85.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869472195
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10.1
Groupe de produit5378
Group CodeP360
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis :: 24.11.2009
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) émanant de notre chaine d'approvisionnement ou de nos procédures établies pour le dépistage de nos produits sur ce sujet.Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Dès que nous aurons de nouvelles découvertes, nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM4EC000216
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1539-12-22-33

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
3KD3040-0NE20-0 3KD3040-0NE20-0 FR_3KD3040-0NE20-0.pdf 869 Kbytes 3KD3040-0NE20-0 3KD3040-0NE20-0 FR_3KD3040-0NE20-0.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
