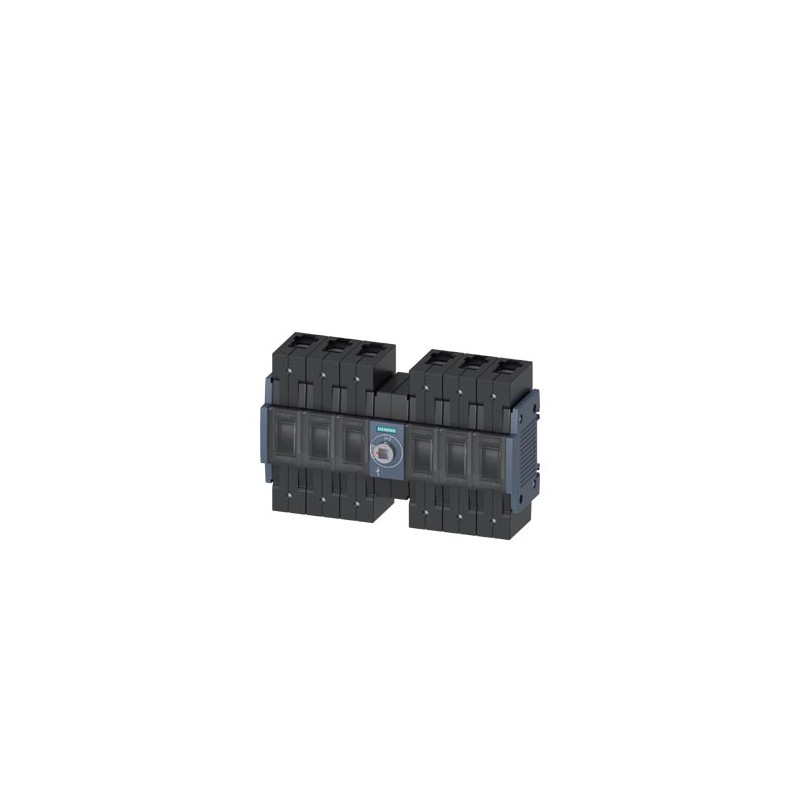

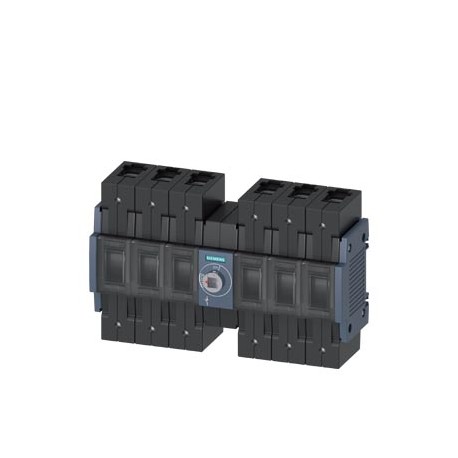

3KD2860-2NE20-0 SIEMENS Interrupteur-sectionneur 80A, Taille 2, 6 pôles DC Entraînement à l'avant au centre .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3KD2860-2NE20-0 SIEMENS Interrupteur-sectionneur 80A, Taille 2, 6 pôles DC Entraînement à l'avant au centre ..

3KD2860-2NE20-0

SIEMENS

Interrupteur-sectionneur 80A, Taille 2, 6 pôles DC Entraînement à l'avant au centre appareil de base sans manette borne à cage

80A INTERRUPTEUR-SECTIONNEUR, TAILLE 2, 6 PÔLES DC ACCTO. UNITÉ DE BASE CENTRALE À L’AVANT SANS BORNES DE CADRE DE POIGNÉE.

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

PROTECTION EN BASSE TENSION > Interrupteur-sectionneur 3KD, 3KC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $754.77
Prix unitaire: $754.77
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
tension de fonctionnement normale (EF001435) -V
nombre d'interrupteurs (EF005586) -
degré de protection (NEMA) (EF011959) -
courant permanent nominal, AC-23, 400 V (EF011777) -A
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) true
finition de l'inverseur (EF009408) false
tension de fonctionnement nominale max. Ue en CA (EF007355) -V
courant permanent nominal (Iu) (EF001389) 80.0A
courant permanent nominal, AC-21, 400 V (EF009165) -A
nombre de pôles (EF001391) 6
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à deux directions (EF003531) 4
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) true
adapté à un montage intermédiaire (EF007264) true
couleur de l'élément d'actionnement (EF007167) autre
finition de l'élément d'actionnement (EF006976) sans
verrouillable (EF006281) false
type de raccordement du circuit principal (EF006819) borne en cadre
classe de protection (IP), face avant (EF003118) IP20
puissance de commutation à 400 V (EF009166) -kW
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) -kW
courant nominal de courte durée admissible Icw (EF007050) -kA


Interrupteur-sectionneur 80A, Taille 2, 6 pôles DC Entraînement à l'avant au centre appareil de base sans manette borne à cage
Version
nom de marque produitSENTRON
désignation du produitInterrupteurs-sectionneurs 3KD
version du produitDisjoncteur CC
Exécution de l'affichage / pour affichage de position de commutation Commande rotative débrayableON-OFF
exécution de l'organe de commandesans manette
exécution du mécanisme de commandeCommande sur face avant
Exécution du mécanisme de commande / Commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles6
Type d'appareilmontage fixe
Taille de l'interrupteur-sectionneur2
Durée de vie électrique (Cycles de manœuvre)
● pour DC-21 A / pour 1000 V1 500
Durée de vie mécanique (cycles de manœuvre) / typique15 000
Position / du mécanisme de commandeaprès le troisième pôle
catégorie de surtensionIII
Tension
Tension d'emploi / pour circuits de courant en série
● pour degré de pollution 2 / pour CC / Valeur assignée1200 V / 6
● pour degré de pollution 3 / pour CC / Valeur assignée1000 V / 6
Tension d'isolement
● pour degré de pollution 2 / pour CC / Valeur assignée1 250 V
● pour degré de pollution 3 / pour CC / Valeur assignée1 000 V
Tension de tenue aux chocs / Valeur assignée8 kV
Classe de protection
indice de protection IPIP20
● Indice de protection IP / interrupteur fermé / avec cache ou cache cosse de câbleIP20
● indice de protection IP / face avantIP20
Dissipation
Puissance dissipée [W]
● pour courant assigné thermique conventionnel / par pôle1,1 W
● pour courant assigné thermique conventionnel / par appareil6,6 W
● pour la valeur assignée du courant / pour CA / à chaud / par pôle1,1 W
Èlectricité
Courant permanent
● Valeur assignée80 A
● pour 40 °C / Valeur assignée80 A
● pour 45 °C / Valeur assignée80 A
● pour 50 °C / Valeur assignée80 A
● pour 55 °C / Valeur assignée80 A
● pour 60 °C / Valeur assignée80 A
● pour 65 ℃ / Valeur assignée80 A
● pour 70 °C / Valeur assignée80 A
Courant d'emploi / pour CC / Valeur assignée80 A
Courant de courte durée admissible (Icw)
● pour CC / pour 1200 V / limité à 1 s / Valeur assignée4 kA
Circuit principal
Courant d'emploi / Valeur assignée80 A
Circuit auxiliaire
Nombre de contacts NF raccordés / pour contacts auxiliaires0
Nombre de contacts NO raccordés / pour contacts auxiliaires0
Nombre d'inverseurs raccordés / pour contacts auxiliaires0
nombre d'inverseurs / pour contacts auxiliaires4
● nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
Pertinence
Compatibilité d'utilisation
● Interrupteur généralOui
● interrupteur-sectionneurOui
● Interrupteur d'ARRET D'URGENCEOui
● Interrupteur de sécuritéOui
● Interrupteur de maintenance/pour travauxOui
Détails sur le produit
équipement du produit / verrouillageNon
Constituant du produit
● Indicateur de déclenchementNon
● Déclencheur de tensionNon
● Déclencheur à minimum de tensionNon
● Déclencheur à minimum de courant avec contact à commutation anticipéeNon
Extension produit / Bloc de contacts auxiliairesOui
Extension produit / en option
● Commande motoriséeNon
● Déclencheur de tensionNon
Court-circuit
Pouvoir de fermeture en court-circuit (Icm)
● pour interrupteurs-sectionneurs / pour CA / pour 1200 V / sans cartouche-fusible / Valeur assignée / min.5,7 kA
Liens
Type de sections de câble raccordables
● pour barre conductrice flexible3x (0,8x14 mm²)
Type de sections de câble raccordables
● pour barre conductrice Cu'1 x (3 x 14 mm²)
Type de sections de câble raccordables / pour conducteurs Cu
● âme massive1x (2,5 ... 16 mm²)
● âme souple / avec embouts1x (2,5 ... 70 mm²)
Type du raccordement électrique
● pour circuit principalborne à cage
Conception mécanique
hauteur126 mm
largeur202 mm
profondeur68 mm
mode de fixationFixation à vis et fixation sur rail DIN 35 mm
● Mode de fixation / Montage frontal avec fixation à 4 trousNon
● Mode de fixation / Montage frontal avec fixation centraleNon
● mode de fixation / montage sur railOui
position de montageau choix
poids net1 983 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.70 °C
température ambiante / à l'entreposage
● min.-50 °C
● max.80 °C
Certificats
désignation du matériel
● selon EN 61346-2Q
● selon CEI 81346-2:2009Q
General Product ApprovalDeclaration of ConformityShipping Approvalother

VDE

Miscellaneous

EC/EU-Declaration of Conformity

LR (Lloyds Register)

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article3KD2860-2NE20-0
Description d'articleInterrupteur-sectionneur 80A, Taille 2, 6 pôles DC Entraînement à l'avant au centre appareil de base sans manette borne à cage
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)15 Jour(s)
Poids Net par quantité1.983 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage202.00 x 68.00 x 126.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869514642
UPCIndisponible.
N° d'Export85353010
Rubrique catalogue (PDF)LV10.1
Groupe de produit5378
Group CodeP360
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis :: 24.11.2009
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) émanant de notre chaine d'approvisionnement ou de nos procédures établies pour le dépistage de nos produits sur ce sujet.Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Dès que nous aurons de nouvelles découvertes, nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33
