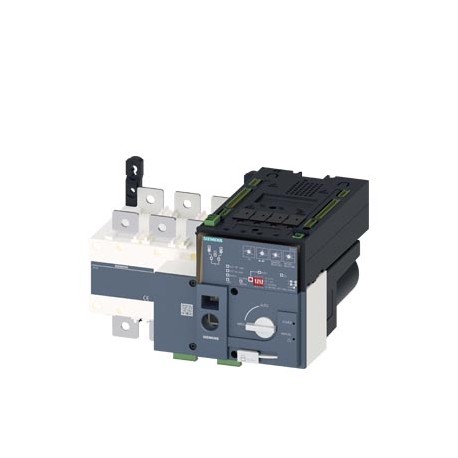

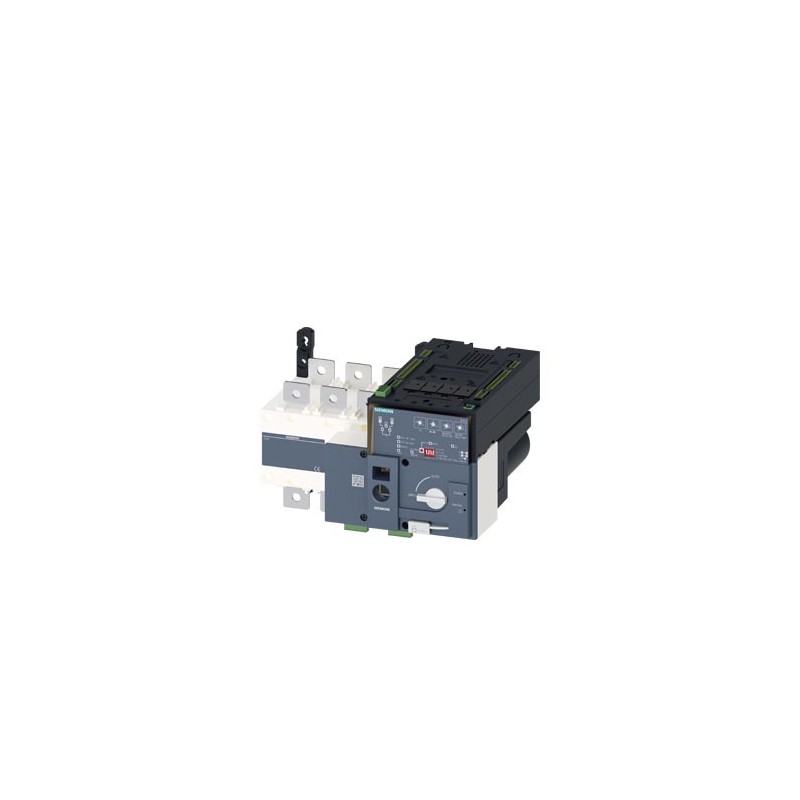

3KC8342-0DA22-0GA3 SIEMENS SENTRON, ATE, Inverseur de source 3KC, automatique, ATSE, 3 pôles, Iu: 400 A, Ue .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3KC8342-0DA22-0GA3 SIEMENS SENTRON, ATE, Inverseur de source 3KC, automatique, ATSE, 3 pôles, Iu: 400 A, Ue ..

3KC8342-0DA22-0GA3

SIEMENS

SENTRON, ATE, Inverseur de source 3KC, automatique, ATSE, 3 pôles, Iu: 400 A, Ue CA : 415 V, Ie avec CA 33 B pour 415 V : 200 A, Ie avec AC-23 A pour 690 V : 125 A, fixation par vis, Commande motorisée, à l'extrémité droite, poignée rotative longue, Raccordement par barres

INTERRUPTEUR TRANSF. ATSE AUTOMATIQUE, 400A, 3 PÔLES UNITÉ DE BASE D’ENTRAÎNEMENT AVANT AVEC LEVIER 2X PUISSANCE 230VAC CONNEXIONS PLATES. Retours et annulation limités. Consulter les conditions.

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur 3KD, 3KC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $8,346.03
Prix unitaire: $8,346.03
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
courant permanent nominal, AC-23, 400 V (EF011777) -A
degré de protection (NEMA) (EF011959) -
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) false
finition de l'inverseur (EF009408) -
nombre d'interrupteurs (EF005586) -
tension de fonctionnement nominale max. Ue en CA (EF007355) 415V
tension de fonctionnement normale (EF001435) ['166.0', '332.0']V
courant permanent nominal (Iu) (EF001389) 400.0A
courant permanent nominal, AC-21, 400 V (EF009165) 400A
nombre de pôles (EF001391) 3
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à deux directions (EF003531) 4
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) true
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) false
adapté à un montage intermédiaire (EF007264) false
couleur de l'élément d'actionnement (EF007167) noir
finition de l'élément d'actionnement (EF006976) poignée tournante longue
verrouillable (EF006281) true
type de raccordement du circuit principal (EF006819) raccordement par rail
classe de protection (IP), face avant (EF003118) IP00
puissance de commutation à 400 V (EF009166) -kW
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) -kW
courant nominal de courte durée admissible Icw (EF007050) -kA


SENTRON, ATE, Inverseur de source 3KC, automatique, ATSE, 3 pôles, Iu: 400 A, Ue CA : 415 V, Ie avec CA 33 B pour 415 V : 200 A, Ie avec AC-23 A pour 690 V : 125 A, fixation par vis, Commande motorisée, à l'extrémité droite, poignée rotative longue, Raccordement par barres
Version
nom de marque produitSENTRON
désignation du produitCommutateur de réseau 3KC
version du produitautomatique
Exécution de l'affichage / pour affichage de position de commutation Mode manuelI - O - II
exécution de l'organe de commandePoignée pivotante longue
Type de poignéeManette
exécution du mécanisme de commandecommande motorisée
Exécution du mécanisme de commande / Commande motoriséeOui
Caractéristiques techniques générales
nombre de pôles3
Type d'appareilmontage fixe
Valeur I2t
● interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible gG / max.1 884 000 A²·s
● du fusible / pour 415 V / max. admissible600 000 A²·s
● du fusible gG / pour 690 V / max. admissible2 100 000 A²·s
Durée d'impulsion / min.0,06 s
Durée de vie mécanique (cycles de manœuvre) / pour séquence de fonction O-I-O / typique4 000
Position / du mécanisme de commandeà l'extrémité droite
catégorie de surtensionIII
degré de pollution3
Tension d'isolement
● Valeur assignée1 000 V
● pour degré de pollution 3 / pour CC / Valeur assignée1 000 V
Tension d'alimentation
Courant d'emploi / pour CA / Valeur assignée400 A
Tension d'alimentation / pour CA
● min.166 V
● max.332 V
Tension d'emploi
● pour CA / pour 50/60 Hz / Valeur assignée415 V
Classe de protection
indice de protection IPIP00
● Indice de protection IP / interrupteur fermé / avec cache ou cache cosse de câbleIP20
● indice de protection IP / face avantIP00
Dissipation
Puissance dissipée [W]
● pour courant assigné thermique conventionnel / par pôle15,1 W
● pour courant assigné thermique conventionnel / par appareil45,3 W
● pour la valeur assignée du courant / pour CA / à chaud / par pôle15,1 W
Courant d'emploi
● pour AC-23 B / pour 690 V / Valeur assignée125 A
● pour AC-22 B / pour 690 V / Valeur assignée160 A
● pour AC-22 B / pour 500 V / Valeur assignée400 A
● pour AC-21 B / pour 690 V / Valeur assignée200 A
● pour AC-21 B / pour 500 V / Valeur assignée400 A
● pour AC-23 A / pour 690 V / Valeur assignée125 A
● pour AC-23 A / pour 500 V / Valeur assignée200 A
● pour AC-22 A / pour 690 V / Valeur assignée160 A
● pour AC-22 A / pour 500 V / Valeur assignée200 A
● pour AC-21 / pour 690 V / Valeur assignée200 A
● pour AC-21 / pour 500 V / Valeur assignée400 A
● pour AC-21 A / pour 415 V / Valeur assignée400 A
● pour AC-21 B / pour 415 V / Valeur assignée400 A
● pour AC-22 A / pour 415 V / Valeur assignée400 A
● pour AC-22 B / pour 415 V / Valeur assignée400 A
● pour AC-23 A / pour 415 V / Valeur assignée400 A
● pour AC-23 B / pour 415 V / Valeur assignée400 A
● pour AC-31 B / pour 415 V / Valeur assignée400 A
● pour AC-32 B / pour 415 V / Valeur assignée400 A
● pour AC-33 B / pour 415 V / Valeur assignée200 A
● pour AC-33 iB / pour 415 V / Valeur assignée400 A
● pour CA / pour 230 V / Valeur nominale0,6 A
● pour DC-23 A / pour 440 V / Valeur assignée200 A
● pour DC-21 A / pour 440 V / Valeur assignée200 A
● pour DC-21 A / pour 220 V / Valeur assignée250 A
● pour DC-22 A / pour 220 V / Valeur assignée250 A
● pour DC-22 A / pour 440 V / Valeur assignée200 A
● pour DC-23 A / pour 220 V / Valeur assignée200 A
Courant permanent
● Valeur assignée400 A
● pour 40 °C / Valeur assignée400 A
● pour 50 °C / Valeur assignée360 A
● pour 60 °C / Valeur assignée320 A
● pour 70 °C / Valeur assignée280 A
Courant d'emploi / du fusible amont / Valeur assignée400 A
Courant d'emploi / pour CC / Valeur assignée400 A
Courant coupé limité / du fusible gG / pour 690 V / max. admissible30 000 A
Courant coupé limité / interrupteur fermé
● pour 690 V / pour combinaison interrupteur + fusible gG / max. admissible36 000 A
Circuit principal
Fréquence de service / Valeur assignée
● min.45 Hz
● max.65 Hz
Puissance d'emploi
● pour AC-23 A / pour 690 V / pour 50/60 Hz / Valeur assignée110 kW
Courant d'emploi / Valeur assignée400 A
Circuit auxiliaire
Nombre de contacts NF raccordés / pour contacts auxiliaires0
Nombre de contacts NO raccordés / pour contacts auxiliaires3
Nombre d'inverseurs raccordés / pour contacts auxiliaires0
nombre d'inverseurs / pour contacts auxiliaires4
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
Compatibilité d'utilisation
● Interrupteur généralOui
● interrupteur-sectionneurOui
● Interrupteur d'ARRET D'URGENCENon
● Interrupteur de sécuritéOui
● Interrupteur de maintenance/pour travauxOui
équipement du produit / verrouillageOui
Extension produit / Bloc de contacts auxiliairesOui
Extension produit / en option
● Commande motoriséeNon
● Déclencheur de tensionNon
Court-circuit
Pouvoir de fermeture en court-circuit (Icm) / pour interrupteurs-sectionneurs
● pour 415 V CA / sans cartouche-fusible / selon CEI 60947-6-1 / Valeur assignée / min.17 kA
● pour 690 V CA / sans cartouche-fusible / selon CEI 60947-3 / Valeur assignée / min.22 kA
Courant de court-circuit conditionnel / pour protection côté réseau
● pour 415 V / par fusible gG / selon CEI 60947-6-1 / Valeur assignée50 kA
● pour 415 V / par fusible gG / Valeur assignée50 kA
● pour 690 V / par fusible gG / selon CEI 60947-3 / Valeur assignée50 kA
nombre d'entrées TOR11
Type du relais2 relais : 2NO, 2A 250 VCA ou 2A 24 VCC, 1 relais : 1NO, 2A 250 VCA ou 2A 24 VCC
Type de l'entrée de commutationRelié à la borne de commande
courant d'entrée / sur entrée TOR / pour signal <0> / max.2,1 mA
Retard d'entrée0,046 s
Méthode de mesureTrue RMS
Impédance d'entrée / entre L et L12 MΩ
Plage de mesure de la tension / sur les entrées de mesure
● entre L et L / min.30 V
● entre L et L / max.600 V
● entre L et N / min.30 V
● entre L et N / max.332 V
Écart de mesure relatif1 %
Nombre de phases surveillées3
Liens
Type de sections de câble raccordables
● pour barre conductrice Cu1x32x8
Type de sections de câble raccordables / pour conducteurs Cu
● multibrin / avec cosse / selon DIN 462341x(185240 mm²)
● type du raccordement électrique / des entrées/sortiesAmovible/enfichable
● Type du raccordement électrique / pour circuit principalraccordement par barre
Conception mécanique
hauteur170 mm
largeur328 mm
profondeur292 mm
mode de fixationfixation par vis
● Mode de fixation / Montage frontal avec fixation à 4 trousNon
● Mode de fixation / Montage frontal avec fixation centraleNon
● mode de fixation / montage sur railNon
poids net7 800 g
Conditions environnementales
température ambiante / en service
● min.-20 °C
● max.70 °C
température ambiante / à l'entreposage
● min.-40 °C
● max.70 °C
Certificats
désignation du matériel
● selon EN 61346-2Q
● selon CEI 81346-2:2009Q
General Product ApprovalDeclaration of Conformity

CCC

Miscellaneous

EC/EU-Declaration of Conformity

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article3KC8342-0DA22-0GA3
Description d'articleSENTRON, ATE, Inverseur de source 3KC, automatique, ATSE, 3 pôles, Iu: 400 A, Ue CA : 415 V, Ie avec CA 33 B pour 415 V : 200 A, Ie avec AC-23 A pour 690 V : 125 A, fixation par vis, Commande motorisée, à l'extrémité droite, poignée rotative longue, Raccordement par barres
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité10.090 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage360.00 x 470.00 x 360.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869532837
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10
Groupe de produit5380
Group CodeP360
Pays d'origineFrance
Conformité à la directive RoHSConforme directive RoHS depuis :: 30.04.2016
Classe de produitB: limited or only medium-term re-useability
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) émanant de notre chaine d'approvisionnement ou de nos procédures établies pour le dépistage de nos produits sur ce sujet.Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Dès que nous aurons de nouvelles découvertes, nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1539-12-22-33

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KC8342-0DA22-0GA3 3KC8342-0DA22-0GA3 FR_3KC8342-0DA22-0GA3.pdf 1 Mbytes 3KC8342-0DA22-0GA3 3KC8342-0DA22-0GA3 FR_3KC8342-0DA22-0GA3.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
