3KC0446-0QE00-0AA0 SIEMENS SENTRON, Inverseur de source 3KC, commande manuelle, MTSE, Taille : 4, 4 pôles, I.. Agrandir l'image

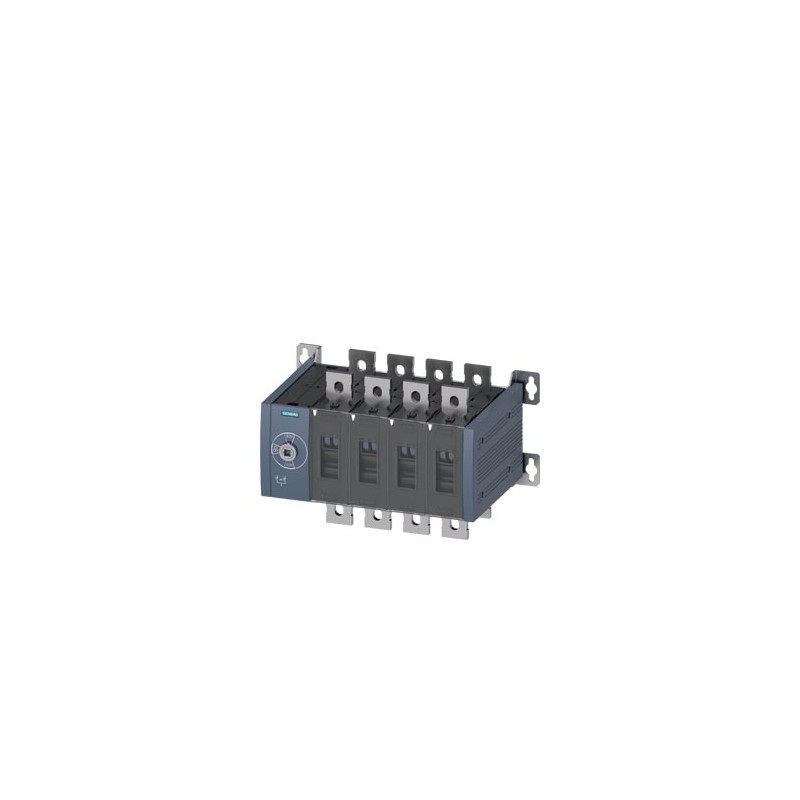

Les images sont à titre illustratif. Svp, révisez la fiche technique.

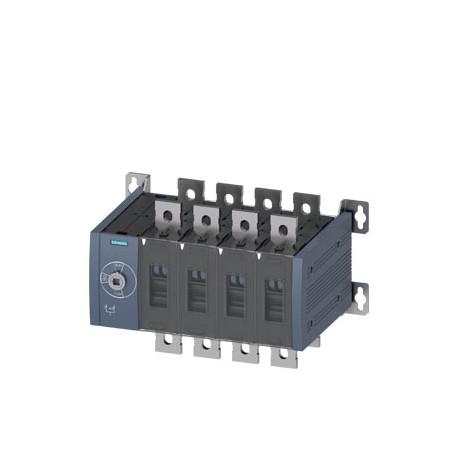

3KC0446-0QE00-0AA0 SIEMENS SENTRON, Inverseur de source 3KC, commande manuelle, MTSE, Taille : 4, 4 pôles, I..

3KC0446-0QE00-0AA0

SIEMENS

SENTRON, Inverseur de source 3KC, commande manuelle, MTSE, Taille : 4, 4 pôles, Iu: 630 A, Ue CA : 415 V, Ie avec AC-33 B pour 415 V : 500 A, Ie avec AC-23 A pour 690 V : 500 A, fixation par vis, Entraînement à l'avant, à l'extrémité gauche, sans manette, Raccordement par barres

INTERRUPTEUR TRANSF. MANUEL MTSE, TAM. 4, 630A, 4 PÔLES UNITÉ DE BASE ACCONAMIENTO AVANT SANS CONNEXION À PLAT DE POIGNÉE. Retours et annulation limités. Consulter les conditions.

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

PROTECTION EN BASSE TENSION > Interrupteur-sectionneur 3KD, 3KC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $3,275.36
Prix unitaire: $3,275.36
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
couleur de l'élément d'actionnement (EF007167) -
courant permanent nominal, AC-23, 400 V (EF011777) -A
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) true
finition de l'inverseur (EF009408) -
nombre d'interrupteurs (EF005586) -
tension de fonctionnement nominale max. Ue en CA (EF007355) 415V
courant permanent nominal (Iu) (EF001389) 630.0A
courant permanent nominal, AC-21, 400 V (EF009165) 630A
courant nominal de courte durée admissible Icw (EF007050) 30.0kA
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 355.0kW
nombre de pôles (EF001391) 4
nombre de contacts auxiliaires à ouverture (EF001377) 16
nombre de contacts auxiliaires à fermeture (EF001376) 16
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) false
adapté à un montage intermédiaire (EF007264) false
finition de l'élément d'actionnement (EF006976) sans
verrouillable (EF006281) false
type de raccordement du circuit principal (EF006819) raccordement par rail
classe de protection (IP), face avant (EF003118) IP00
degré de protection (NEMA) (EF011959) autre
tension de fonctionnement normale (EF001435) -V
puissance de commutation à 400 V (EF009166) -kW
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW


SENTRON, Inverseur de source 3KC, commande manuelle, MTSE, Taille : 4, 4 pôles, Iu: 630 A, Ue CA : 415 V, Ie avec AC-33 B pour 415 V : 500 A, Ie avec AC-23 A pour 690 V : 500 A, fixation par vis, Entraînement à l'avant, à l'extrémité gauche, sans manette, Raccordement par barres
Version
nom de marque produitSENTRON
désignation du produitCommutateur de réseau 3KC
version du produitactionnement manuel
Exécution de l'affichage / pour affichage de position de commutation Commande rotative débrayableI ON- O OFF- II ON
exécution de l'organe de commandesans manette
Type de poignéesans
exécution du mécanisme de commandeCommande sur face avant
Exécution du mécanisme de commande / Commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles4
Type d'appareilmontage fixe
Taille de l'interrupteur-sectionneur4
Valeur I2t
● interrupteur fermé / pour combinaison interrupteur + fusible / pour 500 V / max.3 687 500 A²·s
● interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible gG / max.4 450 000 A²·s
● du fusible / pour 415 V / max. admissible5 400 005 A²·s
● du fusible / pour 500 V / max. admissible5 400 005 A²·s
● du fusible gG / pour 690 V / max. admissible3 760 005 A²·s
● interrupteur fermé / pour combinaison interrupteur + fusible / pour 415 V / max.3 687 500 A²·s
Durée de vie mécanique (cycles de manœuvre) / pour séquence de fonction O-I-O / typique8 000
Position / du mécanisme de commandeà l'extrémité gauche
catégorie de surtensionIV
degré de pollution3
Tension d'isolement
● Valeur assignée1 000 V
Tension d'alimentation
Courant d'emploi / pour CA / Valeur assignée630 A
Tension d'emploi
● pour CA / pour 50/60 Hz / Valeur assignée415 V
Classe de protection
indice de protection IPIP00
● Indice de protection IP / interrupteur fermé / avec cache ou cache cosse de câbleIP20
● indice de protection IP / face avantIP00
Dissipation
Puissance dissipée [W]
● pour courant assigné thermique conventionnel / par pôle22 W
● pour courant assigné thermique conventionnel / par appareil88 W
● pour la valeur assignée du courant / pour CA / à chaud / par pôle22 W
Courant d'emploi
● pour AC-23 A / pour 690 V / Valeur assignée500 A
● pour AC-23 A / pour 500 V / Valeur assignée630 A
● pour AC-22 A / pour 690 V / Valeur assignée630 A
● pour AC-22 A / pour 500 V / Valeur assignée630 A
● pour AC-21 / pour 690 V / Valeur assignée630 A
● pour AC-21 / pour 500 V / Valeur assignée630 A
● pour AC-21 A / pour 415 V / Valeur assignée630 A
● pour AC-22 A / pour 415 V / Valeur assignée630 A
● pour AC-23 A / pour 415 V / Valeur assignée630 A
● pour AC-31 B / pour 415 V / Valeur assignée630 A
● pour AC-32 B / pour 415 V / Valeur assignée630 A
● pour AC-33 B / pour 415 V / Valeur assignée500 A
● pour AC-33 iB / pour 415 V / Valeur assignée630 A
● pour AC-35 B / pour 400 V / Valeur assignée630 A
Courant permanent
● Valeur assignée630 A
● pour 40 °C / Valeur assignée630 A
● pour 45 °C / Valeur assignée630 A
● pour 50 °C / Valeur assignée630 A
● pour 55 °C / Valeur assignée630 A
● pour 60 °C / Valeur assignée630 A
● pour 65 ℃ / Valeur assignée630 A
● pour 70 °C / Valeur assignée630 A
Courant d'emploi / du fusible amont / Valeur assignée630 A
Courant coupé limité / du fusible / pour 500 V / max. admissible65 521 A
Courant coupé limité / du fusible gG / pour 690 V / max. admissible54 005 A
Courant coupé limité / interrupteur fermé
● pour 690 V / pour combinaison interrupteur + fusible gG / max. admissible54 500 A
● pour combinaison interrupteur + fusible / pour 500 V / max. admissible61 600 A
Circuit principal
Puissance d'emploi
● pour AC-23 A / pour 400 V / pour 50/60 Hz / Valeur assignée355 kW
● pour AC-23 A / pour 500 V / Valeur assignée400 kW
● pour AC-23 A / pour 690 V / pour 50/60 Hz / Valeur assignée500 kW
Courant d'emploi / Valeur assignée630 A
Circuit auxiliaire
Nombre de contacts NF raccordés / pour contacts auxiliaires0
Nombre de contacts NO raccordés / pour contacts auxiliaires0
Nombre d'inverseurs raccordés / pour contacts auxiliaires0
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires16
nombre de contacts NO / pour contacts auxiliaires16
Compatibilité d'utilisation
● Interrupteur généralOui
● interrupteur-sectionneurOui
● Interrupteur d'ARRET D'URGENCEOui
● Interrupteur de sécuritéOui
● Interrupteur de maintenance/pour travauxOui
équipement du produit / verrouillageNon
Extension produit / Bloc de contacts auxiliairesOui
Extension produit / en option
● Commande motoriséeNon
● Déclencheur de tensionNon
Court-circuit
Pouvoir de fermeture en court-circuit (Icm) / pour interrupteurs-sectionneurs
● pour 415 V CA / sans cartouche-fusible / selon CEI 60947-6-1 / Valeur assignée / min.63 kA
● pour 690 V CA / sans cartouche-fusible / selon CEI 60947-3 / Valeur assignée / min.63 kA
Courant de court-circuit conditionnel / pour protection côté réseau
● pour 415 V / par fusible gG / selon CEI 60947-6-1 / Valeur assignée100 kA
● pour 415 V / par fusible gG / Valeur assignée65 kA
● pour 500 V / par fusible gG / selon CEI 60947-3 / Valeur assignée65 kA
● pour 690 V / par fusible gG / selon CEI 60947-3 / Valeur assignée65 kA
Liens
Type de sections de câble raccordables / pour conducteurs Al
● multibrin / avec cosse1x (25 ... 240mm²), 2x (25 ... 240mm²)
Type de sections de câble raccordables
● pour combinaison câble+interrupteur Al620A / 2x 240mm²
● pour barre conductrice Cu1x (40x10mm²), 2x (40x5mm²)
Type de sections de câble raccordables / pour conducteurs Cu
● multibrin / avec cosse / selon DIN 462341x (25 ... 240mm²), 2x (25 ... 240mm²)
● multibrin / avec cosse / selon DIN 462351x (25 .. 240 mm²), 2x (25 ... 240 mm²)
● Type du raccordement électrique / pour circuit principalraccordement par barre
Conception mécanique
hauteur235 mm
largeur379 mm
profondeur232,5 mm
mode de fixationfixation par vis
● Mode de fixation / Montage frontal avec fixation à 4 trousNon
● Mode de fixation / Montage frontal avec fixation centraleNon
● mode de fixation / montage sur railNon
poids net16 750 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.70 °C
température ambiante / à l'entreposage
● min.-50 °C
● max.80 °C
Certificats
désignation du matériel
● selon EN 61346-2Q
● selon CEI 81346-2:2009Q
General Product ApprovalDeclaration of ConformityShipping Approval

CCC

VDE

Miscellaneous

EC/EU-Declaration of Conformity

LR (Lloyds Register)

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article3KC0446-0QE00-0AA0
Description d'articleSENTRON, Inverseur de source 3KC, commande manuelle, MTSE, Taille : 4, 4 pôles, Iu: 630 A, Ue CA : 415 V, Ie avec AC-33 B pour 415 V : 500 A, Ie avec AC-23 A pour 690 V : 500 A, fixation par vis, Entraînement à l'avant, à l'extrémité gauche, sans manette, Raccordement par barres
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité19.280 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage235.00 x 379.00 x 233.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869537610
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10
Groupe de produit5380
Group CodeP360
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis :: 21.01.2016
Classe de produitB: limited or only medium-term re-useability
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) émanant de notre chaine d'approvisionnement ou de nos procédures établies pour le dépistage de nos produits sur ce sujet.Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Dès que nous aurons de nouvelles découvertes, nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1539-12-22-33

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KC0446-0QE00-0AA0 3KC0446-0QE00-0AA0 FR_3KC0446-0QE00-0AA0.pdf 713 Kbytes 3KC0446-0QE00-0AA0 3KC0446-0QE00-0AA0 FR_3KC0446-0QE00-0AA0.pdf
