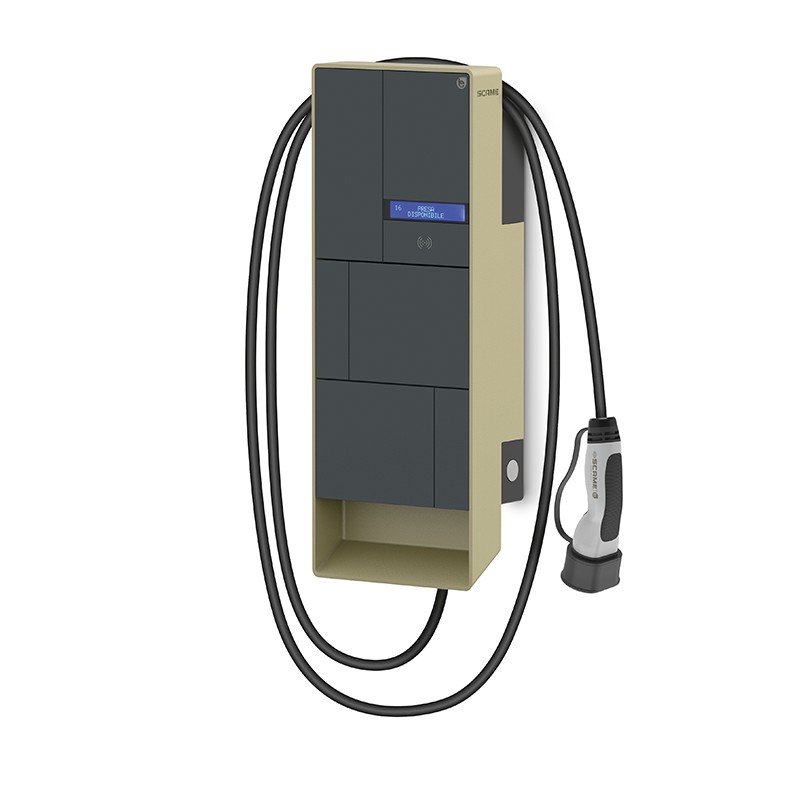

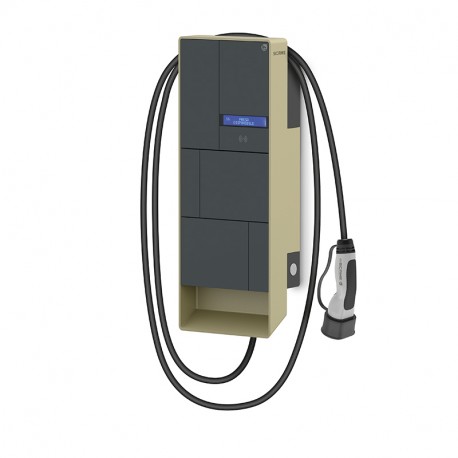

205.T85-UAB SCAME BOÎTIER MURAL CÂBLE+BASE T2 PRO
205.T85-UAB
SCAME
BOÎTIER MURAL CÂBLE+BASE T2 PRO
Type 2 3P+N+E 32A 400V~ 22kW 32A 400V 3P+N+E IP54 IK09 Type 2 7.5m
Home > SCAME
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SCAME
Les plus vendus
▲En savoir plus
▲Série de matériaux
Série BE-T
Brève description
CÂBLE MURAL + PRISE T2
matériel
TECHNOPOLYMÈRE
Longueur du câble
7,5 millions
Section du câble
5G6+1x0,5 mm²
Courant évalué
32A
Tension nominale
400V (400V)
Fréquence d’utilisation
50/60 Hz
Poly
3P+N+T
Degré de protection de la PI
IP54
Température de fonctionnement
-30°C/+50°C
FIL INCANDESCENT
GW 650°C
Degré de protection IK
IK09
Couleur
ANTHRACITE
Salin
Résistant
Protection contre les UV
Résistant aux UV
Type d’installation
MUR
taille
245x660x120mm
Version
POUR
Véhicule électrique de série
Type 2 3P + N + E 32A 400V ~ 22kW
Avec câble intégré
Type 2
IHM (interface utilisateur)
LCD 2x20 caractères
Authentification de l’utilisateur
Authentification RFID
Connectivité
Ethernet
Connexion Wi-Fi
GSM
Protocole de communication
OCPP 1.6 JSON
Fonctions EV
Charge en mode 3 avec circuit pilote PWM
Prêt pour la communication série
Mesure de la production d’énergie et de la consommation de courant
Identification de l’utilisateur avec charge activée
Fonctionnement autonome, gratuit ou personnel
Vérification de la bonne ouverture du contacteur
télécommande interfacable avec la gare centrale OCPP
PRÉDISPOSITION À LA GESTION DE L’ALIMENTATION
Fonction d’équilibrage de charge
Connexion sans fil au Web
Équipement EV
1 x sectionneur fusible 1P+N gG 4A
1 alimentation 24Vdc 36W
1 détecteur de fuite CC
1 x tableau de commande
1 x bande led RGB
1 bouton d’arrêt de charge (mode libre)
1 écran LCD rétroéclairé 2x20 lignes
1 x lecteur RFID 13,56 MHz
1 serveur local filaire avec protocole OCPP 1.6J
1 cadre en métal peint
1 contacteur modulaire 4P 40A 24Vdc
1 x bornier 5x16mm²
1 compteur numérique MID 3P+N 80A
1 x routeur Wi-Fi/4G
1 x câble 5G6+1x0.5mm² 7.5m
Véhicules électriques exclus
Protection en amont (par l’installateur) :
1 interrupteur 3P+N C40 30mA ist. À
1 bobine shunt 24Vdc
Spécifications des véhicules électriques
Boîtier mural pour montage mural en matériau thermoplastique sans halogène, résistant aux chocs et aux UV. <br> Equipé de :<br> 1 connecteur de type 2 selon la norme IEC/EN 62196-2 pour la charge en mode 3 et le boîtier C (connecteur mobile avec câble) selon la norme IEC/EN 61851-1, courant maximum 32A triphasé 400Vac (22kW).<br> Complet avec :<br> Compteur numérique pour mesurer l’énergie fournie et contrôler le courant absorbé, certifié MID.<br> Système de commande pour détecter l’ouverture correcte du contacteur. <br> Dispositifs de fuite DC pour la détection des courants de défaut à la terre en composante directe (>= 6 mA). <br> Lecteur RFID pour la reconnaissance de l’utilisateur et la gestion de la recharge, fonctionnement autonome GRATUIT ou PERSONNEL. <br> Écran LCD 2x20 caractères, rétroéclairé pour l’affichage des messages et la gestion du diagnostic avec la possibilité de changer la langue via le bouton. <br> Affichez le bouton de changement de langue et STOP pour terminer la charge et permettre de retirer la prise en mode LIBRE. <br> Disposition pour la communication sur ligne série RS485 (mode NET avec gestion du serveur). <br> Contrôle à distance via un serveur local filaire qui peut être interfacé avec la station centrale avec le protocole OCPP 1.6J. <br> Connexion sans fil au Web via un routeur Wi-Fi/4G Fournit une protection en amont adéquate à dimensionner en fonction de la charge et de la longueur de la ligne. <br> Température de fonctionnement -30°C + 50°C. <br> Résistance aux chocs IK09. <br> Indice de protection du boîtier IP54. <br> Surface frontale personnalisable avec imprimante couleur et cadre en métal peint. <br> Conforme aux normes IEC/EN 61851-1, IEC/EN 62196-2, IEC/EN 61439-7 et complet avec marquage CE. <br>
