Fonctions EV
Charger en mode 3 avec le pilote de circuit PWM
Prédisposition pour la communication série
Comptage de l’énergie et consommation de courant
Identification de l’utilisateur autorisé
Travailler en mode autonome, gratuit ou personnel
Surveillance de l’ouverture du contacteur de puissance
Équipement EV
1 porte-fusible 1P+N gG 4A
1 alimentation 24Vdc 36W
1 détecteur de fuite CC
1 carte de contrôle
1 bandes LED RBG
1 bouton-poussoir d’arrêt de charge (mode libre)
1 écran LCD 2x20 rangées rétro-éclairé
1 lecteur RFID 13,56MHz
1 cadre métallique peint
1 contacteur modulaire 2P 40A 24Vdc
1 bornier 5x16mm²
1 compteur d’énergie numérique MID 1P+N 40A
1 câble 3G6+1x0,5mm² 7,5m
Spécifications des véhicules électriques

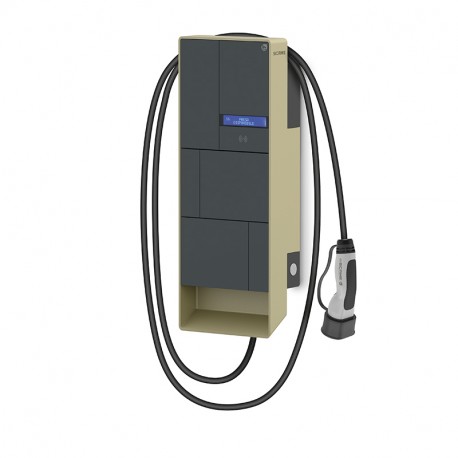

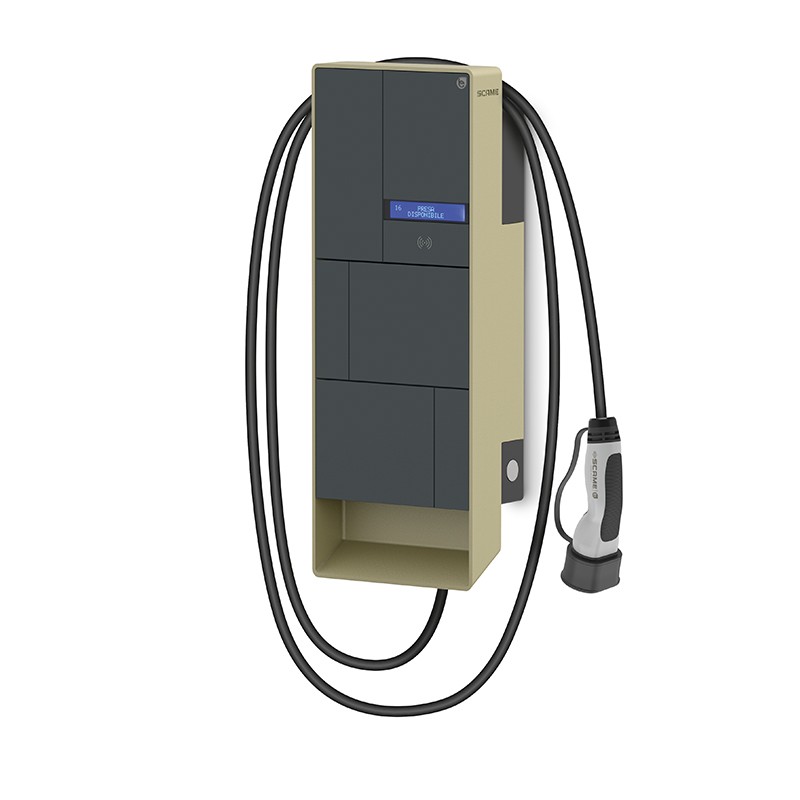

Boîtier de montage mural en matériau thermoplastique, sans halogène, résistant aux chocs et aux rayons UV. <br> Equipé de :<br> 1 connecteur Type 2 conforme à la norme IEC/EN 62196-2 pour la charge en mode 3 et boîtier C (connecteur mobile avec câble) conforme à la norme IEC/EN 61851-1, courant d’alimentation maximal 32A monophasé 230Vac (7,4kW).<br> Complet avec :<br> Compteur numérique pour la mesure de l’énergie délivrée et le contrôle de la consommation de courant, certifié MID.<br> Système de contrôle pour la surveillance de l’ouverture du contacteur de puissance. <br> Dispositifs « DC Leakage » pour la détection du courant de fuite à la terre continu (>=6 mA). <br> Lecteur RFID pour l’identification de l’utilisateur et la gestion de la charge, fonctionnant en mode autonome GRATUIT ou PERSONNEL. <br> Écran LCD rétroéclairé 2x20 caractères, pour la gestion des messages et des diagnostics avec la possibilité de changer la langue via le bouton. <br> Bouton poussoir pour le changement de langue de l’affichage et STOP pour mettre fin à la charge et permettre l’extraction de la fiche en mode FREE. <br> Configuré pour la communication sur ligne série RS485 (mode NET avec gestion via serveur). <br> Fournir une protection en amont adaptée en fonction de la charge et de la longueur de la ligne. <br> Température de fonctionnement -30°C à +50°C. <br> Résistance aux chocs IK09. <br> Boîtier avec indice de protection IP54. <br> Face avant personnalisable avec imprimante couleur et cadre en métal peint. <br> Conforme aux normes CEI EN 61851-1, CEI EN 62196-2, CEI EN 61439-1 et complet avec marquage CE. <br>
